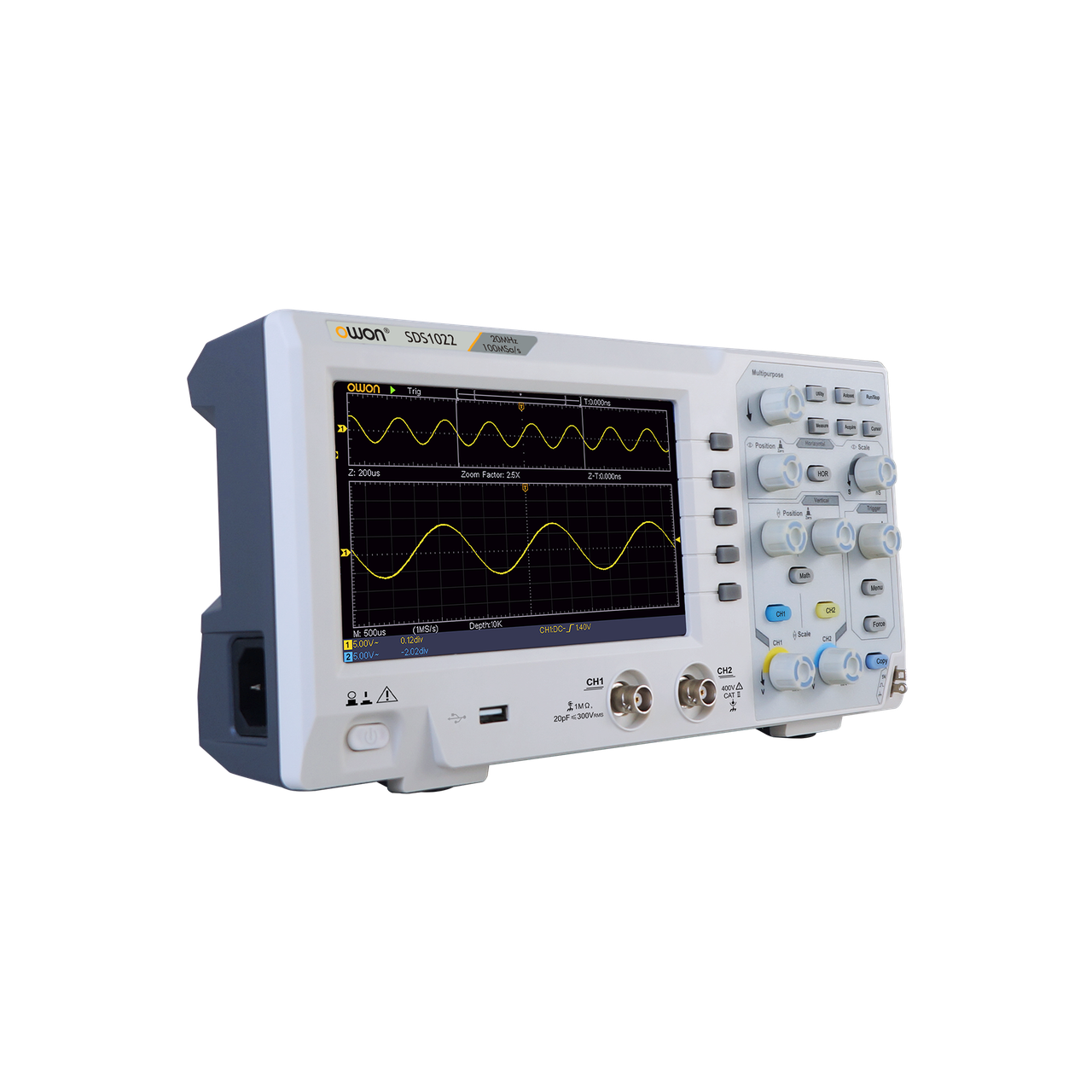

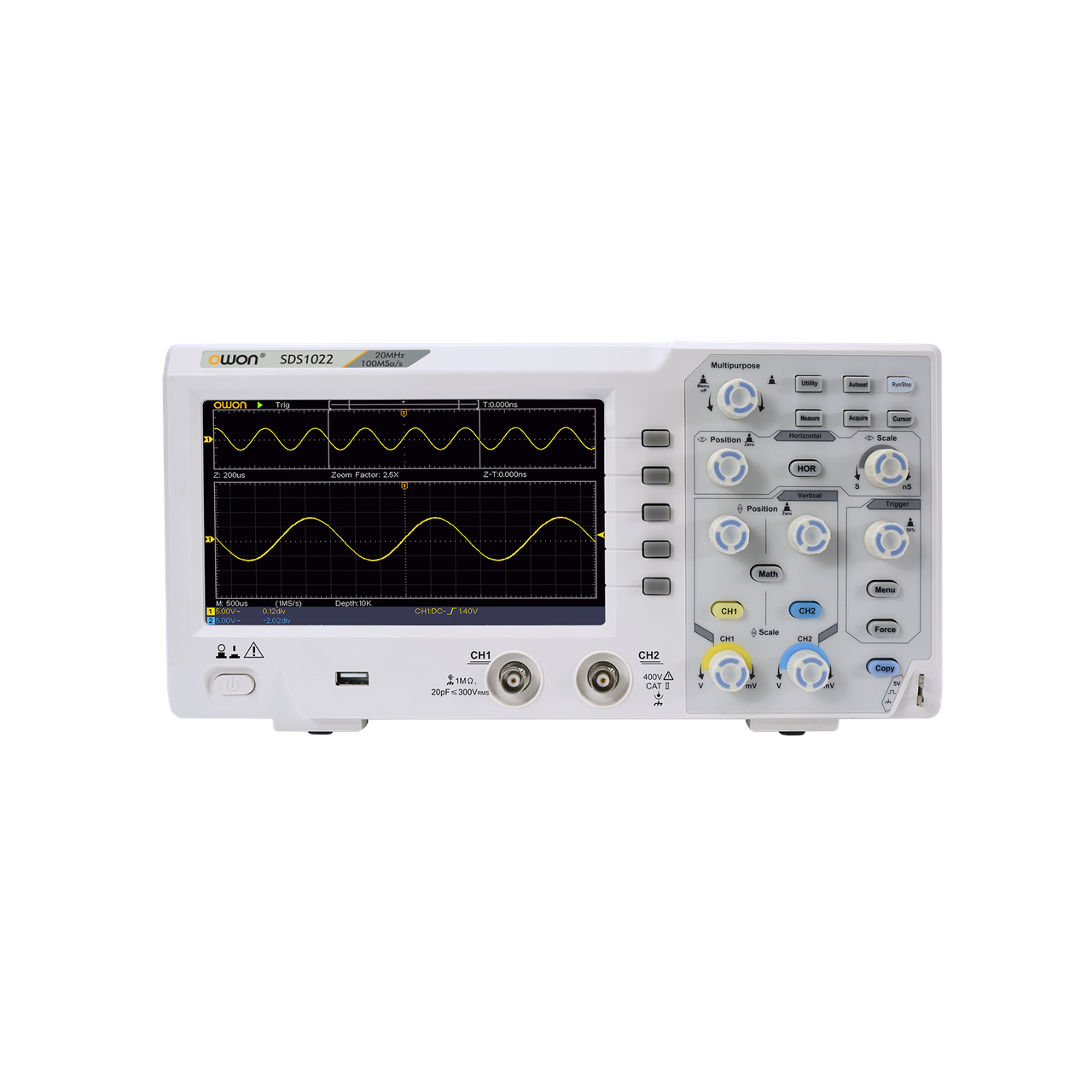

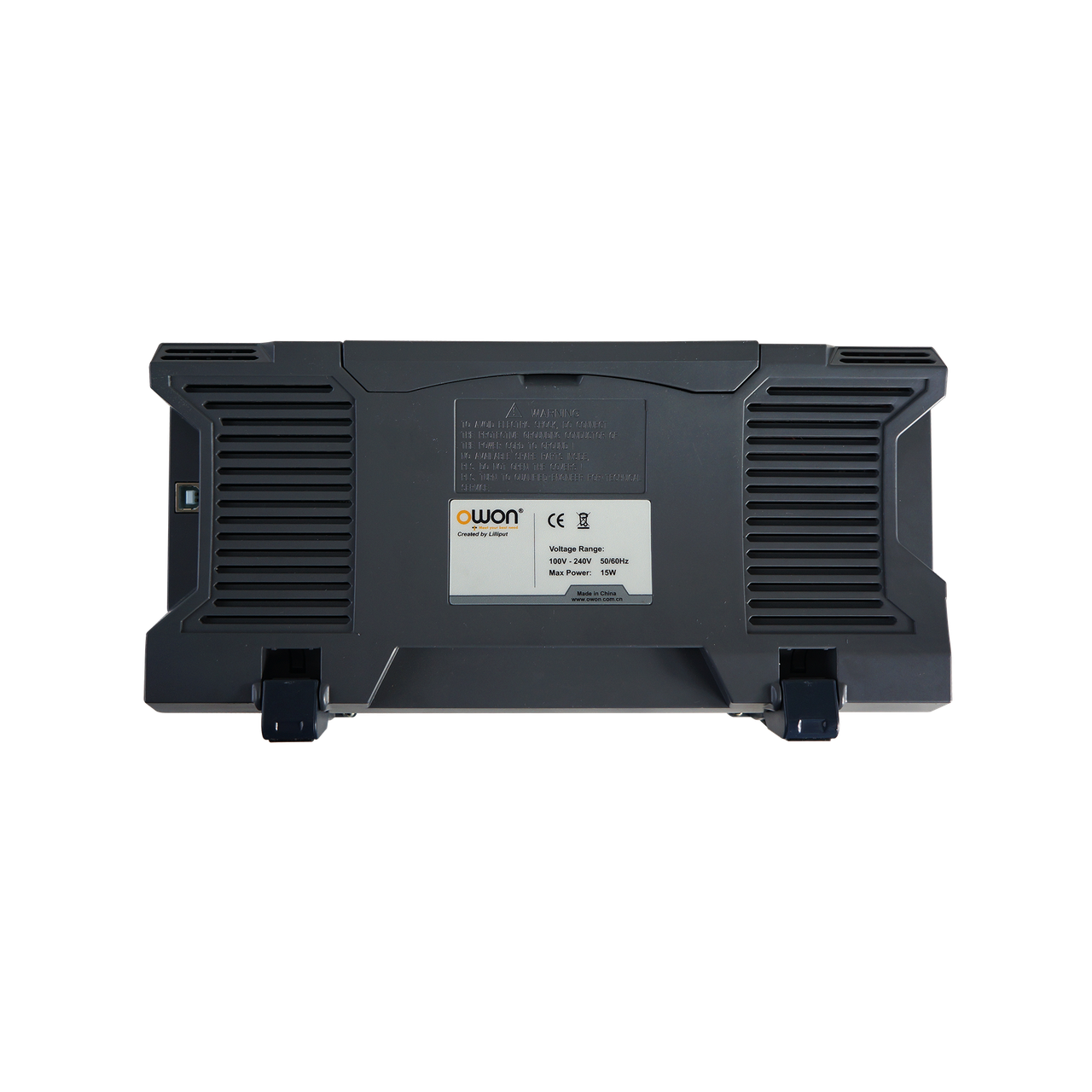

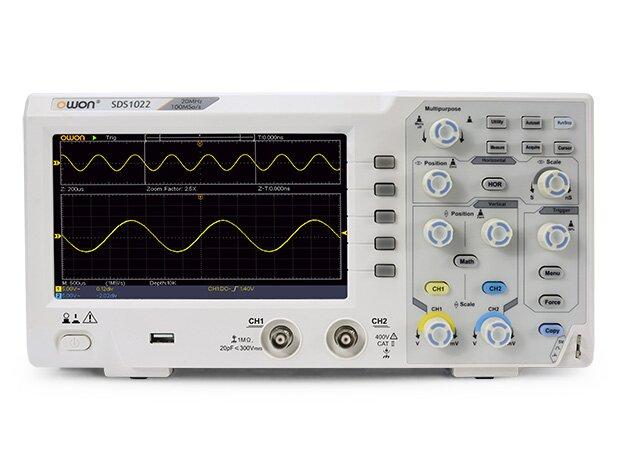

Цифровой осциллограф OWON SDS1022 (20 МГц, 2 канала)

Двухканальный портативный осциллограф с полосой пропускания 20 МГц, частотой дискретизации 500 МВыб/с и объемом памяти 6 кБ.

Наличие двух измерительных каналов, широкая полоса пропускания и высокая частота дискретизации, 7-дюймовый ЖК-дисплей с высоким разрешением и ультратонкий корпус, поддержка языка программирования измерительных приборов SCPI и графический компилятор LabVIEW в сочетании с другими функциями делают осциллограф SDS1022 незаменимым прибором для профессионалов и «чайников».

Функциональные характеристики осциллографа OWON SDS1022

• Измерения курсорами – измерение по вертикали (ΔU) и по горизонтали (ΔT) между маркерными курсорами. Результаты измерений отражаются на экране.
• Автоматические измерения – измерение 30 параметров входного сигнала.
• Открытый/закрытый вход – пропуск/блокировка постоянной составляющей входного сигнала.
• Математические операции над входными сигналами – сложение, вычитание, деление, перемножение, быстрое преобразование Фурье.
• Запись и воспроизведение осциллограмм – позволяет записывать текущую, то есть отображаемую на экране осциллограмму. Глубина записи 10 Кбайт.
• Хранение и считывание осциллограмм – сохраняет записанную осциллограмму в памяти осциллографа. Сохраняет до 16 осциллограмм.
• Интерполяция входного сигнала между точками выборки – sin(x)/x.
• Функция ZOOM – масштабное расширение окна.
• Автокалибровка – повышает точность измерений при отклонении параметров окружающей среды.
• Инверсия осциллограммы – отражение относительно горизонтального положения уровня нулевого потенциала. (Включается по требованию заказчика).
• Быстрое преобразование Фурье (FFT) – преобразовывает временную осциллограмму в частотный спектр.
• Формат отображения XY – сигнал первого канала отображается по горизонтальной оси, а второго – по вертикальной. Временная развертка отключена. Возможно формирование фигуры Лиссажу.
• Многоязыковый интерфейс – включает русифицированную версию операционной системы.
• Автоматическая настройка шкалы – в соответствии с видом, амплитудой и частотой входного сигнала устанавливается вид запуска развертки, тип запускающего сигнала, а так же масштаб по вертикали и масштаб горизонтальной развертки.
• Передача информации на внешние устройства через коммуникационные порты.

Технические характеристики OWON SDS1022

Комплектация цифрового осциллографа OWON SDS1022

• Сетевой шнур питания – 1 шт.
• Компакт-диск с ПО – 1 шт.
• Инструкция пользователя – 1 экз.
• USB кабель – 1 шт.
• Щупы – 2 шт.
• Инструмент для настройки щупов – 1 шт.

Опционно:

• Мягкая сумка – 1 шт.
