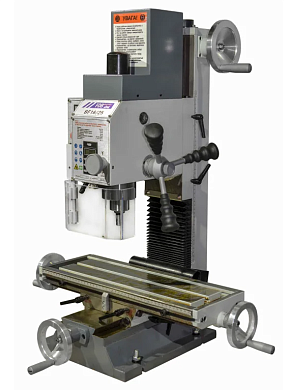

Сверлильно-фрезерный станок FDB Maschinen BF 20BL

Сверлильно-фрезерный станок FDB Maschinen BF 20ВL с ременным приводом шпинделя (прямой ременный привод от двигателя на шпиндель (отсутствие зубчатой передачи, промежуточного вала) предназначен для выполнения фрезерных, сверлильных, резьбонарезных работ с заготовками из цветных и черных металлов и их сплавов в условиях штучного производства. Благодаря совмещению операций фрезерования и сверление, сокращаются затраты на приобретение дополнительных станков, а также экономятся производственные площади. Станок BF 20В предназначен для эксплуатации в условиях штучного и мелкосерийного производства на предприятиях с невысокой нагрузкой, в ремонтных мастерских, инструментальных цехах, и т.д. Оборудование характеризуется легкостью освоения и эксплуатации, высокой надежностью, простотой обслуживания.

Особенности

• Ременная передача двигатель-шпиндель
• Удобная панель управления;
• Правое-левое вращение шпинделя;
• Защищенная кожухом направляющая фрезерной головки;
• Короткая кинематиеская цепь;
• Мощный электродвигатель;
• Тонкая подача при фрезеровании;
• Подача рукояткой при сверлении;
• Регулируемый упор перемещения стола.

Технические характеристики

• Напряжение, В: 220 В ~50 Гц
• Мощность, кВт: 1,1
• Тип электродвигателя: асинхронный
• Макс. диаметр сверления (сталь), мм: 25
• Макс. диаметр торцевого (дискового) фрезерования, мм: 63
• Макс. диаметр вертикального фрезерования, мм: 16
• Количество ступеней: 1
• Регулировка оборотов: бесступенчатое
• Скорость вращения шпинделя, об\мин: 50 - 2250
• Способ изменения скорости вращения шпинделя: Вариатор
• Направление вращения шпинделя: вправо \ влево
• Конус шпинделя: MK 3
• Резьба зажимной тяги шпинделя: М 12
• Перемещение пиноли, мм: 50
• Максимальное расстояние от центра шпинделя до колоны, мм: 160
• Максимальное расстояние от шпинделя до стола, мм: 330
• Диапазон угла поворота (наклона) шпиндельной головки, град: ± 90°
• Перемещение шпиндельной головы (Z), мм: 270
• Подъем/опускание: ручное
• Размер стола (ДхШ), мм: 700х180
• Продольное перемещение стола (Х), мм: 480
• Поперечное перемещение стола (Y), мм: 140
• Размер Т-образных пазов, мм: 12
• Количество пазов, шт: 3
• Расстояние между пазами, мм: 63
• Регулировка глубины сверления: +
• Точная подача пиноли: Да
• Длина, мм: 940
• Ширина, мм: 550
• Высота, мм: 920
• Масса станка, кг: 120
