Дизельный генератор Cummins C70 D5 (70 кВА)

Cummins C70 D5 — промышленная трехфазная дизельная электростанция для резервного и основного электроснабжения предприятий, производственных помещений, складов, строительных площадок, коммерческих объектов и другого оборудования с высоким энергопотреблением.

Генератор обеспечивает резервную мощность 70 кВА/56 кВт и основную мощность Prime 63 кВА/50 кВт. Модель работает с частотой 50 Гц, а альтернатор обеспечивает трехфазное напряжение 380–415 В.

В основе Cummins C70 D5 используется дизельный двигатель Cummins 4BT3.9G4 - четырехтактный рядный 4-цилиндровый агрегат с турбонаддувом. Номинальная частота вращения составляет 1500 об/мин, а система запуска работает от 12 В DC. Механический регулятор поддерживает стабильную работу двигателя под погрузкой.

Генераторная часть оснащена альтернатором UC224F с трехфазным соединением «звезда». Для длительной работы предусмотрена жидкостная система охлаждения с радиатором, рассчитанным на температуру окружающей среды до 50 °C.

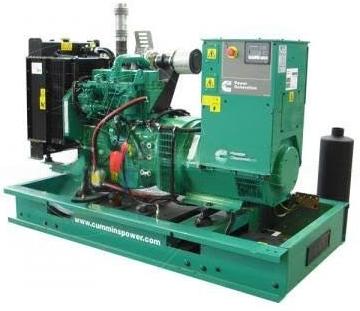

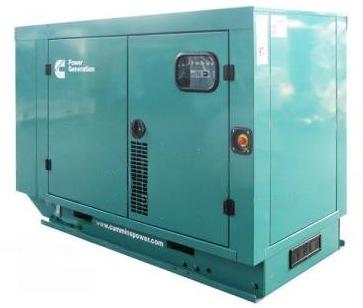

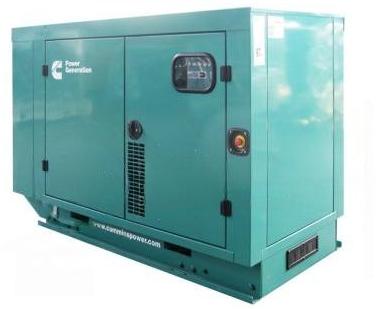

C70 D5 может быть выполнен как в открытом, так и в закрытом кожухе. Это важно учитывать при выборе фотографии товара, поскольку внешний вид, габариты и вес этих версий существенно отличаются.

Характеристики

• Производитель: Cummins Power Generation
• Модель: C70 D5
• Тип: дизельный генератор
• Тип топлива: дизель
• Количество фаз: 3
• Частота: 50 Гц
• Резервная мощность Standby: 70 кВА / 56 кВт
• Основная мощность Prime: 63 кВА / 50 кВт
• Исходное напряжение альтернатора: 380–415 В
• Соединение альтернатора: звезда (Wye)
• Модель альтернатора: UC224F
• Режим альтернатора: S/P
• Повышение температуры альтернатора: 150/125 °C

Двигатель

• Производитель двигателя: Cummins
• Модель двигателя: 4BT3.9G4
• Тип двигателя: дизельный, 4-тактный
• Конфигурация: рядный
• Количество цилиндров: 4
• Наддув: турбонаддув
• Мощность двигателя Standby: 64 кВт
• Мощность двигателя Prime: 58 кВт
• BMEP при номинальной нагрузке Standby: 1315 кПа
• BMEP при номинальной нагрузке Prime: 1177 кПа
• Диаметр цилиндра: 102 мм
• Ход поршня: 120 мм
• Частота вращения: 1500 об/мин
• Скорость поршня: 6 м/с
• Степень сжатия: 16,5:1
• Объем смазки: 9,5 л
• Максимальные обороты: 1800 ±50 об/мин
• Регенеративная мощность: 8,2 кВт
• Тип регулятора: механический
• Напряжение системы запуска: 12 В DC

Расход топлива

• При 25% нагрузке Standby: 4 л/ч
• При 50% нагрузке Standby: 8 л/ч
• При 75% нагрузке Standby: 12 л/ч
• При 100% нагрузке Standby: 16 л/ч
• При 25% нагрузке Prime: 4 л/ч
• При 50% нагрузке Prime: 8 л/ч
• При 75% нагрузке Prime: 11 л/ч
• При 100% нагрузке Prime: 15 л/ч
• Максимальный поток топлива: 30 л/ч
• Максимальная температура топлива на входе: 60 °C

Система охлаждения и воздуха

• Тип охлаждения: жидкостный, с радиатором
• Расчетная температура окружающей среды: 50 °C
• Мощность вентилятора: 2 кВт
• Объем охлаждающей жидкости с радиатором: 21 л
• Поток воздуха системы охлаждения: 120 м³/мин
• Воздух для сгорания Standby: 4,1 м³/мин
• Воздух для сгорания Prime: 4 м³/мин

Выхлопная система

• Поток выхлопных газов Standby: 10,9 м³/мин
• Поток выхлопных газов Prime: 10,2 м³/мин
• Температура выхлопных газов Standby: 557 °C
• Температура выхлопных газов Prime: 523 °C
• Максимальное противодавление выхлопа: 76 мм рт. ст.

Габариты и вес

• Габариты открытой версии: 1920×1050×1438 мм
• Сухой вес открытой версии: 1060 кг
• Рабочий вес открытой версии: 1270 кг
• Габариты версии в кожухе: 2710×1060×1853 мм
• Сухой вес версии в кожухе: 1665 кг
• Рабочий вес версии в кожухе: 1875 кг
