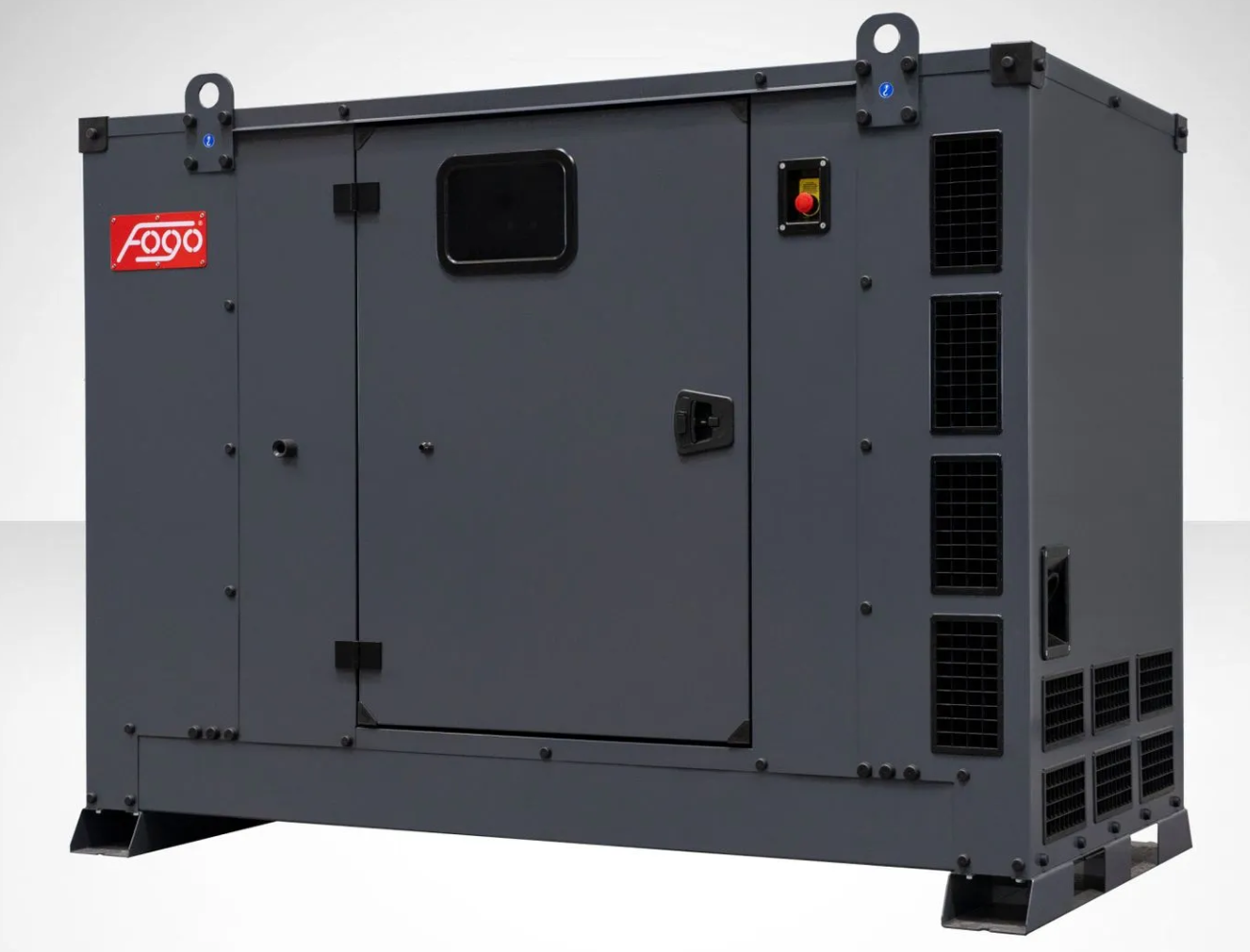

Генератор дизельный FOGO FD 100 B-C (86кВт)

Характеристики

• Цифровая регулировка напряжения +/-0,25%
• Контроль напряжения на трех фазах
• Низкий КНИ <2%
• Начальный ток генератора 270% In (опционально 300%)
• Класс изоляции H
• Степень защиты генератора IP23
• Класс производительности G3 (согласно ISO 8528-5)
• Быстрое принятие погрузки
• Готов к работе в ручном и автоматическом режиме
• Время работы на баке при загрузке 75%: 15.1 ч
• Компактный размер. Можно поднять тележкой спереди и сбоку

Основное оборудование

• Двигатель Baudouin 4M10G110/5
• Генератор Leroy Sommer TAL 044 D
• Бесщеточный генератор
• Цифровой AVR
• Контроллер ComAp IL-AMF25
• Главный выключатель генератора Schneider
• Ударная катушка прерывателя
• Зарядное устройство для трансформатора
• Подогреватель блока двигателя
• Электронный регулятор скорости
• Топливная система прямого впрыска
• Каркасный резервуар на 270 л с резервуаром и звукоизоляцией
• Две горловины топливные
• 4 точки подъема со стропами
• Удлиненные полозья облегчают крепление к земле

Двигатель

• Производитель двигателя: Baudouin
• Модель двигателя: 4M10G110/5
• Страна производитель: Китай
• Полезная мощность двигателя: 86 кВт.
• Выхлопные газы: без выбросов
• Обороты: 1500 об/мин
• Регулировка скорости: электронное
• Класс выполнения: G3 (согласно ISO 8528-5)
• Объем двигателя: 4.1 л.
• Количество цилиндров: 4
• Топливная система: непосредственный впрыск
• Монтаж: 12В
• Объем охлаждающей жидкости: 23.6 л.
• Емкость масляного поддона: 14 л.
• Тип топлива: Дизель (EN 590)

Номинальная мощность PRP: Определяет максимальную доступную мощность агрегата при переменной нагрузке в непрерывной работе. Допустимая перегрузка +10% не более 1 часа за каждые 12 часов работы. Средняя потребляемая мощность в течение 24 часов не должна превышать 70% PRP.

Максимальная мощность ESP: Определяет максимальную аварийную мощность, которую может достичь генератор в случае основного сбоя питания. Перегрузки недопустимы. Генератор следует подбирать так, чтобы средняя нагрузка не превышала 70% ESP. Допустимое общее время работы 500 часов в год, в том числе до 25 часов работы с мощностью, равной ESP.

Определение стандартов и директив

• Директива по машинам 2006/42/EC
• Директива о низком напряжении 2014/35/ЕС
• Электромагнитная совместимость 2014/30/ЕС
• Директива по шуму 2000/14/EC
• ISO 8528-1/2018, PN-ISO 8528-5/2022
• PN-EN ISO 8528-13:2016
• PN-EN 60204-1

Драйвер ComAp InteliLite AMF 25

• Интуитивно понятный графический интерфейс
• Часы реального времени с батарейкой
• Контроль сетевого питания, автоматический запуск генератора
• Журнал событий: до 350 записей
• Измерение величин тока в 3 фазах
• Измерение значений сетевого напряжения и генератора
• Измерение активной, реактивной и полной мощности
• Счетчик активной и реактивной энергии генератора
• Счетчик рабочего времени, счетчики обзора
• Многофункциональные счетчики, которые можно настроить по необходимости
• Измерение напряжения аккумулятора
• Полная защита двигателя и генератора
• Шина CAN и порт USB
• Возможность дооснащения двумя дополнительными модулями связи или ввода/вывода
• Подключение к Интернету через Ethernet, GPRS или модуль 4G
• Поддержка протокола ModBus и SNMP
• Бесплатное приложение WebSupervisor для Android или iOS для просмотра парка генераторов
• Отправка сообщений об ошибках через SMS или электронную почту
• Местонахождение, функция "Гео-зона": (нужен модуль CM-4G-GPS)
• 3 уровня доступа, защищенные паролем
• Модуль PLC позволяет расширить функциональность контроллера
• Доступны дополнительные двоичные сигналы: входы – 2, выходы – 1, измерение – 3.

Стандартная комплектация

• Двигатель Baudouin 4M10G110/5
• Электронный регулятор скорости
• Реле низкого давления масла
• Измерение давления масла
• Термостат высокой температуры двигателя
• Измерение температуры двигателя
• Подогреватель двигателя с термостатом
• Моторное масло Titan Cargo 15W40
• Топливный фильтр с водоотделителем
• Охлаждающая жидкость Fuchs Maintain Fricofin DP 50
• Заливная горловина охлаждающей жидкости на крыше корпуса
• Стартерный аккумулятор 100 Ач
• Зарядное устройство для трансформатора
• Генератор Leroy Sommer TAL 044 D
• Цифровой AVR
• Автоматический выключатель Schneider NSX 160 3P+Mic.2.2
• Ударная катушка выключателя генератора
• Контроллер ComAp IL-AMF25
• Акустическая сигнализация о неисправностях
• Кнопка аварийной остановки
• Звукоизоляционный корпус, цвет 7024
• Резервуар с резервуаром для хранения
• Две крышки топливной горловины внутри корпуса
• Контроль уровня топлива
• Виброизоляторы вибрации двигателя и генератора
• Глушитель выхлопа с компенсатором вибрации
• Загрузочные ручки

Дополнительные аксессуары и услуги

• Ручной маслосливной насос
• Выключатель аккумулятора
• Переключатель генератора 4P Schneider NSX Micrologic 2.2
• Коробка отбора мощности - разъемы Power Lock с розетками SOM 204
• Система SZR& управляемая контроллером генератора
• Система SZR с контроллером
• Адаптация системы SZR к внешним условиям
• Карта связи GPRS
• Коммуникационная карта Ethernet
• Коммуникационная карта RS 485, RS 232
• Удаленный дисплей
• Закрывающийся топливный бачок снаружи корпуса
• Датчик протекания в ретенциальном пространстве
• Наружный топливный бак 1000 – 10000 л.
• Система заправки топлива в бак генератора
• Подключение устройства и его запуск

Оперативные указания

• Период замены топливного фильтра: 500 ч / 1 год
• Интервал замены масла: после первых 100 часов, затем каждые 500 часов/1 год
• Интервал замены масляного фильтра: после первых 100 часов, затем каждые 500 часов/1 год
• Срок замены охлаждающей жидкости: 4000 ч/2 года
• Период замены воздушного фильтра: 500 ч.
• Срок замены батареи: 2 года
• Период проверки электроустановок: Согласно требованиям стандарта PN-HD 60364-6

Инструкции по монтажу

• Подключение коробки отбора мощности: терминал коммутатора
• Рекомендуемый кабель отбора мощности до 30 м: гибкий 5x50 мм2
• Рекомендуемый вспомогательный кабель до 30 м: гибкий 3x2,5 мм2.
• Диаметр выхлопной трубы макс. 7 м, 4 локтя: 76,1 мм
• Диаметр выхлопной трубы макс. 15 м, 4 локтя: 101.6 мм
