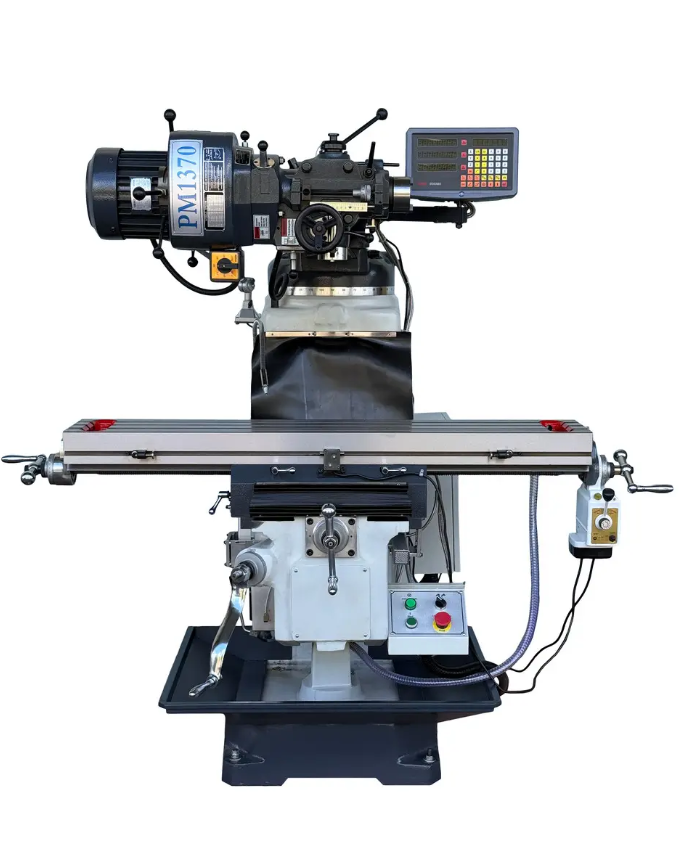

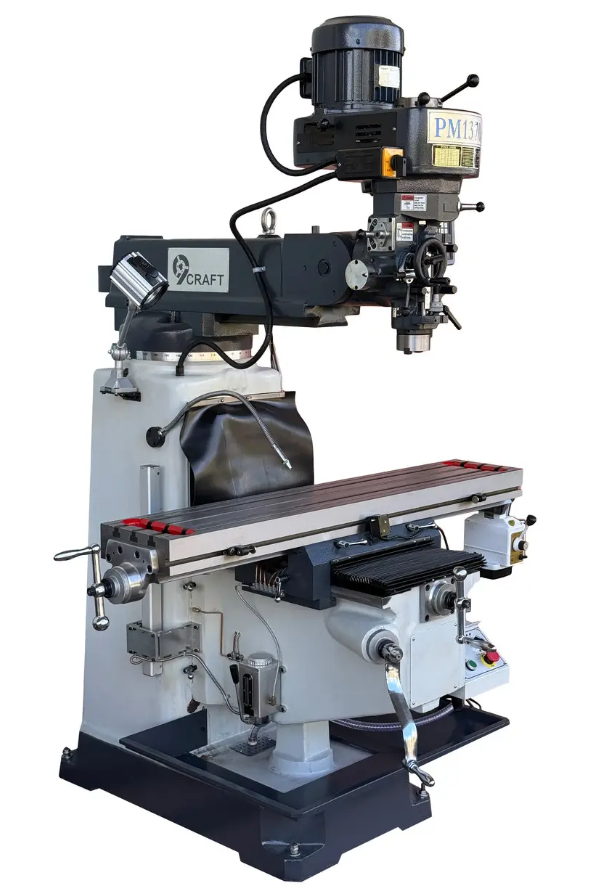

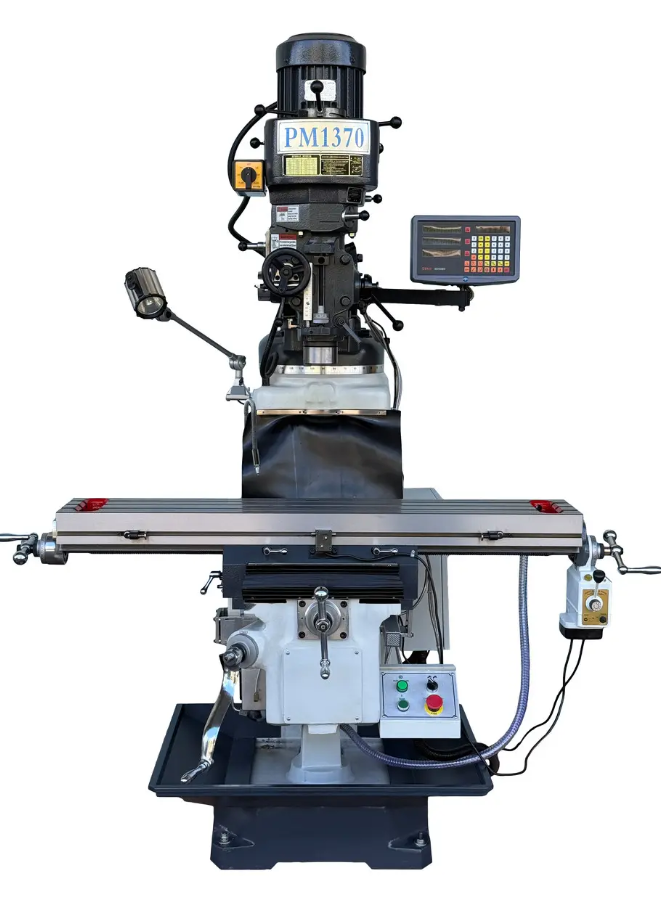

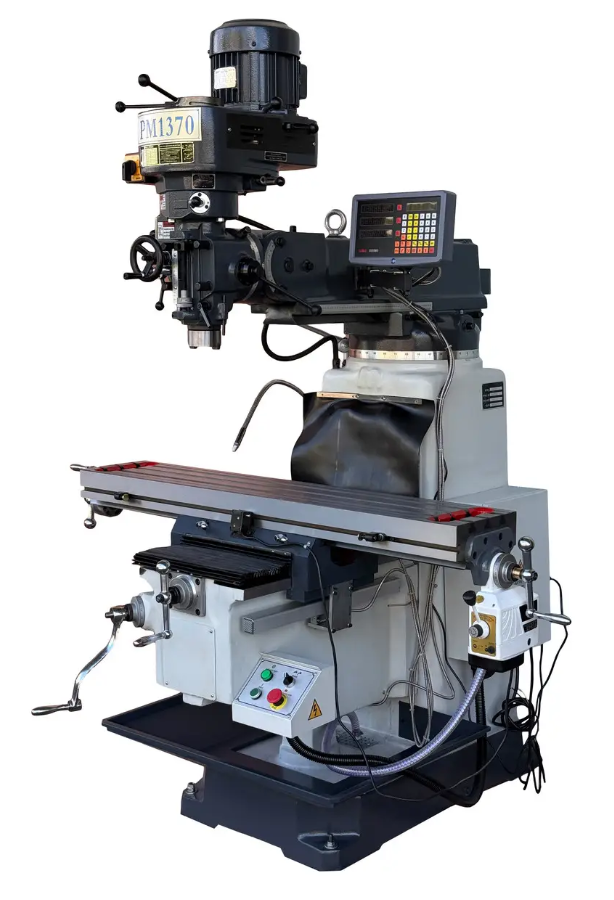

Консольный вертикально-фрезерный станок 9craft PM1370

9craft PM1370 — высокоточный универсальный консольный вертикально-фрезерный станок, предназначенный для выполнения широкого спектра фрезерных операций: торцевое, концевое, фасонное фрезерование, сверление, рассверливание, зенкерование и развертывание.
Подходит для обработки чугуна, стали, цветных металлов и их сплавов. Надежная конструкция и расширенная комплектация делают эту модель идеальным выбором для учебных заведений, инструментальных участков и серийного производства.

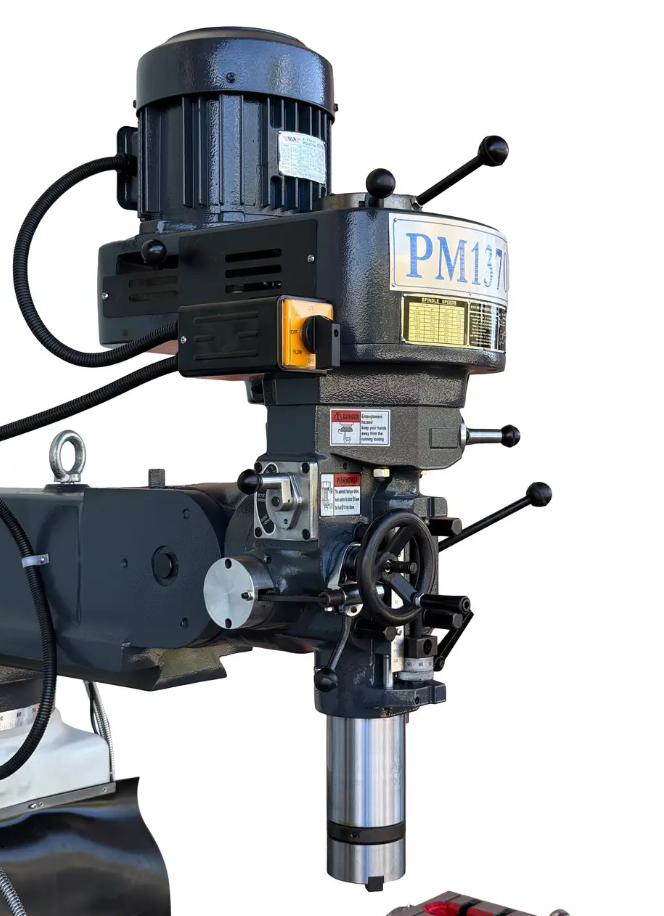

Шпиндельная группа:

• Тип шпинделя: вертикальный, с инструментальным конусом ISO40
• Скорости вращения: 16 ступеней, в диапазоне от 66 до 5450 об/мин
• Ход шпинделя: 127 мм
• Скорости подачи шпинделя: 0.05 / 0.09 / 0.14 мм/об
• Максимальное расстояние от шпинделя до стола: 470 мм
• Расстояние от колонны до центра шпинделя: 140–610 мм
• Тормозная система шпинделя

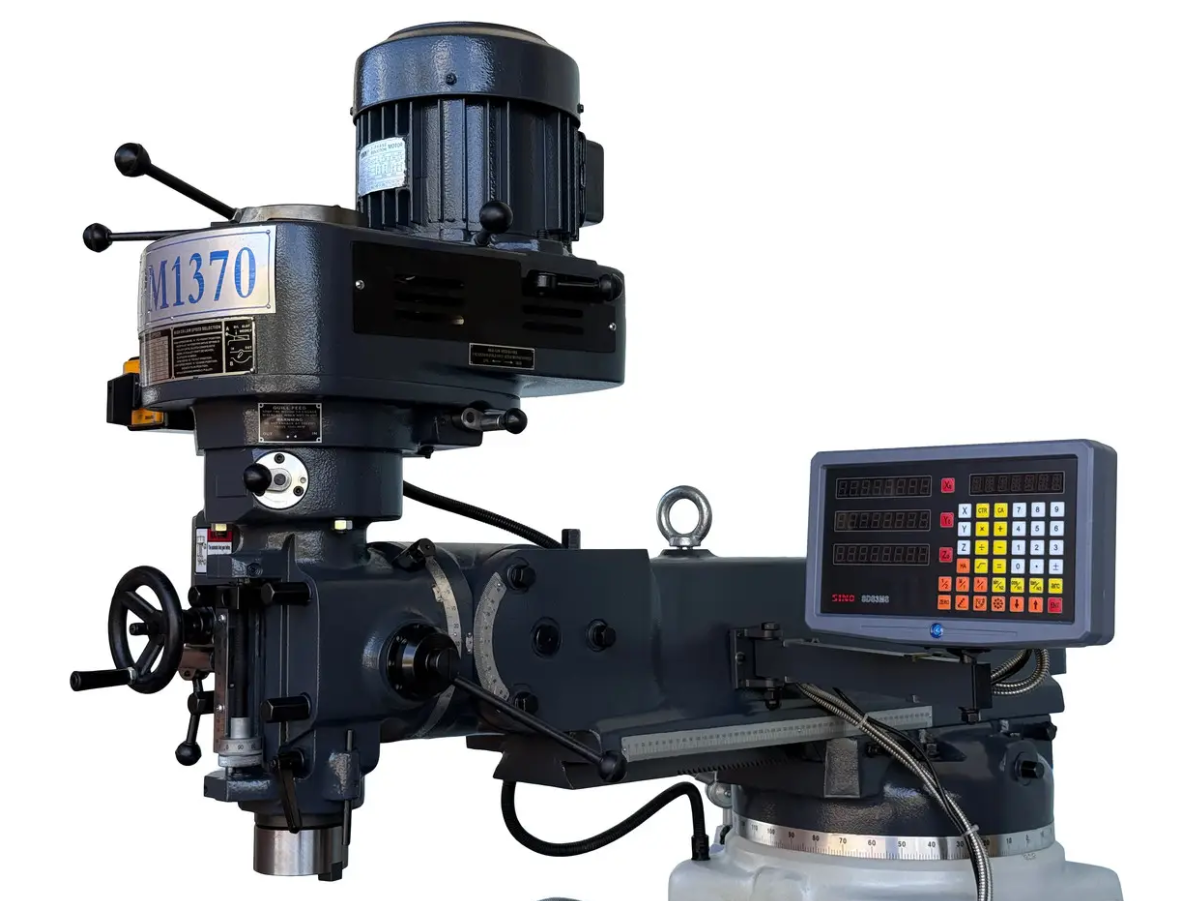

Голова и хобот:

• Наклон головы:
• – по вертикали: ±45° (вперёд/назад)
• – по горизонтали: ±90° (влево/вправо)
• Вылет хобота: 470 мм
• Поворот хобота вокруг колонны: 360°

Рабочий стол:

• Размер стола: 1370 × 254 мм
• Продольный ход (X): 820 мм
• Поперечный ход (Y): 450 мм
• Вертикальный ход (Z): 450 мм
• Высота стола от основания: регулируется от 965 до 1415 мм
• Максимальная нагрузка на стол: 300кг

Приводы и мощность:

• Главный двигатель: 2200 Вт (2.2 кВт)
• Автоподача по оси X: двигатель 370 Вт с плавной регулировкой скорости и функцией быстрого перемещения
• Насос СОЖ: 40 Вт

Функциональные возможности:

• Автоматическая подача по оси X с регулировкой скорости без остановки работы
• Централизованная система смазки – снижает износ, облегчает обслуживание
• Система подачи СОЖ (смазочно-охлаждающей жидкости) – улучшает условия обработки и продлевает срок службы инструмента
• Встроенное освещение – комфорт и удобство
• Устройство цифровой индикации (DRO) – высокая точность позиционирования по всем осям

Комплектация:

• Комплект прихватов
• Тиски QM16160
• Цанговый патрон с комплектом цанг
• Переходник ISO40–B16 со сверлильным патроном
• Переходники: ISO40–КМ4, КМ4–КМ3
• Штанга фиксации инструмента в шпинделе

Преимущества:

• Большой рабочий стол — удобно для обработки крупных заготовок
• Мощный двигатель — стабильная работа под нагрузкой
• Высокоточное позиционирование — за счёт DRO и качественных направляющих
• Полная комплектация — готов к работе сразу
• Надёжная механика — усиленная конструкция, износостойкие узлы

Применение:

• Машиностроение
• Авиационная и судостроительная отрасль
• Ремонтно-механические цеха
• Инструментальные производства
• Профессионально-техническое и инженерное обучение

Характеристики

• Производитель – 9Craft
• Страна производитель – Китай
• Состояние- Новое
• Тип станка - Фрезерный станок по металлу
• ЧПУ - Нет
• Количество оборотов холостого хода – 60 об/мин
• Потребляемая мощность – 1.5 кВт
• Обрабатываемый материал - Металл, пластик
• Количество шпинделей – 1 шт.
• Мощность двигателя подачи – 0.37 кВт
• Угол наклона – 90 град.
• Количество скоростей – 16 шт.
• Вылет шпинделя – 609 мм
• Ход шпинделя – 420 мм
• Конус шпинделя станка - ISO40
• Диаметр фрезы – 120 мм
• Диаметр пиноли – 80 мм
• Ход пиноли – 127 мм
• Потребляемый ток – 14 А
• Напряжение – 380 В
• Частота – 50 GHz
• Вес – 1400 кг
• Длина – 1600 мм
• Ширина – 1400 мм
• Высота – 2200 мм
• Количество Т-образных пазов – 3 шт.
• Расстояние между пазами – 60 мм.
• Ширина паза – 14 мм
• Количество скоростей шпинделя – 8 шт.
• Максимальная масса обрабатываемой детали – 300 кг.
• Длина стола – 1370 мм.
• Ширина стола – 254 мм.
• Расстояние от пола до стола подачи – 965 мм.
• Диаметр патрубка отсоса – 18 мм.
• Максимальный диаметр сверления – 60 мм.
• Продольное перемещение стола – 820 мм.
• Поперечное перемещение стола – 450 мм.
