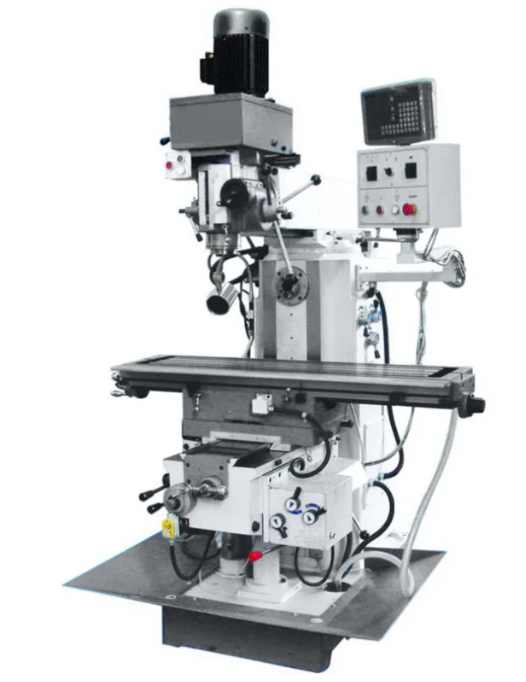

Универсально-фрезерный станок FDB Maschinen TMM200

Универсальный фрезерный станок FDB Maschinen TMM200 предназначен для выполнения различных фрезерных работ, а также сверления и нарезания резьбы. Модель TMM110W представляет собой лёгкий универсальный станок, который оснащен двумя шпиндельными блоками: горизонтальным и вертикальным; позволяет фрезеровать различные плоскости, покатости, впадины, шлицы и др. Аппарат характеризуется высокой надежностью, продолжительным периодом эксплуатации и высокой точностью обработки.

Особенности универсально-фрезерного станка FDB Maschinen TMM200

• Автоматическая подача по осям X/Y/Z
• Автоматическая подача шпинделя
• Устройство цифровой индикации (УЦИ) в базовой комплектации.
• Жесткая массивная конструкция из высококачественного чугуна, цельная прямоугольная направляющая оси Z, массивный прецизионный стол.
• Высокая точность обработки достигается посредством применения конических роликовых подшипников (биение пиноли не превышает 0,001 мм).
• Направляющие типа “ласточкин хвост” по всем осям.
• Система защиты двигателя, реверсивный переключатель вращения, кнопка аварийной остановки, система подачи СОЖ и центральная система смазки направляющих.
• Удобная, эргономичная панель управления.
• Главный выключатель, кнопка аварийной остановки станка в стандартной комплектации.

Технические характеристики

• Макс. производительность сверления: 50 мм (чугун)
• Макс. производительность сверления (автоподача): 10 мм (сталь) 14 мм (чугун)
• Макс. производительность торцевого фрезерования вертикаль: 25 мм
• Макс. производительность торцевого фрезерования горизонталь: 125 мм
• Макс. нагрузка на рабочий стол: 300 кг
• Размер стола: 1270x320 мм
• Поперечный ход: 270 мм
• Продольный ход: 750 мм
• Ход стола: 380 мм
• Диапазон скорости стола (X/Y): 30-260/82-720 мм/мин
• Диапазон скорости колена (Z): 15-130/41-360 мм/мин
• Двигатель подачи: 1,1 кВт
• Т-образный паз: 3 x 14 х 70 мм
• Ход консоли: 340 мм
• Конус отверстия шпинделя: ISO40
• Ход шпинделя: 120 мм

• Расстояние от центра шпинделя до направляющих колонны: 220-560
• Макс. расстояние от шпинделя до стола: 120-500 мм
• Шаг скорости шпинделя: 8
• Диапазон скоростей шпинделя: 90 - 2000 об/мин
• Двигатель: 2,2 кВт
• Поворот головки (влево и вправо): ±45º

• Конус отверстия шпинделя: ISO40
• Макс. расстояние от шпинделя до стола: 0 - 380 мм
• Макс. расстояние от шпинделя до консоли: 120 мм
• Шаг скорости шпинделя: 12
• Диапазон скорости шпинделя: 60 - 1350 об/мин
• Двигатель: 2,2 кВт
• Вес: 1650 кг
• Габариты упаковки: 1700x1650x2245 мм
