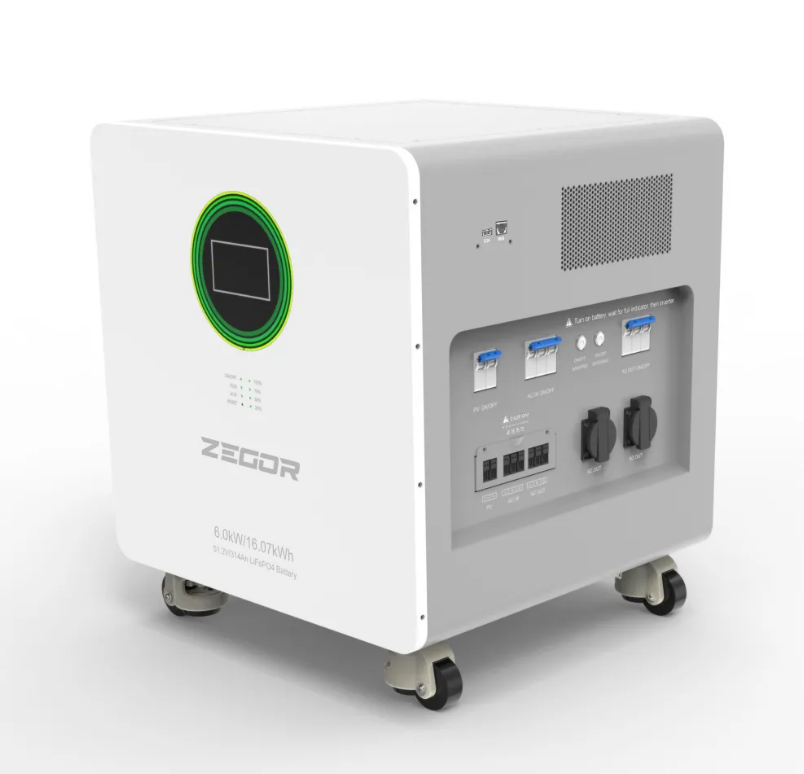

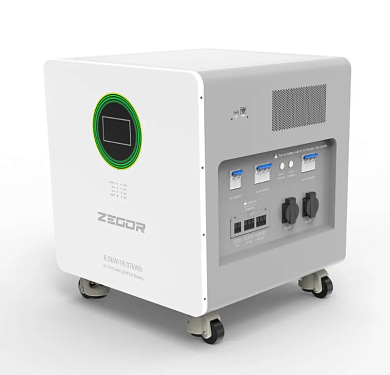

Гибридная инверторная система YCN6000-16

Особенности оборудования

• Мощная зарядная станция с общей емкостью 16.07 кВт и ресурсом батареи более 8000 циклов при 25°C.
• Встроенный автономный инвертор (off-grid), обеспечивающий форму сигнала в виде чистой синусоиды.
• Суммарная выходная мощность от фотоэлектричества и батареи достигает 6000 Вт с пиковой мощностью до 12 кВт.
• Быстрое переключение за 10 мс в режиме UPS и за 20 мс при работе от генератора.
• Высокоэффективный MPPT-контроллер с КПД 99,9% и широким диапазоном рабочего напряжения 60–450 В.
• Интуитивно понятный интерфейс с ЖК-дисплеем для удобного мониторинга и настройки.
• Многоуровневая система термозащиты и защиты от переразряда, перезаряда и короткого замыкания.
• Надежные интерфейсы коммуникации RS485 и CAN для интеграции в современные энергосистемы.
• Поддержка пассивной балансировки элементов питания и минимальный саморазряд при отключении.

Характеристики

• Категория товара - Зарядные станции
• Номинальная емкость батареи - 100А*ч
• Ресурс батареи - 25°C 0,5C ≥ 8000 циклов, 70% EOL
• Выходное напряжение(В) - 220/230/240/208
• Общая ёмкость - 16.07кВт
• Стандартная емкость набора - ≥ 314A*ч
• Напряжение отсечения заряда - 56-58.4В
• Метод зарядки - Зарядка постоянного напряжения при постоянном токе
• Восстановление после перезаряда - 54.08В
• Защита от переразряда - 43.2В
• Восстановление после переразряда - 46.4В
• Защита от высокой температуры (заряд) - 55℃
• Восстановление (заряд, высокая температура) - 50℃
• Защита от низкой температуры (заряд) - 0℃
• Восстановление (заряд, низкая температура) - 5℃
• Защита от высокой температуры (разряд) - 55℃
• Восстановление (разряд, высокая температура) - 50℃
• Восстановление (разряд, низкая температура) - -15℃
• Заводской уровень заряда - 40%–60%
• Метод балансировки - Пассивная балансировка
• Саморазряд при отключении питания - ≤ 300μA
• Тип инвертора - Автономный (off-grid)
• Диапазон входного напряжения - 90~280В
• Суммарная выходная мощность - Фотоэлектричество + батарея = 6000 Вт
• Пиковая мощность - 12кВт
• Выходная частота - 50/60Гц ±0,1%
• Время переключения - 10 мс (режим UPS), 20 мс (генератор)
• Потребление энергии в режиме ожидания - ≤ 50В
• Максимальное напряжение холостого хода PV - 500В
• Количество MPPT соединений - 1
• Диапазон рабочего напряжения MPPT - 60〜450В
• MPPT КПД - 99,9%
• Интерфейс - ЖК-дисплей
• Коммуникация - RS485/CAN
• Максимальная рабочая высота - 4000 м (снижение уровня выше 1000 м)
• Относительная влажность - 5%-95% (без конденсации)
• Номинальная мощь инвертора - 51.2В/100А*ч
• Форма сигнала - Чистая синусоида
• Номинальное выходное напряжение инвертора - 230В; L+N+PE
• Диапазон выходных частот - 50Гц/60Гц
• КПД(%) - 94
• Максимальная входная мощность PV - 27А/9000В
• Класс защиты - IP20
• Внутреннее сопротивление батареи - ≤13,9 mΩ
• Гарантия (мес.) - 36

Комплектация

• Зарядная станция
