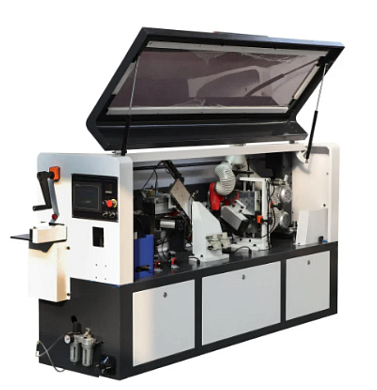

Кромкооблицовочный станок FDB Maschinen MB S1

• Модель MBS1 предназначена для облицовки прямолинейных кромок плитных материалов кромками АБС, ПВХ и полосовым кромочным материалом толщиной до 3 мм.
• Конструкция станка позволяет осуществлять автоматическое нанесение клея и кромочного материала, фрезерование свесов и подрезку торцов.

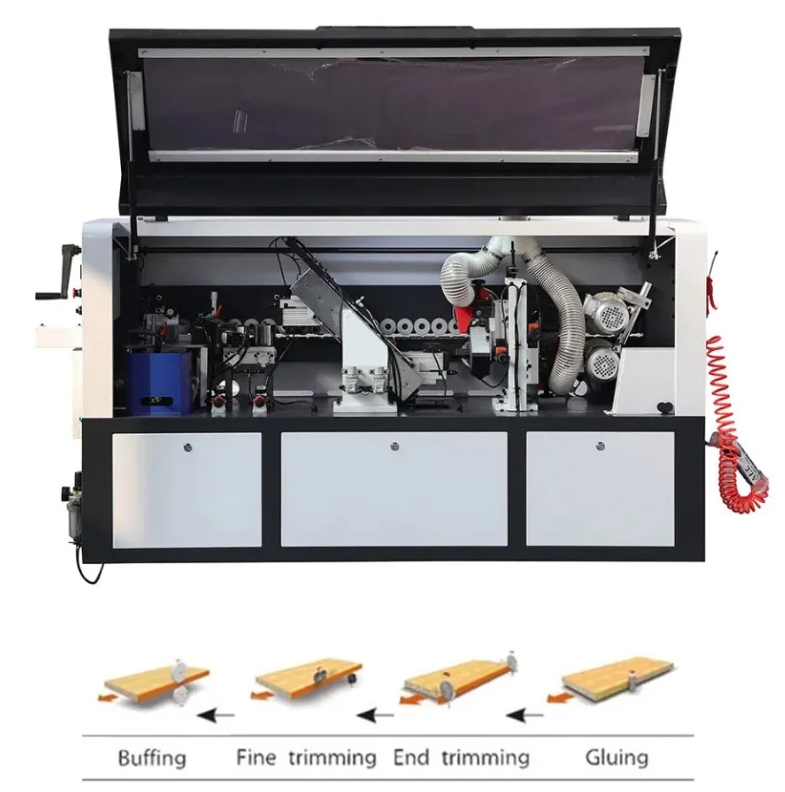

• Склеивание→Концевая обрезка→Чистовая обрезка→Полировка
• Цельная сварная рама станка для обеспечения устойчивости машины.
• Использует двухрельсовую концевую режущую установку для обеспечения быстрого движения машины.
• Для обеспечения рабочих характеристик в устройствах для торцевых и угловых закруглений для обеспечения рабочих характеристик используються качественные пневматические компоненты.
• ПЛК и сенсорный экран марки Delta из Тайваня.

Виды операций

Склеивание:

1. Бак для клея 1,6 литра. Расположен ниже относительно оси склеивания.
2. Точная регулировка количества клея.
3. Покрытый тефлоном резервуар для клея обеспечивает наилучшее качество склеивания, поскольку клей не прилипает к стенкам резервуара.
4. Минимальное время нагрева.
5. Нет необходимости регулировать толщину материала.
6. Нагретая базовая планка перед аппликатором обеспечивает наилучший эффект склеивания.

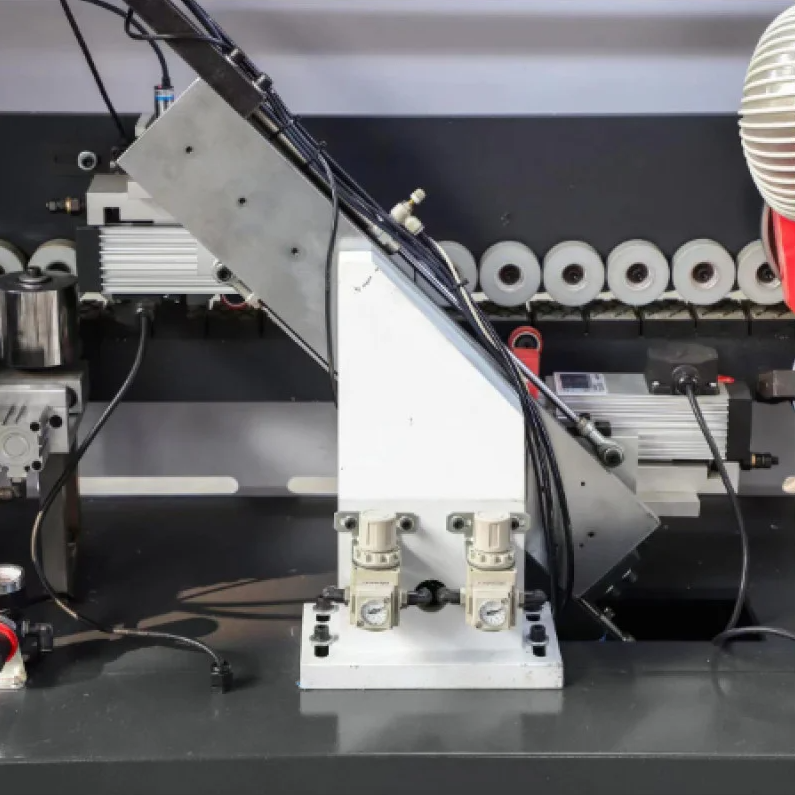

Конечная резка:

1. Линейная направляющая рейка под углом 45 °.
2. Устройство для обрезки состоит из 2 двигателей:
• Мощность: 0,55 кВт;
• Частота: 50 Гц;
• Скорость: 12000 об/мин.
3. Пилы: 100 x 22 Z30; расположены под углом 5°.
4. Автоматическая система смазки направляющих с устройством контроля времени.
5. Установленный дельта-преобразователь обеспечивает точное управление.
6. Защита двигателя от перегрузки.

Точное обрезание:

• Два промышленных двигателя (12000 об/мин) 2 x 0,75 кВт.
• Оснащен счетчиками обрезки с различной толщиной кромки.
• Механизм тонкой обрезки используется для удаления избыточных краевых материалов, использует автоматическое отслеживание и высокочастотный двигатель для быстрой резки, чтобы обеспечить плавную обрезку пластин.

Полировка:

Для полировки кромки используется полировальное устройство с 2-слойным тканевым кругом. Сделайте обработанную поверхность блестящей и удалите грязь.

Обеспечьте стабильную работу, подключив постоянный источник питания. Оснащен 2 двигателями:

1. Мощность: 0,18 кВт;
2. Частота: 50 Гц;
3. Скорость: 1400 об/мин.
4. Диаметр окружности Ø 150 x Ø 22

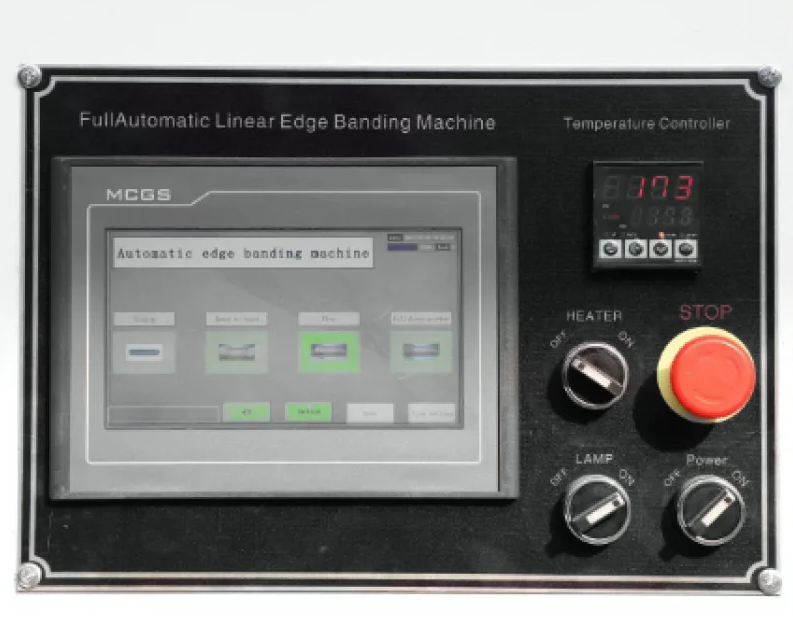

Панель управления:

На экране дисплея отображаются параметры настройки и работы: температура клея, индикация работы узлов машины.

В случае возникновения неисправности на дисплее появляется описание неисправности с указанием узла и компонента

Характеристики

• Ширина кромкооблицовочной ленты, мм: 12-60
• Толщина кромкооблицовочной ленты, мм: 0,4-3
• Толщина панели, мм: 12-60
• Минимальная длина заготовки, мм: 120
• Минимальная ширина заготовки, мм: 50
• Минимальный радиус закругления заготовки, мм: --
• Скорость подачи кромкооблицовочной ленты, м/мин: 16
• Рабочая темпретарура, град.: уточн.
• Напряжение сети, В: 380
• Общая мощность станка, Вт: 7500
• Максимальный размер стола, мм: н/д
• Размер дополнительного стола, мм: н/д
• Давление воздуха, не более МПа: 0,6-0,8
• Обрезка кромки: Да
• Циклёвка кромки: Да
• Полировка кромки: Да
• Фреза для обрезания выступающей за плоскости заготовки кромкооблицовочной ленты (входит в комплект станка): Да
• - диаметр, мм: 70
• - количество режущих головок, Z: 4
• - радиус закругления, R мм: 2
• Диаметр патрубка для подсоединения аспирации, мм: 100
• Габаритные установочные размеры ДхШхВ, мм: 2300х750х1250
• Вес нетто, кг: 650
