Кромкооблицовочный станок MAST Holztechnik K308PUR

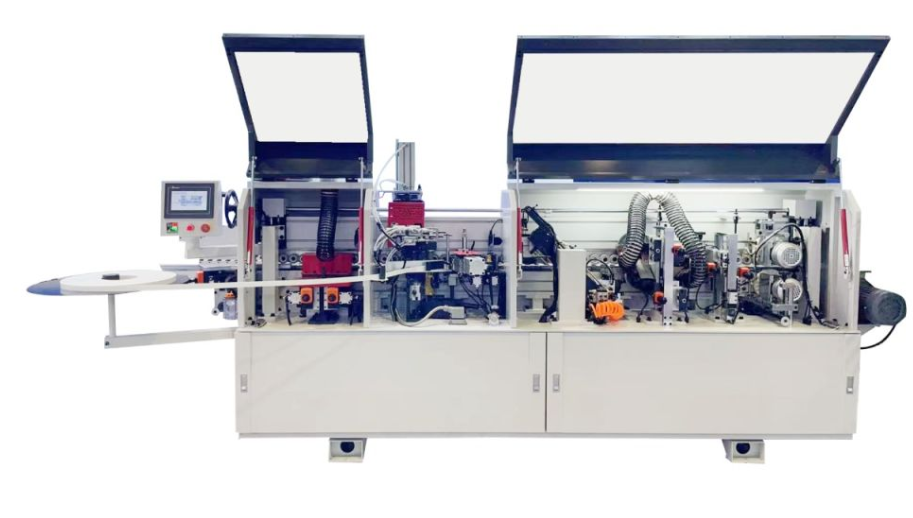

Кромкооблицовочный станок MAST Holztechnik K308PUR – это автоматическое 8-операционное оборудование проходного типа для прямолинейной поклейки мебельных деталей из ЛДСП, МДФ и фанеры ПВХ, ABS и меламиновыми кромками толщиной до 3 мм. Наличие всех важных узлов позволяет быстро и качественно выполнять все этапы облицовки заготовок. Пульт управления Тачскрин (Delta) на украинском языке обеспечивает простое и понятное управление каждым узлом. Все параметры обработки отображаются на дисплее, что позволяет контролировать и своевременно корректировать процесс.

Преимуществом модели является возможность работы с любым типом клея, в частности, EVA и PUR. Подъем/опускание прижимной балки осуществляется вручную, настройка станка на другую толщину детали – с панели управления. Для контроля производительности и расхода материалов этот автоматический кромкооблицовочный станок оснащен счетчиком количества деталей и длины кромки.

Преимущества

• Возможность работы с любым типом клея
• Наличие всех критически важных узлов
• Пульт управления Тачскрин (Delta) на украинском языке
• Отображение текущих параметров обработки на дисплее
• Регулируемая скорость подачи (8, 12 и 16 м/мин)
• Система защиты от преждевременного запуска детали
• Ручной подъем/опускание прижимной балки
• Настройка на толщину детали с панели управления
• Простая регулировка для разной толщины кромки
• Счетчик количества деталей и длины кромки
• Качественные механизмы всех узлов
• Жесткая, вибростойкая станина
• Вес 860 кг.

Технические характеристики

• Минимальная длина детали, мм 100
• Минимальная ширина детали, мм 60
• Толщина панели, мм 10-45
• Ширина края, мм 12-48
• Толщина края, мм 0,5-3
• Скорость подачи, м/мин 8/ 12/ 16
• Общая установленная мощность, кВт 8.15
• Напряжение 380 В, 50Гц
• Давление воздуха, Бар 6
• Габаритные размеры, мм 3485 х 780 х 1420
• Вес, кг 860

Конструктивные особенности

• Предварительное прифугование заготовки перед приклеиванием кромки
• Удаление сколов и ступеньки от подрезной пилы.

Оснащен 2 алмазными фрезами. Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части инструмента.

КЛЕЕВОЙ УЗЕЛ

• Возможность работы с любым типом клея (EVA, PUR и т.п.)
• Точная винтовая настройка количества клея
• Аккуратный клеевой шов
• Не требуется регулировка на толщину материала.

ТОРЦОВОЧНЫЙ АГРЕГАТ

Промышленные двигатели (12000 об/мин), 2 х 0,22 кВт.

Перемещение пил по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Эта система зарекомендовала себя как надежная и стабильная в течение всего срока эксплуатации. Отличительные черты:

• Простое линейное движение вверх-вниз
• Простая схема пневматики
• Призматические направляющие, которые в 5 раз стабильнее круглых.

Два промышленных двигателя (12 000 об/мин), 2 х 0,37 кВт. Мощность двигателей позволяет фрезеровать край с припуском на бок 2 мм.

Круглые вертикальные копиры большого диаметра:

• Осуществляют плавный заход на деталь
• Исключают повреждение любой облицованной поверхности
• Оснащены счетчиками для точной настройки на разную толщину кромки.

Предназначен для удаления микроволны на обработанной поверхности кромки после фрезерного узла.

ПОЛИРОВКА

Выполняет финишную обработку кромки, обеспечивая:

• Блеск обработанной поверхности
• Очистку от загрязнений
• Восстановление цвета
• Формирование микрорадиуса тонкой кромки (притупляет острый край).

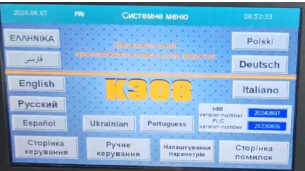

Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка и т.д. При неисправности на дисплее появляется описание с указанием агрегата и детали.

НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ

С помощью рычага с цифровым счетчиком производится настройка на толщину детали. Не требуется дополнительной фиксации.

КОНВЕЙЕР

Долговечная и надежная конструкция. Точное перемещение ботинок за счет полукруглой направляющей, прошедшей специальную термообработку с помощью цепи. Износоустойчивые ботинки, в сочетании с резиновыми прижимными роликами, расположенными в два ряда, обеспечивают точную транспортировку заготовок.

ПНЕВМОШТОК

Предназначен для ограничения преждевременной подачи заготовки.
