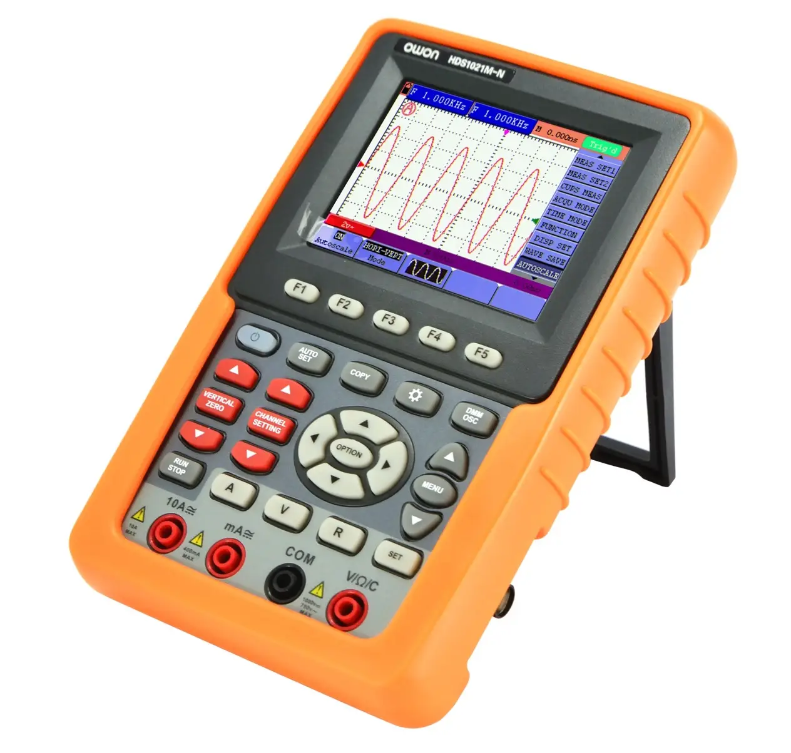

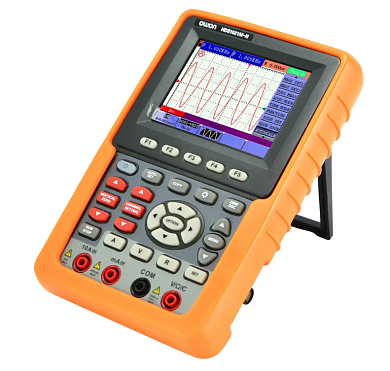

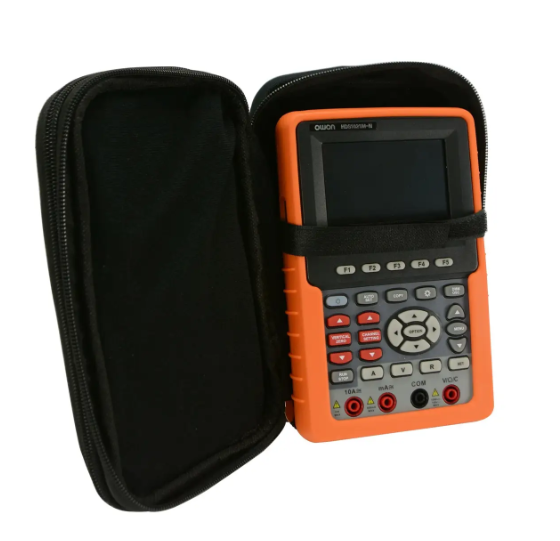

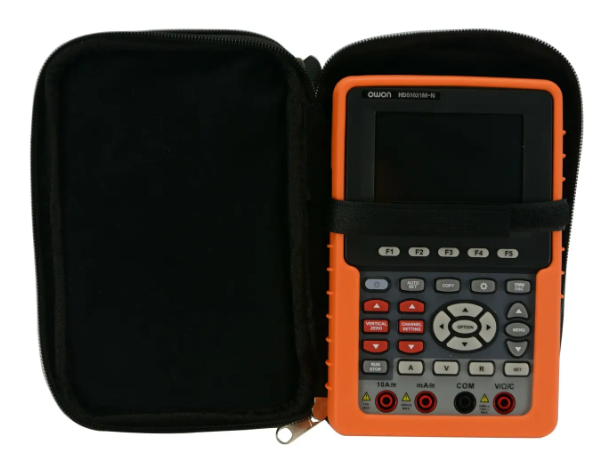

Цифровой осциллограф OWON HDS1021M-N (20 МГц, 1 канал)

Ручной цифровой осциллограф. Совмещен с DMM-цифровым мультиметром и частотомером. Карманный размер при 3,7 дюймовом цветном TFT дисплее и ударопрочном корпусе делает прибор удобным для использования как в лабораторных, так и в полевых условиях. Совмещение в единой конструкции трех измерителей с широким набором функций определяет его незаменимость для контроля и наладки как сложных электронных устройств промышленного назначения, так и простых бытовых приборов.

Особенности OWON HDS1021M-N

• три измерителя в одном – осциллограф, мультиметр, частотомер;
• многовариантный режим запуска горизонтальной развертки;
• автоматическая настройка шкалы;
• математические вычисления;
• быстрое преобразование Фурье (FTF);
• запись и считывание осциллограмм;
• автоматическое измерение электрических параметров;
• сохранение во внутренней памяти режимов работы;
• измерение параметров при помощи курсоров;
• управление подсветкой дисплея;
• цветной ЖК-дисплей высокого разрешения;
• электропитание от встроенных литий-ионных аккумуляторов;
• индикатор низкого заряда батареи;
• запись и воспроизведение контролируемых сигналов;
• инверсное относительно горизонтальной линии отображение осциллограммы;
• многоступенчатый аттенюатор пробника;
• многоязычное меню, русскоязычная операционная система;
• поддержка SCPI языка программирования;
• связь с внешними устройствами через порт USB или RS 232 по заказу.

Характеристики

• Количество измерительных каналов: один
• Полоса пропускания: 20 МГц
• Диапазон частоты выборки: 0,25 Гц – 500 МГц
• Режимы выборки: усреднение данных, нормальный, пиковый
• Объем внутренней памяти: 4 осциллограммы по 6000 точек
• Вид интерполяции: Sin(x)/х
• Диапазон горизонтальной развертки: от 5 нс/дел до 100 с/дел
• Время нарастания фронта (типовое): не более 17,5 нс
• Разрядность А/D преобразователя: 8 бит
• Коэффициент чувствительности: от 5 мВ/дел до 5 В/дел
• Вид развертки: автоматический, ждущий, однократный
• Запуск: по фронту/спаду, по видеосигналу (PAL, SECAM, NTSC – поле/строка)
• Время задержки запуска: 100 нс до 10 с
• Количество автоматически измеряемых параметров: 18 параметров
• Параметры, измеряемые курсорами: по вертикали: ΔU, по горизонтали: ΔТ

• Импеданс: 1 МОм ±2 % параллельная емкость 20±% пФ
• Режимы входа: развязка по переменному току, развязка по постоянному току, заземлено
• Входное напряжение: не более 400 В
• Масштабные коэффициенты ослабления щупа: 1:1, 1:10, 1:100, 1:1000

• сопротивление 1 МОм ±2 %
• емкость 85–115 пФ
• компенсация емкости входа 15–35 пФ
• входное напряжение не более 200 В
• полоса пропускания 6 МГц

• сопротивление 10 МОм ±2 %
• емкость 14,5–17,5 пФ
• компенсация емкости входа 15–35 пФ
• входное напряжение не более 600 В
• полоса пропускания 20 МГц

• Разрядность: 6 бит
• Диапазон частот: от 2 Гц до 20 МГц
• Шкала дисплея: 33/4 знаков (макс. значение 4000)
• Входной импеданс: 10 МОм ±2 %
• Диапазон измерения напряжения постоянного тока: от 0,1 мВ до 1000 В
• Диапазон измерения напряжения переменного тока: от 1 мВ до 750 В
• Диапазон измерения постоянного и переменного тока: от 10 мкА до 10 А
• Диапазон измерения сопротивления: от 0,1 Ом до 40 МОм
• Диапазон измерения емкости: от 51,2 нФ до 100 мкФ
• Прозвонка цепи: есть
• Тестирование диодов: есть
• Тип дисплея: жидкокристаллический цветной графический
• Технология: TFT
• Размер диагонали: 9,4 см
• Разрешающая способность: 640х480 пикселей
• Количество цветов: 65536 цветов
• Внутренний источник питания: литий-ионный аккумулятор 7,4 В
• Внешний источник питания/зарядное устройство: 8,5 В, 1500 мА от сети переменного тока 100–240 В, 50–60 Гц
• Потребляемая мощность: не более 6 Вт
• Время работы без подзарядки: 6 час
• Температура окружающей среды: рабочая: 0–50 ºС (32–122 ºF), хранения: -20–60 ºС (-4–140 ºF)
• Влажность: рабочая: 95 %, хранения: без конденсации
• Вес: 645 г
• Габариты: 180х115х40 мм
