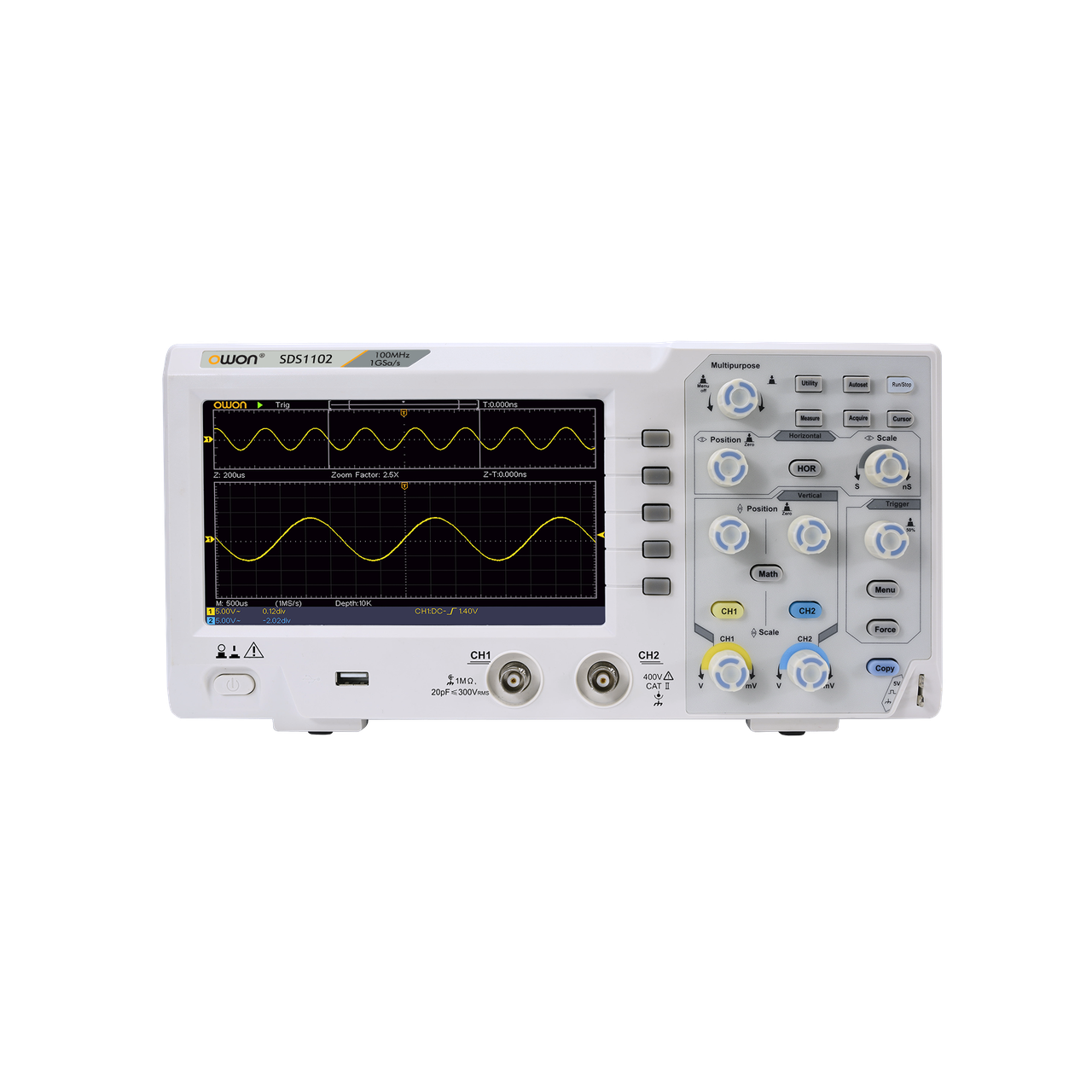

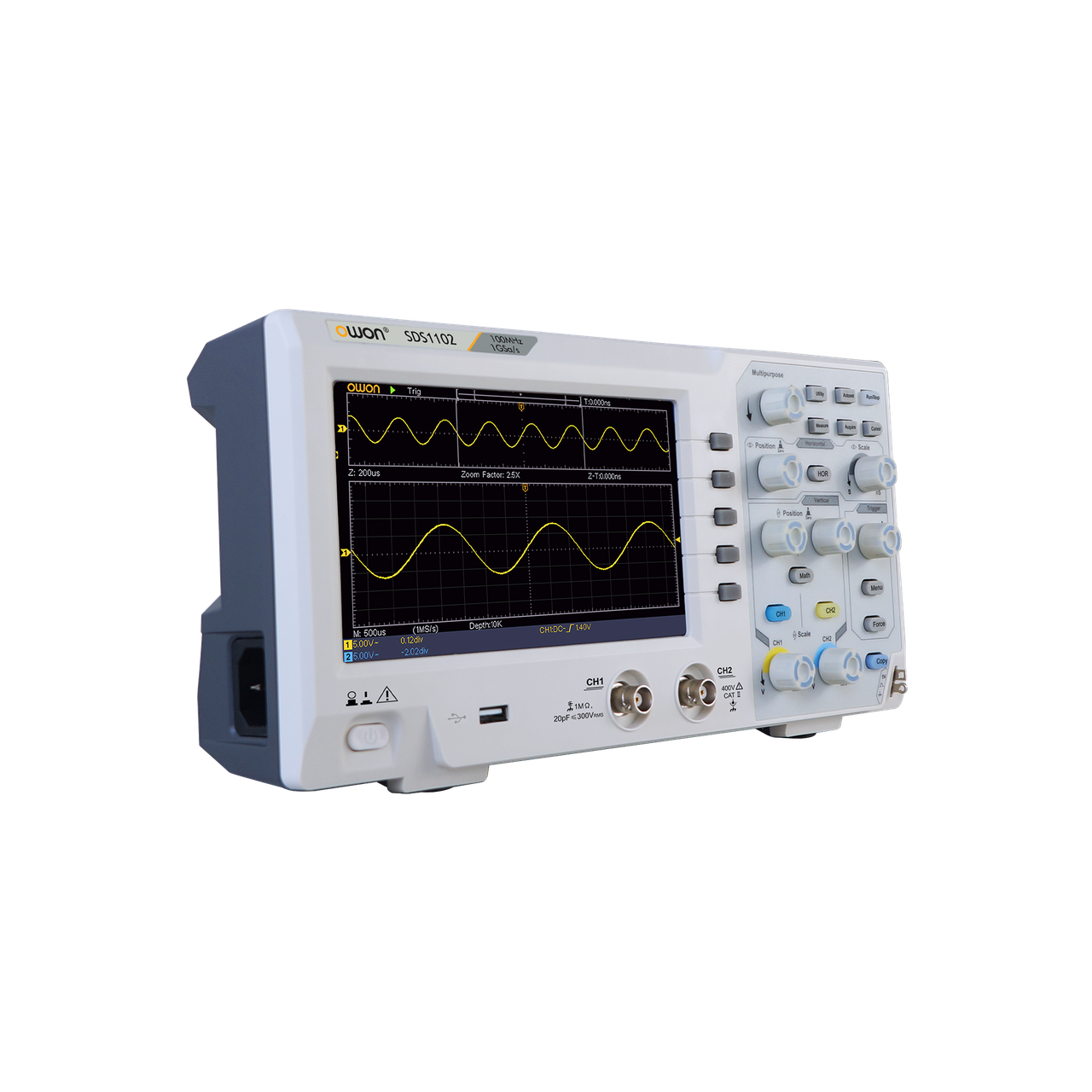

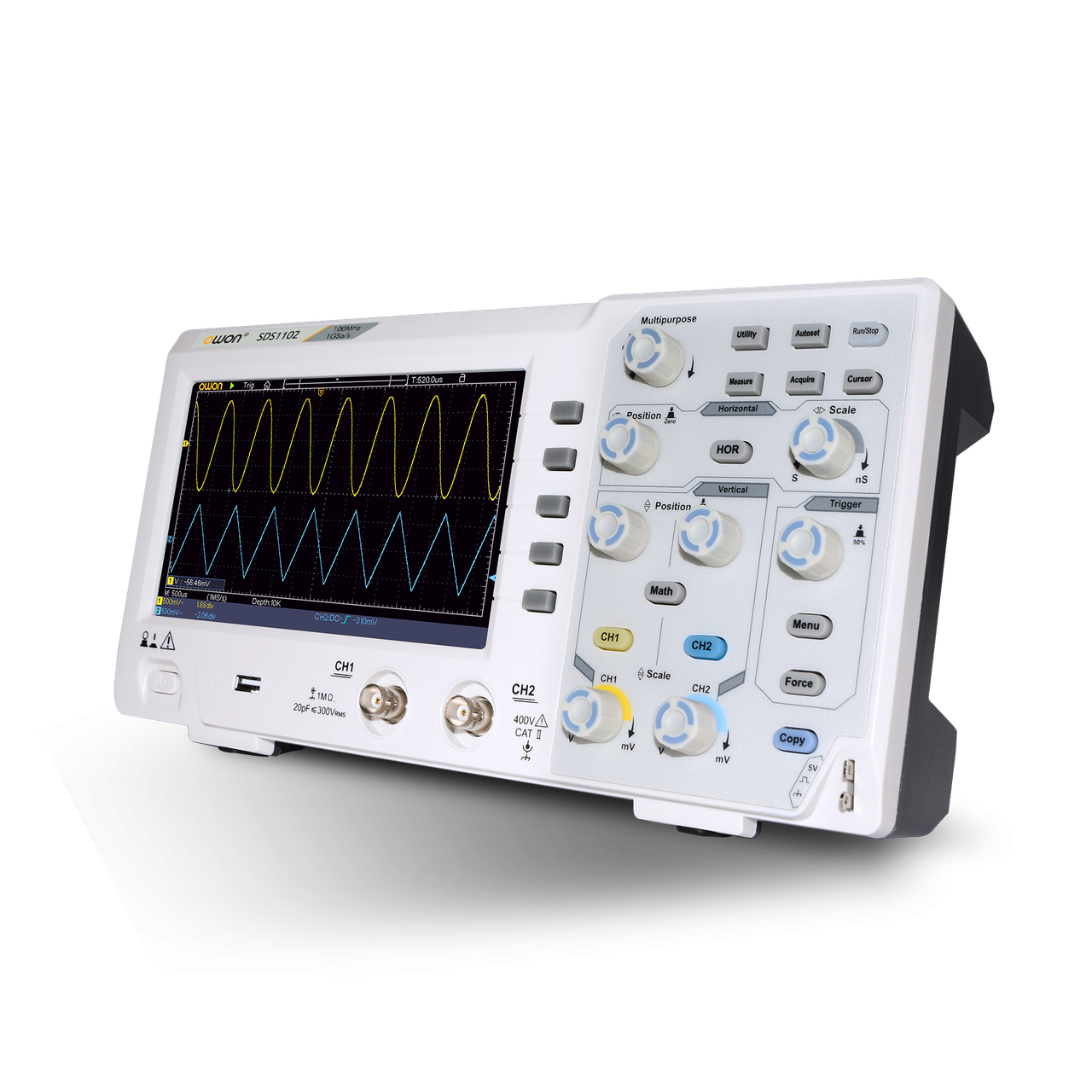

Цифровой осциллограф OWON SDS1102 (100 МГц, 2 канала)
Цифровой осциллограф OWON SDS1102 – доступный прибор с достойными характеристиками.
Особенности OWON SDS1102
- ширина полосы пропускания;
- высокая частота выборки;
- хорошо сфокусированный жидкокристаллический дисплей с цветной матрицей и высоким разрешением;
- устойчивое изображение на любых скоростях развертки;
- 8-мибитовое разрешение A/D преобразователя;
- возможность автоматических и курсорных измерений;
- удовлетворительная точность измерения параметров анализируемого сигнала;
- возможность кратковременного и долгосрочного сохранения осциллограмм;
- возможность выполнения математической и статистической обработки результатов измерения;
- встроенные средства самоконтроля и калибровки;
- наличие коммуникационных портов для подключения к внешним устройствам;
- поддержка языков программирования для измерительных приборов;
- логичный, многоязыковый интерфейс и др.
Недорогой осциллограф, что делает его доступным для широкого круга пользователей – исследователей, инженерно-технических работников, техников и даже для радиолюбителей и студентов, работающих в области исследований, разработки, проектирования и эксплуатации средств электронной техники.
Технические характеристики цифрового осциллографа OWON SDS 1102
Эксплуатационные характеристики | Значение | |
Ширина полосы пропускания | 100 MГц | |
Ограничение полосы пропускания | ступенчастое: 20 МГц / полная полоса пропускания | |
Измерительные каналы | 2 канала | |
Выборка | вид | обычный, пик-пик, усреднение |
частота дискретизации (в реальном времени) | 1 Гвыб/с | |
Вход | сопряжение входа | DC, AC, Ground |
входной импеданс | 1 MОм ±2 %, параллельно с емкостью 10 пФ±2 пФ | |
коэффициент деления входного сигнала | 1X, 10X, 100X, 1000X | |
максимальное входное напряжение | 400 В | |
разделение каналов | 50 Гц: 100:1 | |
10 MГц: 40:1 | ||
время задержки между каналами | 100 пс | |
Горизонтальная система развертки | диапазон частоты выборки | 0.5 выб/с~1 Гвыб/с |
функция интерполяции | (Sinx)/x | |
максимальная длина записи | 10 K точек | |
скорость горизонтальной развертки | 2 нс/дел – 1000 с/дел, ступенями 1 – 2 – 5 | |
точность времени выборки | ±100 ppm | |
Вертикальная система | вертикальное разрешение A/D преобразователя | 8 бит для каждого канала |
чувствительность | 5 мВ/дел~5 В/дел | |
время нарастания | 3,5 нс | |
точность усиления постоянного тока | ±3 % | |
Измерение | курсором | ΔV, ΔT, ΔT и ΔV между курсорами, автокурсор |
автоматические | 20 параметров | |
математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье | |
фигуры Лисажу | разность фаз ±3° | |
Коммуникационный порт | USB 2.0 | |
Синхронизация развертки | синхронизация по фронту | нарастание, спад |
синхронизация видеосигналом | NTSC, PAL и SECAM | |
Дисплей | ||
Тип | цветной, жидкокристаллический | |
Разрешение | 800х480 пикселей | |
Количество цветов | 65536 | |
Экран | TFT (тонкопленочные полевые транзисторы) | |
Размер | 7 дюймов | |
Электропитание | ||
От внешней сети | 100–240 В переменного тока частотой 50/60 Гц, CAT ІІ | |
Потребляемая мощность | не более 15 Вт | |
Защитные предохранители | 2 A, класс T, 250 В | |
Параметры окружающей среды | ||
Температура | рабочая 0–40 °C | |
хранения -20–60 °C | ||
Относительная влажность (рабочая/хранения) | не более 90 % | |
Метод охлаждения | естественная конвекция | |
Механические характеристики | ||
Вес | около 1,1 кг | |
Габариты | 301х152х70 мм |
Функции цифрового осциллографа OWON SDS 1102
- Измерения курсорами – измерение по вертикали (ΔU) и по горизонтали (ΔT) между маркерными курсорами. Результаты измерений отражаются на экране.
- Автоматические измерения – измерение 30 параметров входного сигнала.
- Открытый/закрытый вход – пропуск/блокировка постоянной составляющей входного сигнала.
- Математические операции над входными сигналами – сложение, вычитание, деление, перемножение, быстрое преобразование Фурье.
- Запись и воспроизведение осциллограмм – позволяет записывать текущую, то есть отображаемую на экране осциллограмму. Глубина записи 10 Кбайт.
- Хранение и считывание осциллограмм – сохраняет записанную осциллограмму в памяти осциллографа. Сохраняет до 15 осциллограмм.
- Интерполяция входного сигнала между точками выборки - sin(x)/x.
- Функция ZOOM – масштабное расширение окна.
- Ограничение полосы пропускания.
- Автокалибровка – повышает точность измерений при отклонении параметров окружающей среды.
- Инверсия осциллограммы – отражение относительно горизонтального положения уровня нулевого потенциала. (Включается по требованию заказчика).
- Быстрое преобразование Фурье (FFT) – преобразовывает временную осциллограмму в частотный спектр.
- Формат отображения XY – сигнал первого канала отображается по горизонтальной оси, а второго – по вертикальной. Временная развертка отключена. Возможно формирование фигуры Лиссажу.
- Многоязыковый интерфейс – включает русифицированную версию операционной системы.
- Автоматическая настройка шкалы – в соответствии с видом, амплитудой и частотой входного сигнала устанавливается вид запуска развертки, тип запускающего сигнала, а так же масштаб по вертикали и масштаб горизонтальной развертки.
- Передача информации на внешние устройства через коммуникационные порты.
Стандартная комплектация осцилографа OWON SDS1102:
- Цифрового осциллографа OWON SDS 1102 – 1 шт.
- Сетевой шнур питания – 1 шт.
- Компакт диск с ПО – 1 шт.
- Инструкция пользователя – 1 экз.
- USB кабель – 1 шт.
- Щупы – 2 шт.
- Инструмент для настройки щупов – 1 шт.
Опционно:
- Мягкая сумка – 1 шт.
