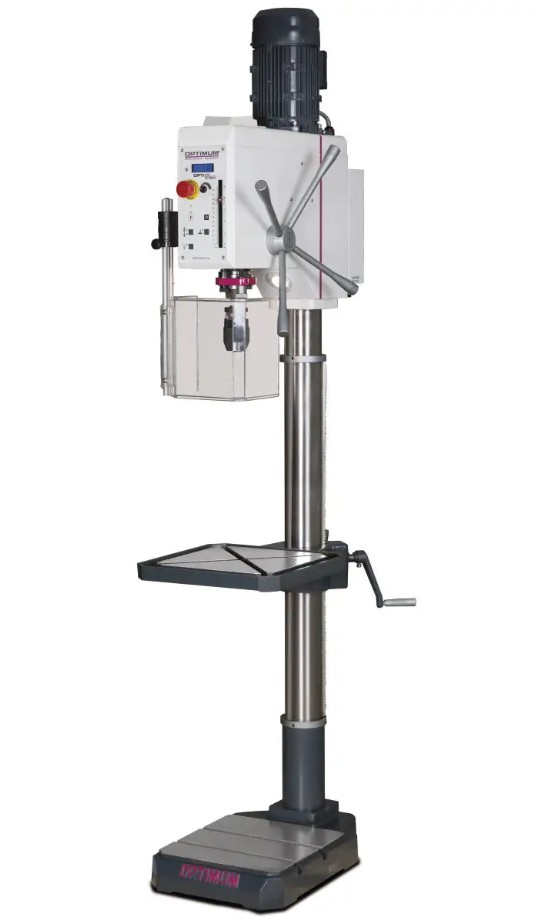

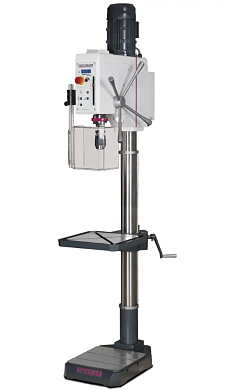

Вертикально-сверлильный станок OPTIdrill DH 28GSV

Вертикально-сверлильный станок Optidrill DH 28GSV относится к группе вертикальных сверлильных станков колонного типа промышленного назначения. Высокая надежность и производительность вертикально-сверлильного станка Optidrill DH 28GSV позволяют использовать его не только как вспомогательное оборудование, но и включать его в производственные циклы с продолжительной нагрузкой.

Особенности

• Опорная колонна и основание сверлильного станка Optidrill DH 28GSV отлиты из серого чугуна. Колонна имеет полированную поверхность и зубчатую рейку для перемещения рабочего стола. Основание сверлильного станка имеет ребра жесткости и шлифованную поверхность с Т-образными пазами для крепежного оборудования.
• Удобный рабочий стол вертикально-сверлильного станка Optidrill DH 28GSV имеет диагональные пазы для монтажа крепежных приспособлений и может поворачиваться на 360° вокруг опорной колонны.
• Панель управления вертикально-сверлильного станка Optidrill DH 28GSV оснащена вариатором для бесступенчатой регулировки скорости вращения шпинделя.
• Для снижения шума во время работы вертикально-сверлильного станка в конструкции редуктора используются шестерни из полиамида.
• В коробке передач сверлильного станка Optidrill DH 28GSV используются высококачественные шестерни со скошенными зубьями, что позволяет равномерно распределить нагрузку на высоких оборотах, обеспечивает плавность хода и существенно снижает шум.
• Коробка передач сверлильного станка Optidrill DH 28GSV необслуживаемая, шестерни смазаны консистентной смазкой.
• Шпиндель сверлильного станка Optidrill DH 28GSV изготовлен из высококачественной закаленной стали и установлен на высокоточных опорных подшипниках.
• При помощи ограничителя можно настроить глубину сверления по миллиметровой шкале.
• Функция реверсного вращения позволяет применять сверлильный станок Optidrill DH 28GSV для нарезания резьбы.
• Плавный пуск и стабильность рабочих характеристик асинхронного двигателя сверлильного станка Optidrill B28GSV обеспечивает частотный преобразователь.

Характеристики

• Мощность привода двигателя: 1,5 кВт
• Электрическое напряжение: 380 В
• Фазы: 3 Ph
• Частота питания сети: 50 Гц
• Диаметр пиноли: 92 мм
• Макс. диаметр сверления в стали (S235JR): 26 мм
• Макс. диам. непрерывное сверления в стали (S235JR): 23 мм
• Макс. Диаметр нарезания резьбы в стали (S235JR): М 16 х 2 мм
• Диаметр колоны: 127 мм
• Конус шпинделя: MK 3
• Расстояние от центра оси шпинделя до колоны: 260 мм
• Диапазон скорости вращения шпинделя: 45-3200 об/мин
• Количество ступеней скоростей: 4
• Управление скорости вращения шпинделя: электронная регулировка
• Длина рабочей поверхности стола: 376 мм
• Ширина рабочей поверхности стола: 394 мм
• Расположение Т-образных пазов: диагональный
• Ширина Т-образных пазов: 14 мм
• Угол поворота подвижного стола: 360 градусов
• Макс. Расстояние, шпиндель- подвижный стол: 875 мм
• Макс. Расстояние, шпиндель- основание: 1285 мм
• Длина рабочей поверхности основания: 350 мм
• Ширина рабочей поверхности основания: 356 мм
• Ширина Т-образного паза основания: 14 мм
• Количество Т-образных пазов основания: 2
• Расстояние между Т-образными пазами основания: 120 мм
• Длина: 670 мм
• Ширина / Глубина: 550 мм
• Высота: 2080 мм
• Вес (нетто): 175 кг

Комплект поставки

• Встроенный механизм смены инструмента
• Простая и быстрая замена инструмента без применения дополнительных устройств.
• Адаптер МК4-В16
• Панель управления
• Мембранная клавиатура
• Цифровой индикатор скорости вращения шпинделя

• Встроенный галогенный станочный светильник

• Большой регулируемый экран из ударопрочного стекла.
• Микровыключатель, блокирующий включение станка с открытым защитным экраном.

Дополнительно может быть установлен ножной переключатель, который удобно применить для включения реверсного вращения и при нарезании резьбы.
