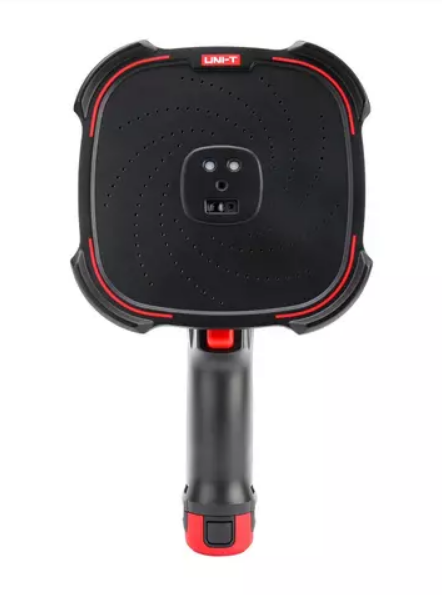

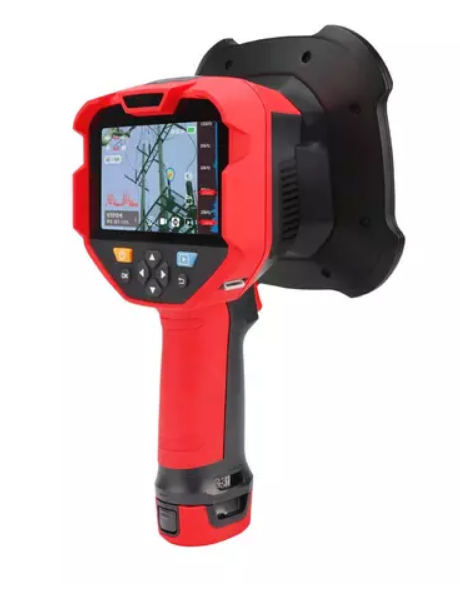

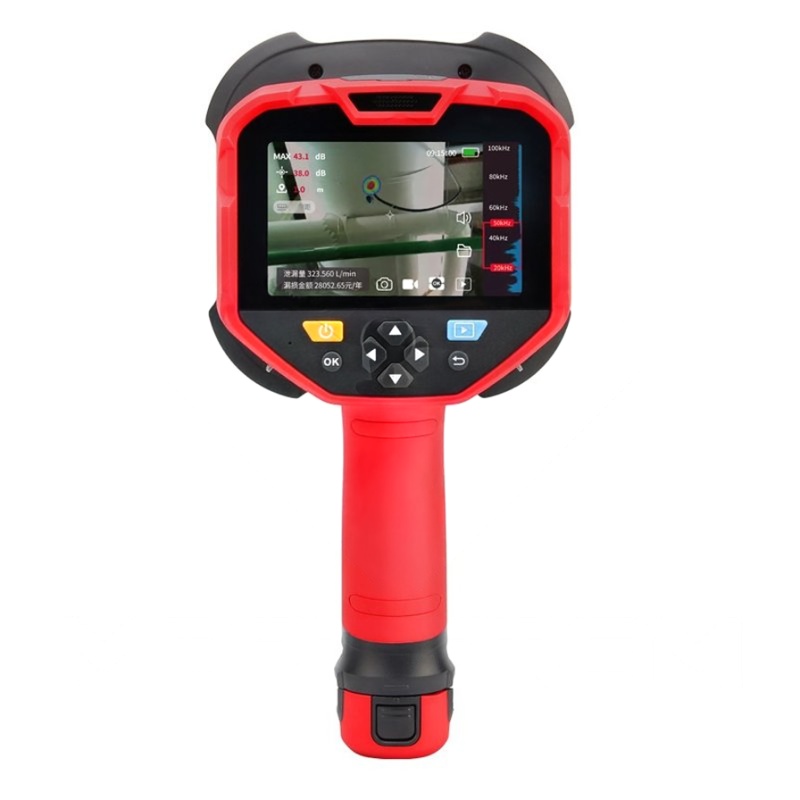

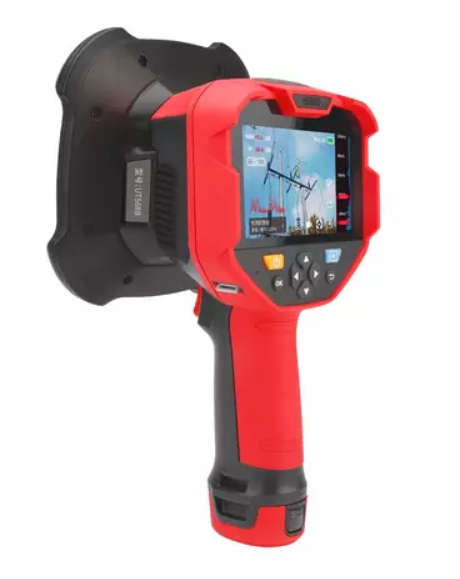

Устройство акустической визуализации UNI-T UT568B

UNI-T UT568B – это мощный и простой в управлении акустический визуализатор, оснащенный цифровой камерой с разрешением 13 МП, ЖК дисплеем с диагональю 4,3 дюйма и 138-канальным цифровым микрофоном MEMS. Устройство работает на основе технологии сканирующей многоточечной акустической визуализации. В UNI-T UT568B используется технология формирования акустического луча с помощью микрофонной решетки для получения данных о распространении источников звука и генерации видео и изображений в реальном времени с помощью HD камеры, что позволяет быстро выявить возможные утечки газа под давлением и утечки вакуума на промышленных объектах, а также потенциальные места возникновения частичных разрядов в энергосистемах. Благодаря прочной конструкции акустический визуализатор подходит для использования в сложных и переменчивых условиях эксплуатации.

Особенности

• Технология многоточечной акустической визуализации с помощью многомерного сканирования;
• 138-канальный цифровой MEMS-микрофон;
• Радиус проведения измерений от 0,3 м до 150 м;
• Встроенный лазерный дальномер до 30 м;
• Регулируемая частота 2 - 100 кГц;
• 4,3-дюймовый сенсорный дисплей;
• Функция фильтрации помех;
• Диаграмма разрешенных по фазе частичных разрядов (PRPD) для определения типа частичного разряда;
• Простота управления и наличие ряда вариантов записи (фотосъемка, видеосъемка, сохранение на карту памяти);
• Дополнительная подсветка;
• Профессиональное программное обеспечение для анализа (для ПК и в приложении);
• Съемный перезаряжаемый литий-ионный аккумулятор

Технические данные

• Тип микрофона - 138-канальный цифровой MEMS-микрофон
• Площадь микрофонной решетки ок. - 150 мм
• Чувствительность микрофона - -26 дБФС при 1 кГц
• Чувствительность к звуковому давлению - Нижняя граница: <20 дБ
• Верхняя граница: - >120 дБ
• Отношение сигнал/шум (SNR) - 64 дБ при 1 кГц
• Частота - 2 ~ 100 кГц
• Частота дискретизации звука - 200 кГц
• Минимальная скорость утечки - >0,15 м/с (0,5 МПа, 0,5 м), >0,2 м/с (0,5 МПа, 1 м)
• Дистанция измерения - 0,3 ~ 150 м
• Частота обновления акустического изображения - 25 кадров/с
• Поле обзора акустического изображения-  60° по горизонтали × 40° по вертикали
• Дисплей - 4,3 дюйма, сенсорный
• Разрешение цифровой камеры - 13 МП
• Типы фиксируемых разрядов - Коронный, дуговой, поверхностный
• Режим отображения - Одинарный, множественный, голограмма
• Регулировка порога детектирования - Фильтрация фонового шума
• Аннотации - Голосовые, текстовые
• Интерфейс - USB Type C
• Хранение данных - SD-карта на 128 ГБ
• Формат изображения J- PG
• Формат видео - MP4
• Формат аудио - WAV
• Беспроводное подключение - Wi-Fi, Bluetooth
• Размеры - 163 × 286 × 140 мм
• Вес - 1,35 кг
