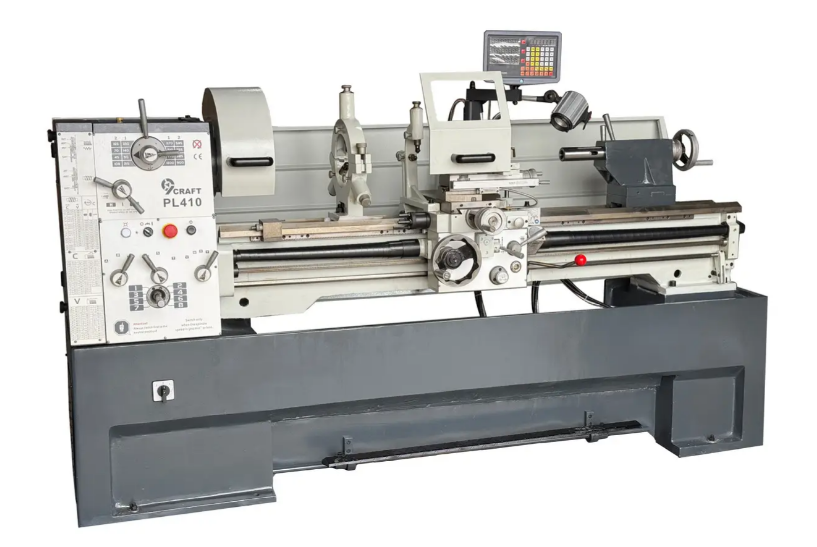

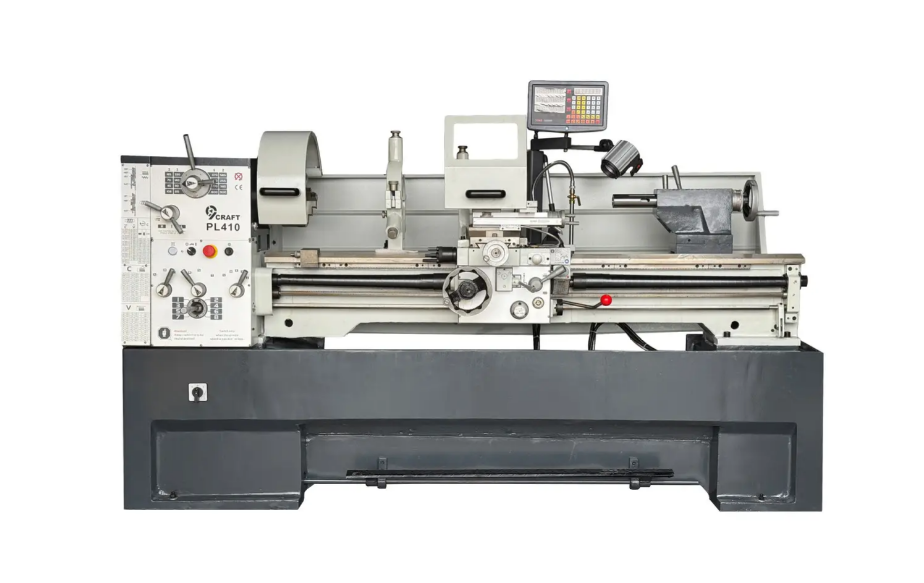

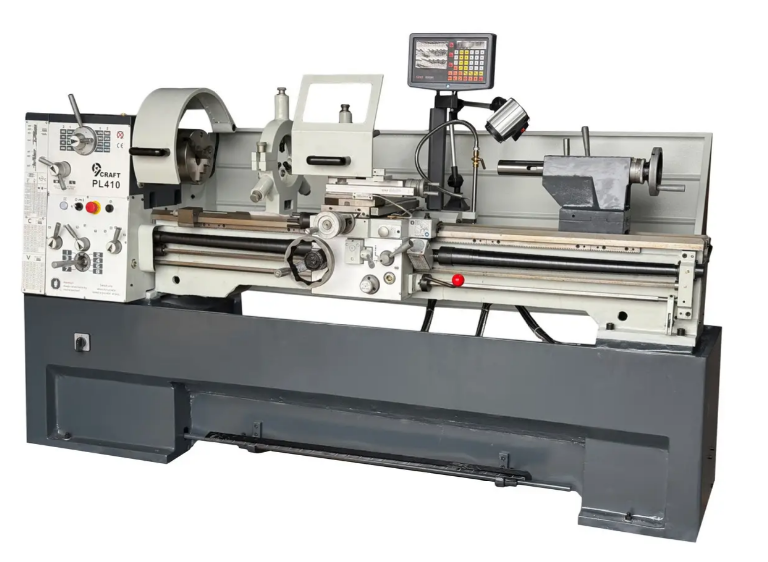

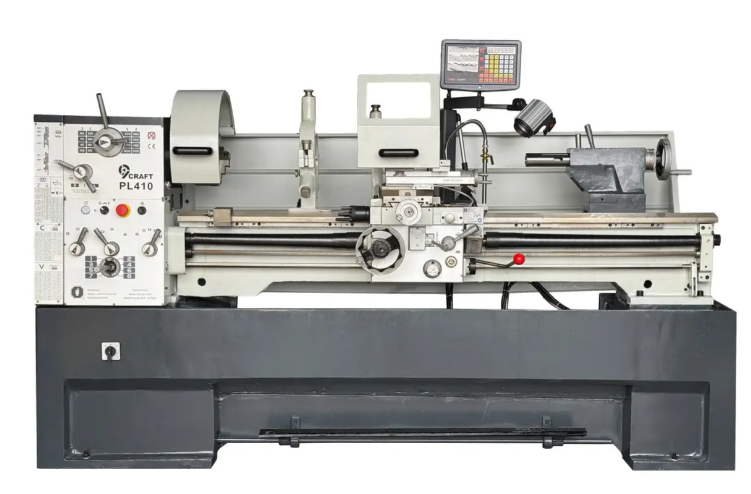

Универсальный токарно-винторезный станок 9craft PL410х1500

Токарно-винторезный станок 9craft PL410 – это профессиональное оборудование для комплексной токарной обработки деталей в промышленном производстве, на токарных участках, в инструментальных и ремонтных цехах. Модель отличается высокой жесткостью конструкции, широким диапазоном резьбы и расширенной заводской комплектацией, что делает ее универсальным решением для серийных и единичных работ.

Ключевые особенности 9craft PL410

• Чугунная тумба – повышенная виброустойчивость и стабильность точности под нагрузками.
• Мощный электродвигатель 3,3 кВт – стабильная работа на любых режимах, включая тяжелые резы.
• Два варианта межцентрового расстояния (1000/1500 мм) — выбор потребностей производства.
• Расширенная стандартная комплектация – все необходимое для запуска и высокоточной работы.

Стандартная комплектация

• 3-осевое устройство цифровой индикации (DRO)
• 3-кулачковый патрон Ø200 мм
• 4-кулачковый патрон Ø250 мм
• Планшайба Ø350 мм

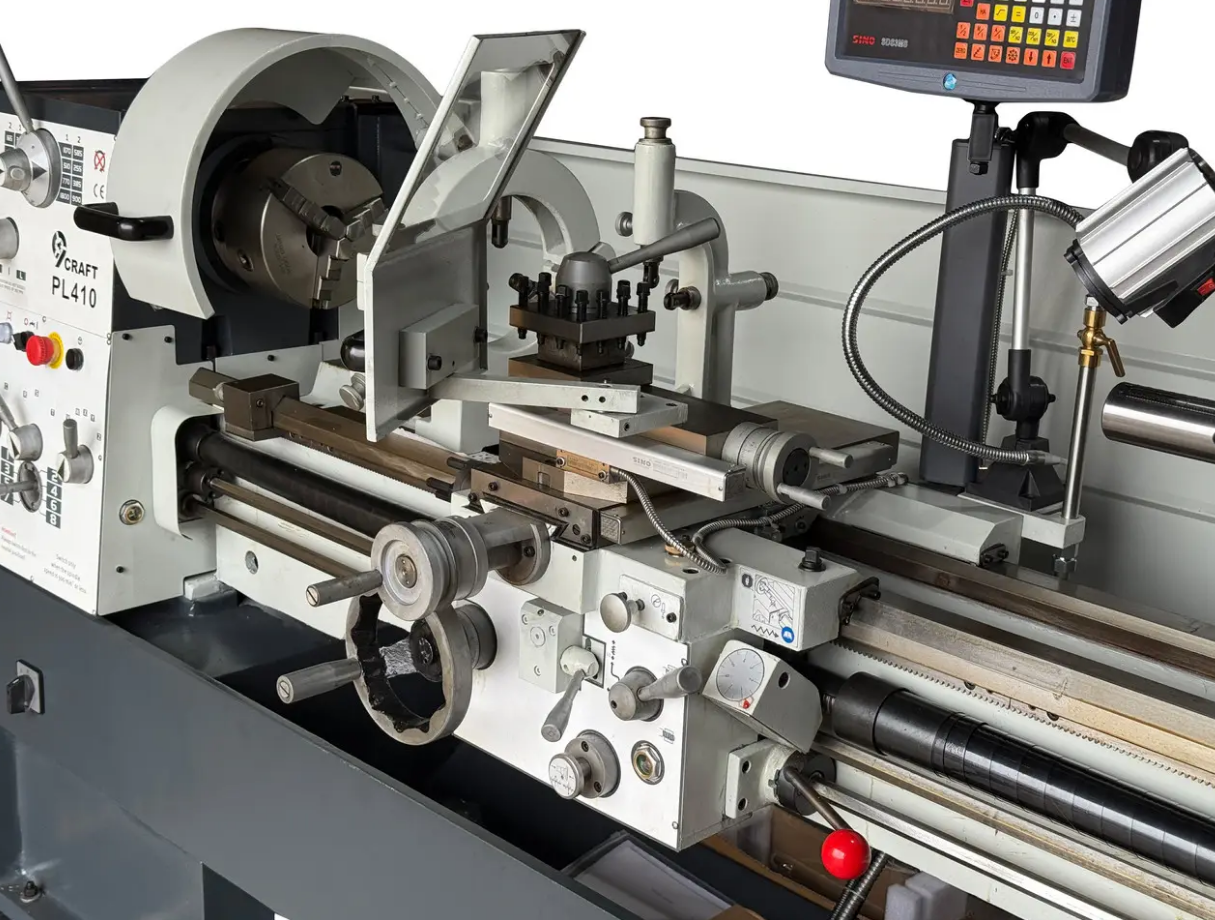

• 4-позиционный резцедержатель
• Защитный экран резцедержателя
• Защита ходового винта
• Недвижимый люнет
• Подвижный люнет
• Ножной тормозной привод
• Система подачи СОЖ
• Рабочее освещение

Технические характеристики

Габаритные параметры:

• Расстояние между центрами: 1000/1500 мм.
• Диаметр обработки над станиной: 410 мм.
• Диаметр над вырезом (ГАП): 580 мм
• Диаметр над поперечным суппортом: 250 мм
• Ширина станины: 250 мм.

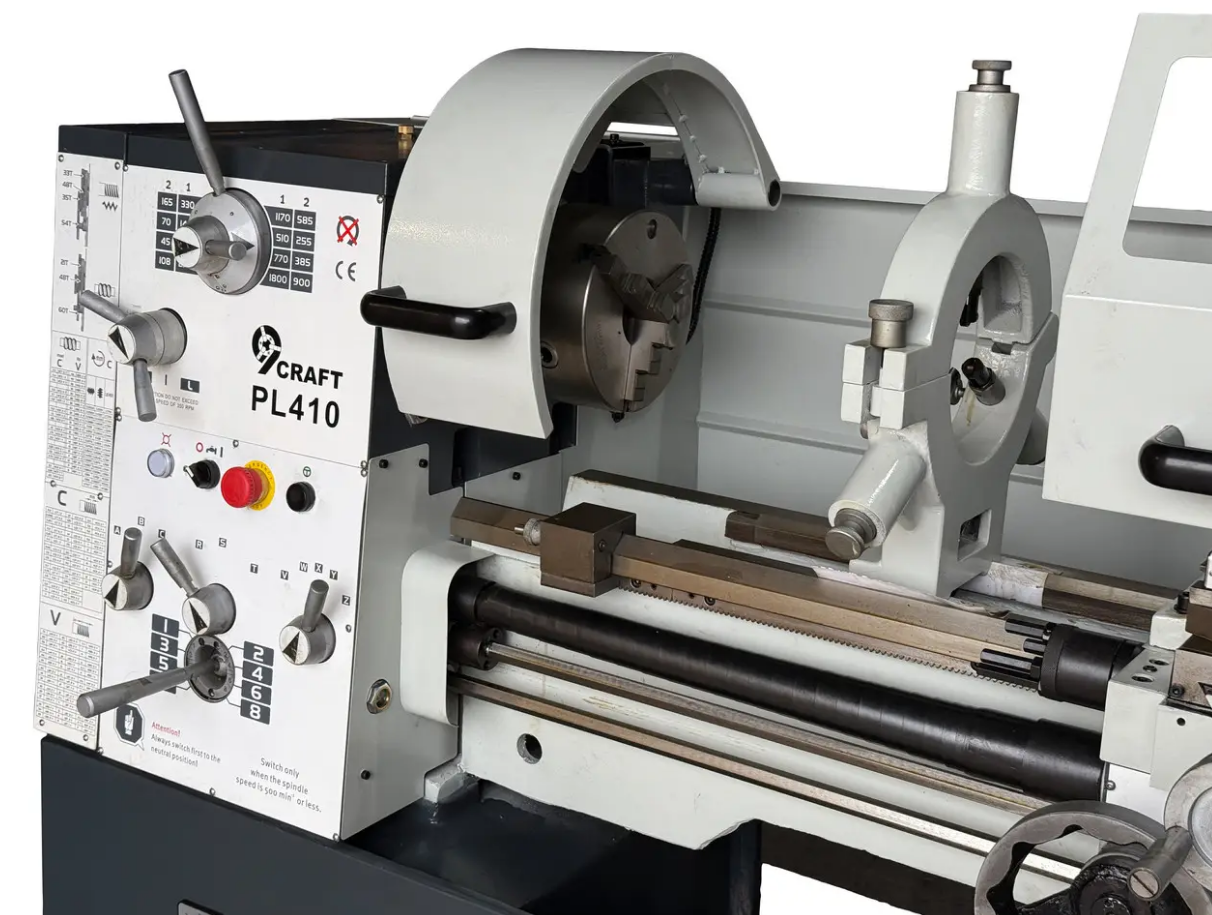

Шпиндель:

• Конус отверстия шпинделя: КМ6
• Проходное отверстие: 52 мм

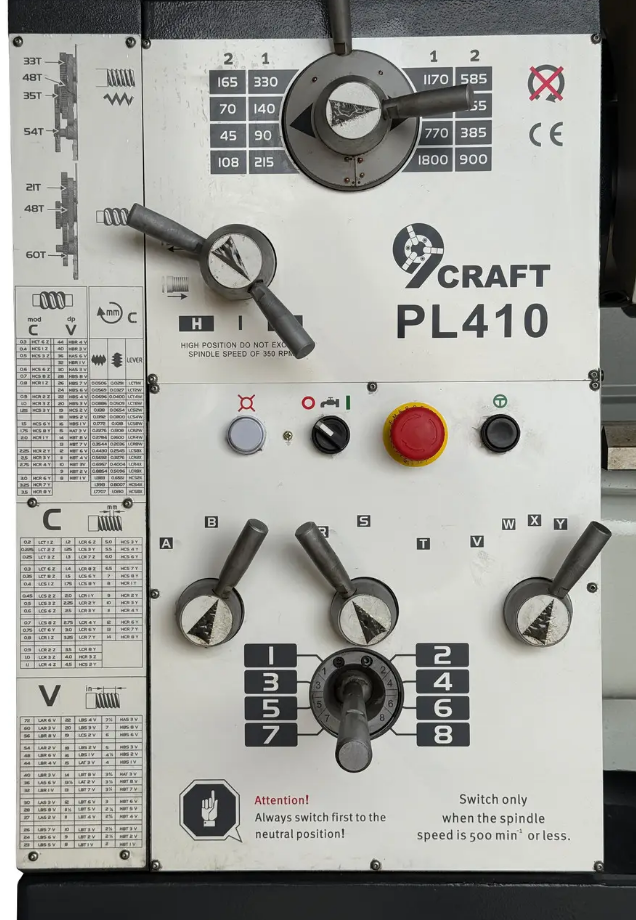

• Количество скоростей: 16 механических + 2 электрических
• Диапазон скоростей: 45–1800 об/мин

Подачи:

• Продольная автоподача: 0.025–0.85 мм/об (17 ступ.)
• Поперечная автоподача: 0.05–1.7 мм/об (17 ступ.)

Резьбы:

• Метрическая: 0.2–14 мм (39 поз.)
• Дюймовая: 72–2 TPI (45 поз.)
• Модульная: 0.3–3.5 мод. (18 поз.)
• Диаметральная: 44-8 DP (21 поз.)

Подающие узлы:

• Ход малой продольной подачи: 102 мм.
• Ход поперечной подачи: 210 мм

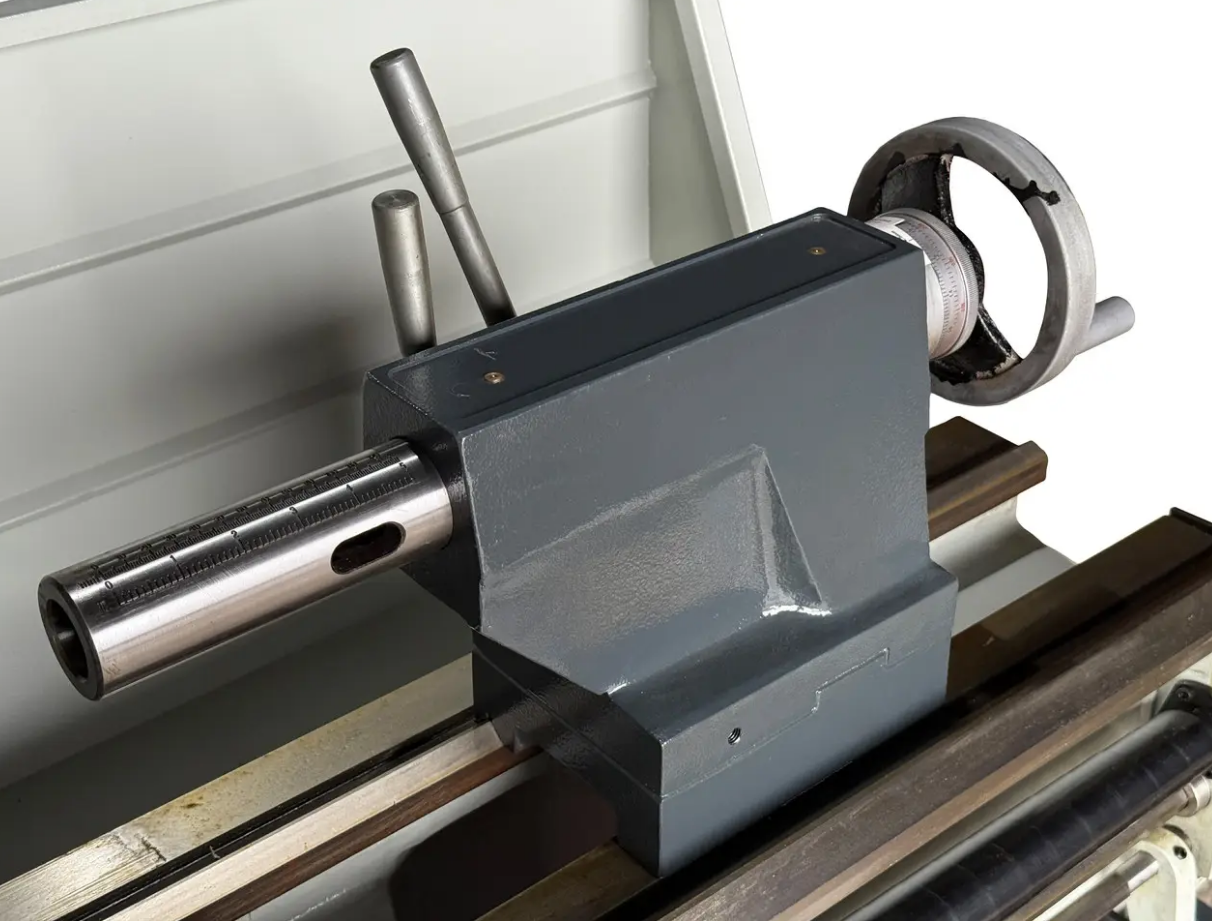

• Ход пиноли задней стрекозы: 130 мм
• Диаметр пиноли: 50 мм
• Конус пиноли: MT4

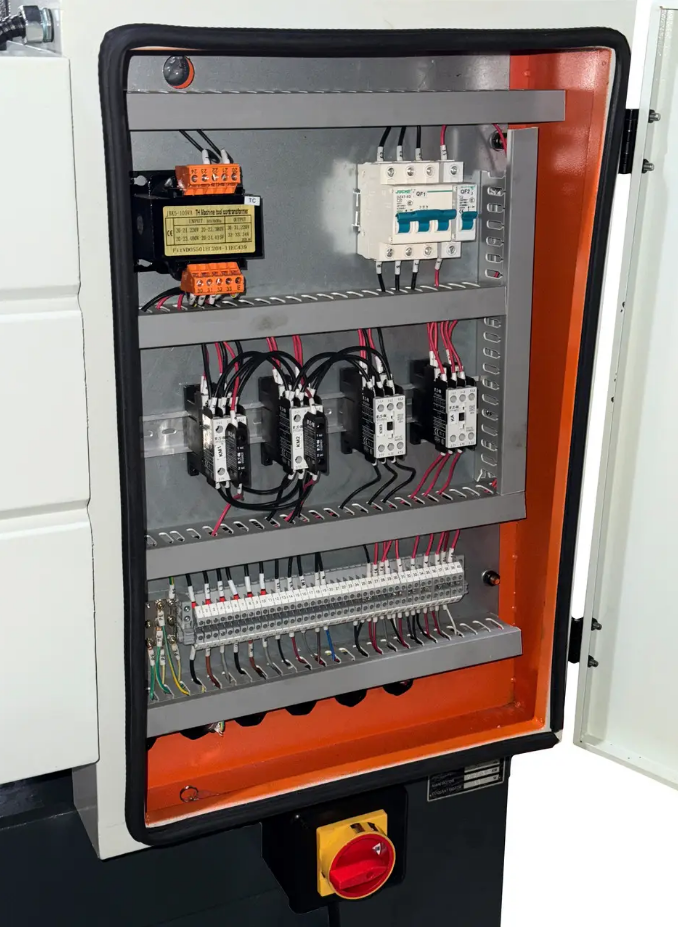

Электрическая часть:

• Мощность двигателя шпинделя: 3.3 кВт
• Питание: 380 В
• Мощность насоса СОЖ: 90 Вт.

Токарно-винторезный станок 9craft PL410 – надежный промышленный станок для точной металлообработки и нарезки метрических, дюймовых, модульных и диаметральных резьб. Оснащен трехосной системой индикации, комплектом патронов, планшайбой и люнетами. Оптимален для серийного и ремонтного производства, отличается высокой жесткостью, широким диапазоном скоростей и мощным двигателем 3,3 кВт. Подходит для предприятий, мастерских и производственных участков.

Характеристики

• Производитель – 9Craft
• Страна производитель – Китай
• Состояние - Новое
• ЧПУ- Нет
• Потребляемая мощность - 3.3 кВт
• Тип электродвигателя станка – асинхронный
• Диаметр обработки над станиной – 410 мм.
• Количество шпинделей – 1 шт.
• Диаметр отверстия шпинделя – 52 мм.
• Диаметр посадочного отверстия – 52 мм
• Максимальный диаметр диска – 580 мм
• Количество скоростей шпинделя – 32 шт.
• Расстояние между центрами – 1500 мм
• Диаметр пиноли – 50 мм
• Ход пиноли 1-30 мм
• Количество оборотов холостого хода – 1800 об/мин
• Диаметр обточки над суппортом – 255 мм.
• Потребляемый ток – 10 А
• Напряжение – 380 В
• Частота – 50 GHz
• Вес – 2150 кг
• Длина – 2560 мм
• Ширина – 1000 мм
• Высота – 1640 мм
• Длина заготовки – 1500 мм.
• Ширина заготовки – 1500 мм.
• Толщина заготовки – 580 мм.
• Метрическая резьба, М – 39 мм
• Дюймовая резьба – 45 Tpi
• Конус задней стрекозы - МК4
