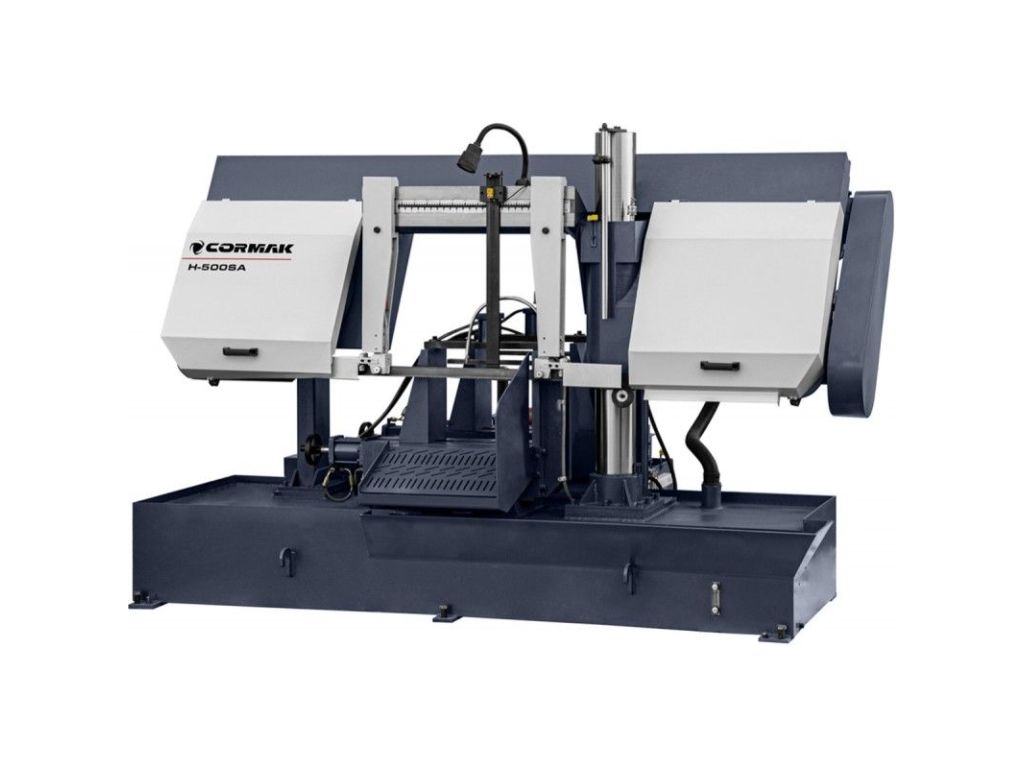

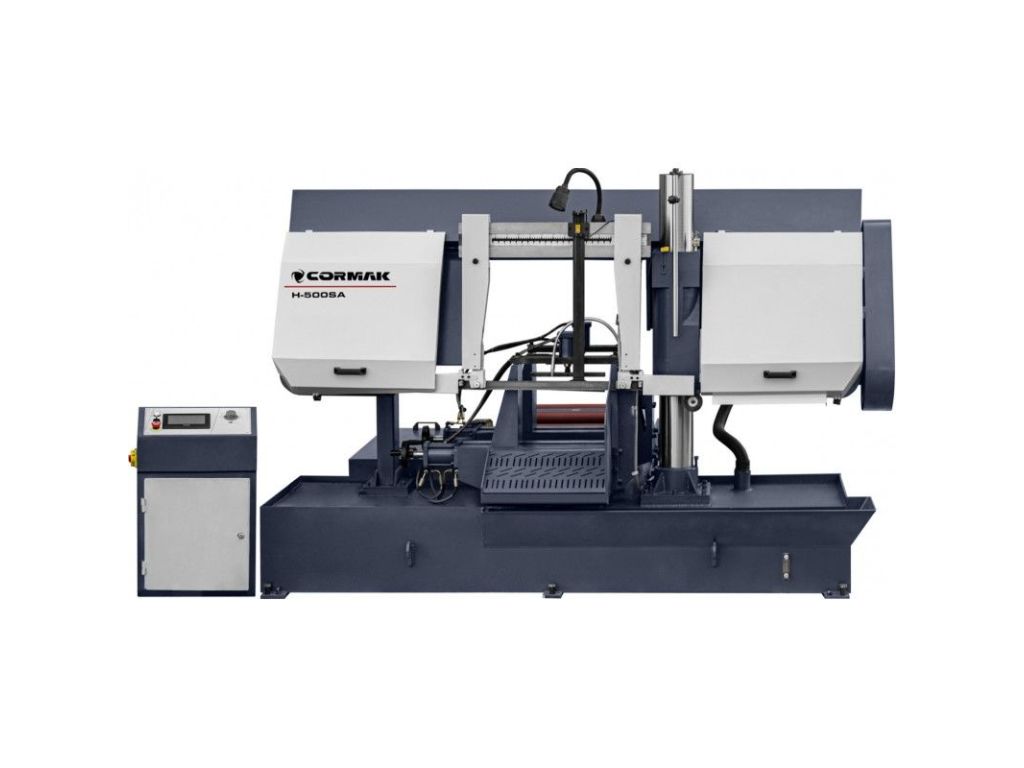

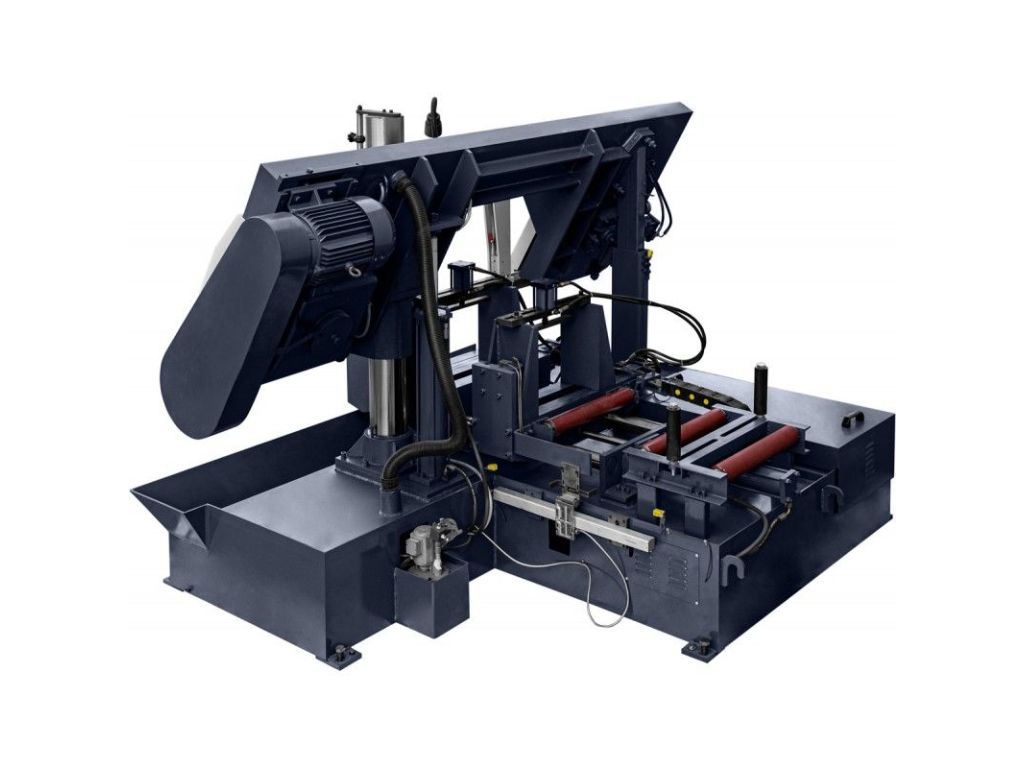

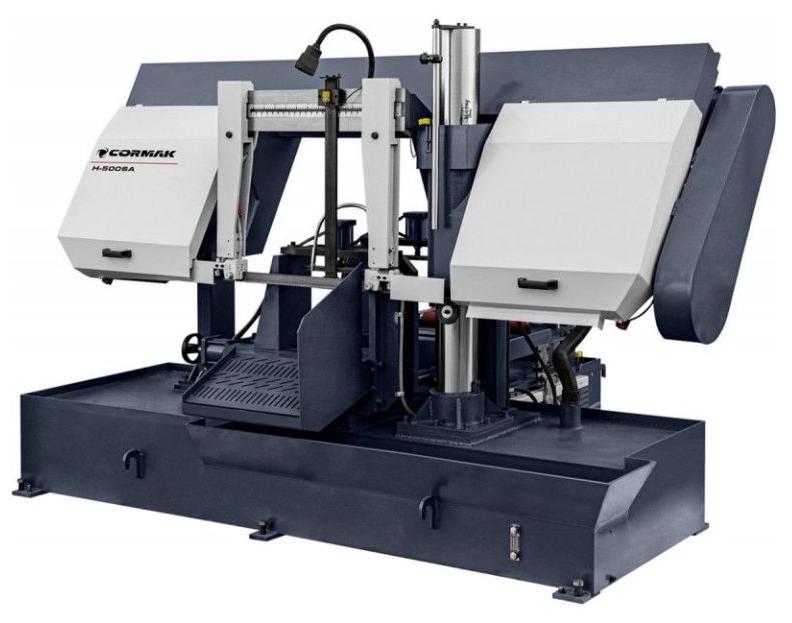

Автоматический ленточнопильный станок CORMAK H-500SA

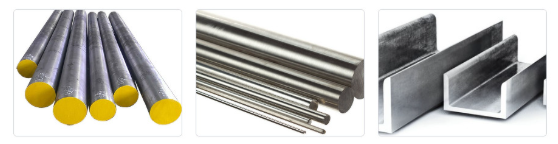

Ленточнопильные станки по металлу  Сormak служат для высокопроизводительной резки металлов*, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки размера труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопилочного отрезного станка является ленточная пилка, сваренная в кольцо и натянутая на шкивах.

Область применения

• Автоматические ленточнопильные станки используются на больших производственных предприятиях для нарезки большого количества серийных заготовок. Основное преимущество его заключается в том, что работа оператора сведена к минимуму: он только задает необходимые параметры.
• Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резки на определенную длину материала, способные работать в трехсменном режиме и резать заготовки на заданные отрезки без оператора.

Нарезка мелких серий заготовок

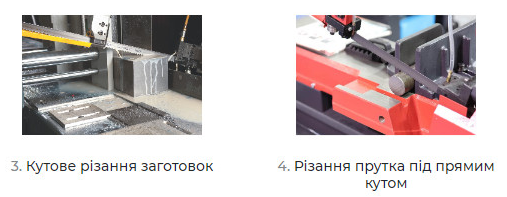

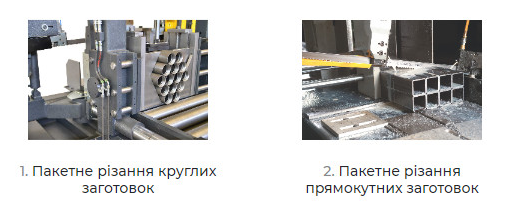

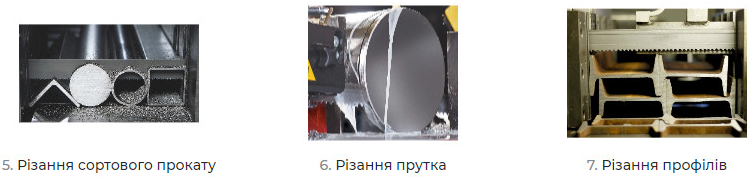

Схемы обработки

Конструктивные особенности

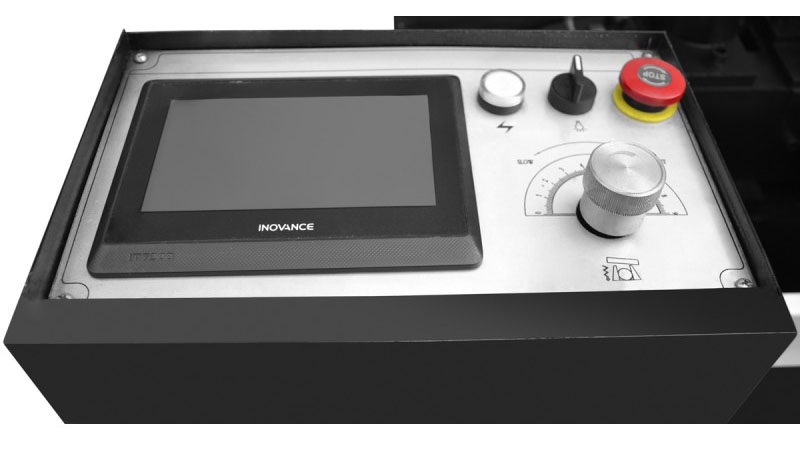

Система автоматического управления станком

Полностью автоматический станок с сенсорным дисплеем и удобным интуитивно понятным интерфейсом управления.

В операционной системе управление разделено на ручной и полностью автоматический цикл, управляемый преобразованием человеко-машинного интерфейса.

На ленточно-пильном станке установлены двойные тиски, одни используются для зажима при распылении, другие для подачи заготовки на заданный размер. Длина подачи контролируется ультрафиолетовым датчиком движения, контролирующим нулевую точку и величину перемещения заготовки.

Ленточнопильный станок с ЧПУ подходит для крупносерийного производства, со стабильной производительностью и высокой эффективностью. Он может заменить Вам 3 ручных ленточнопилочных станка и соответственно Вы можете использовать одного рабочего вместо 3-х. А если устанавливать несколько автоматических станков, то один рабочий может обслуживать несколько автоматов одновременно или Вы можете использовать рабочего с любого другого станка, потому что ему нужно лишь установить материал и запустить программу.

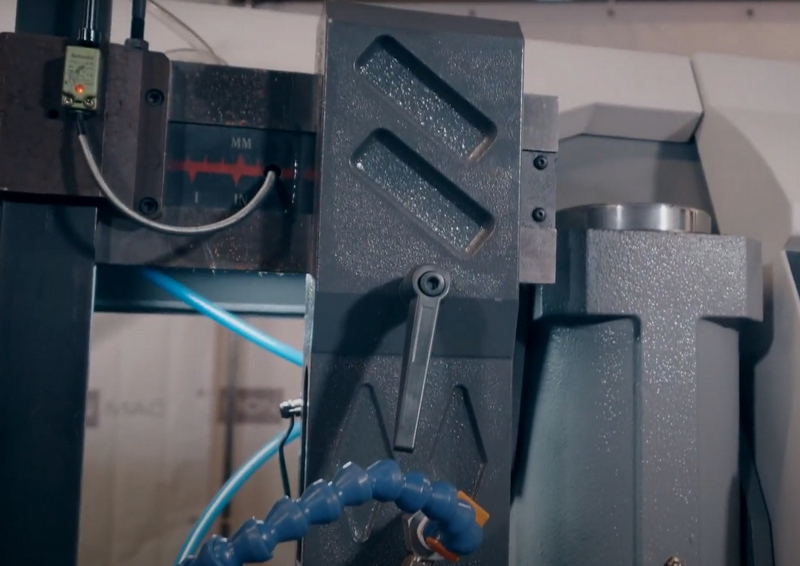

Регулировка ширины распила

Позволяет исключить «болтание» полотна при распылении заготовок малого диаметра и позволяет применить более агрессивный режим резки.

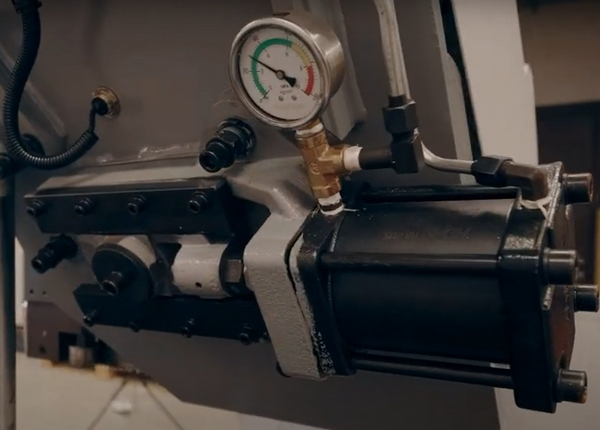

Гидравлическое натяжение ленточного полотна с манометром

Позволяет тонко контролировать усилие натяжения, так как в процессе распыления холст нагревается и растягивается.

Характеристики

• Напряжение: 400 В
• Гарантия: 12 месяцев
• Вес: 2400 кг
• Размеры: 2900x2200x1900 мм
• Мощность: 7,1 кВт
• Механизм опускания головы: Двухколонка.
• Рез под углами: -45° до +60°
• Длина пильного диска: 5550 мм.
• Ширина пильного диска: 41 мм.
• Толщина пилы: 1,3 мм.
• Скорость холста: 40/60/80 м/мин
• Макс. диаметр резки круглой древесины 90°: 500 мм
• Макс. квадратный диаметр резки 90°: 500x500 мм
• Макс. диаметр прямоугольной резки 90°: 500x500 мм
