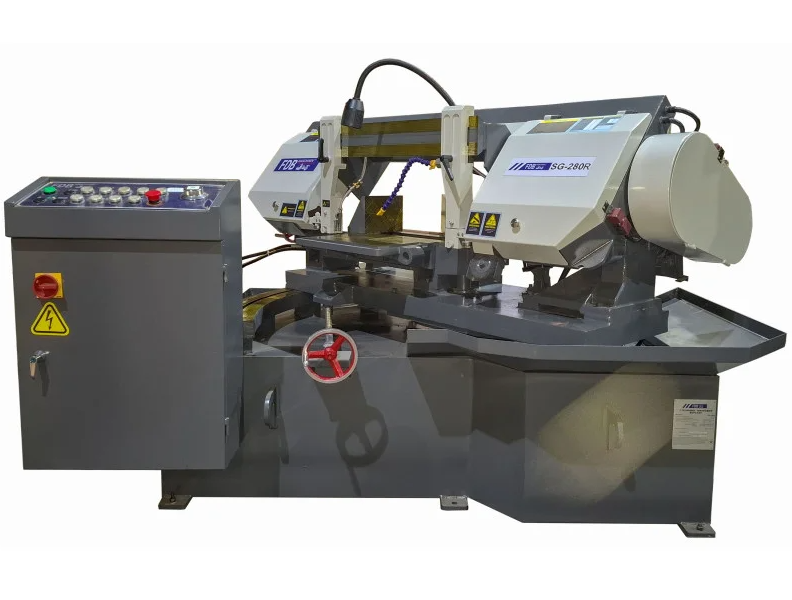

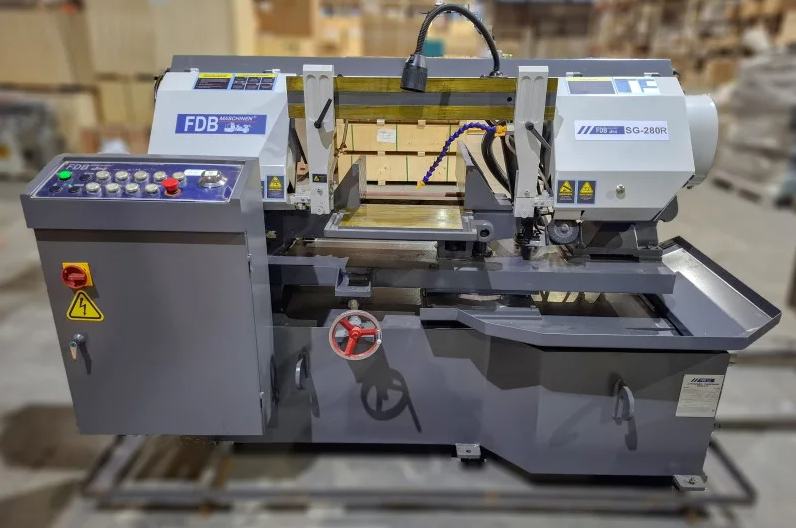

Ленточная пила по металлу FDB Maschinen SG 280 R

Этот ленточнопильный станок является полуавтоматическим ленточнопильным станком, который в основном используется для распиловки малых и средних профилей. Угол поворота управляется вручную.

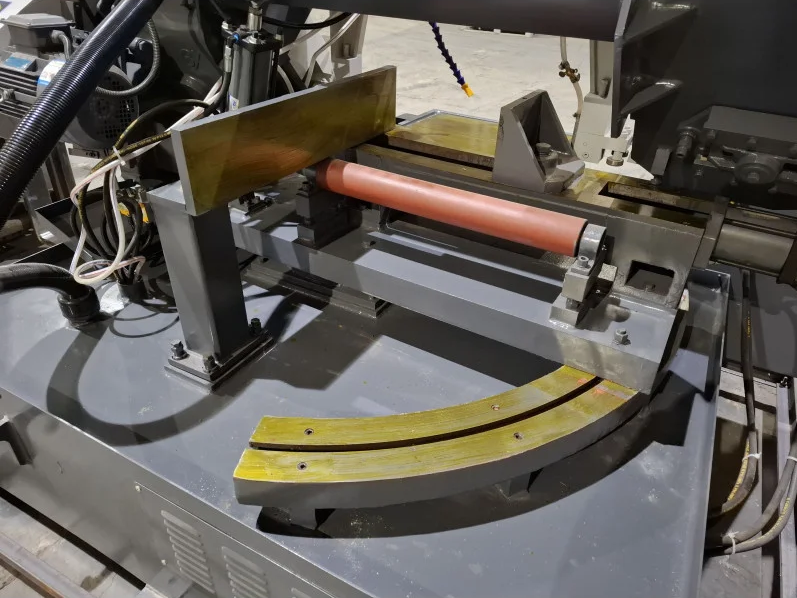

Основой ленточнопильного станка является стальная плита, а вращающийся вал установлен на основании. Когда требуется угол распила, пильная рама может поворачиваться вокруг вращающегося вала в диапазоне от 0 до 45º. Вращение угла осуществляется с помощью ручного винта, а шкала выравнивается вручную.

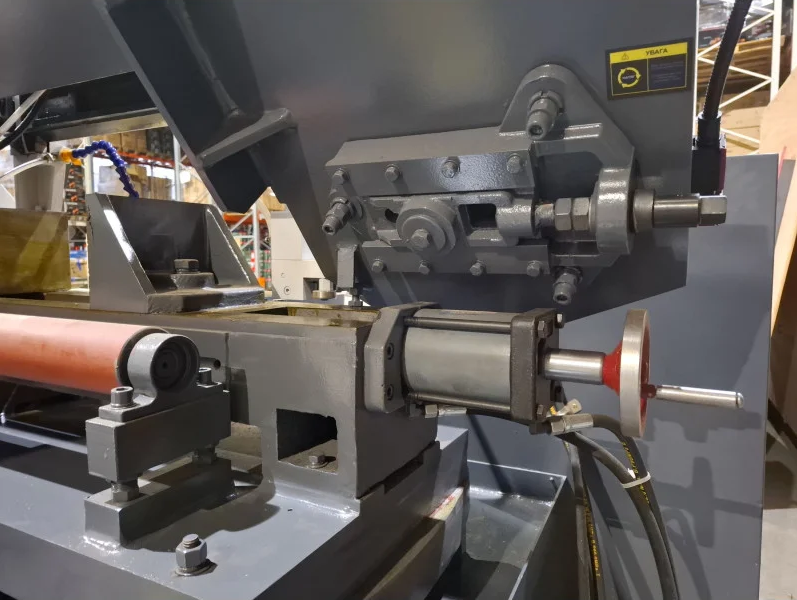

Подъем пильной рамы осуществляется по типу Pivot, пильная рама перемещается вверх и вниз вокруг вращающегося вала, приводимого в движение масляным цилиндром, а нижняя часть масляного цилиндра принимает тип петли, чтобы избежать чрезмерного позиционирования и повлиять на стабильность подъема и опускания пильной рамы.

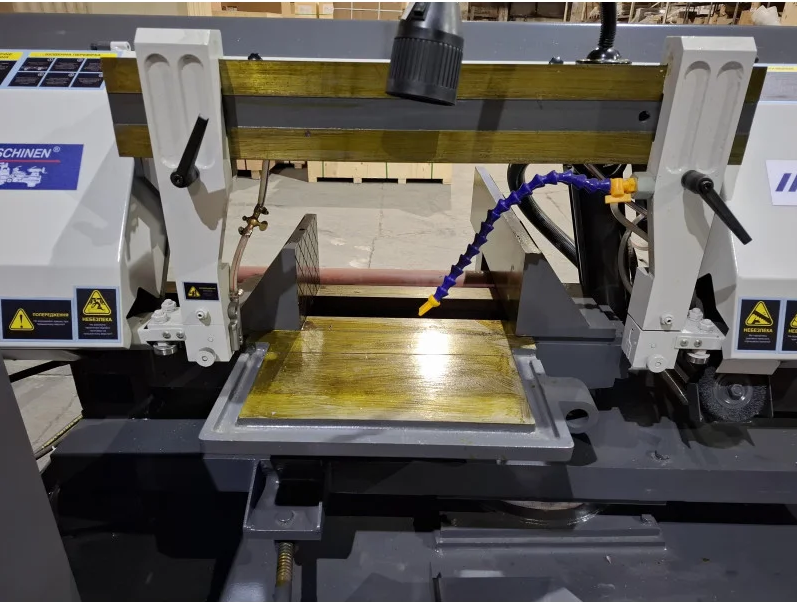

Этот ленточнопильный станок Miter Cutting разработан с отдельным электрическим шкафом управления. Все электрические компоненты установлены в электрическом шкафу. Для обеспечения безопасности между каждым действием предусмотрены блокировки. В частности: Если тиски не зажаты, главный привод не может работать; Во время процесса распиловки тиски не должны быть ослаблены; Все действия контролируются линиями реле и кнопками.

Особенности FDB Maschinen SG 280R

• рез под углом 45 градусов;
• опускание и подъем рамы осуществляется автоматически;

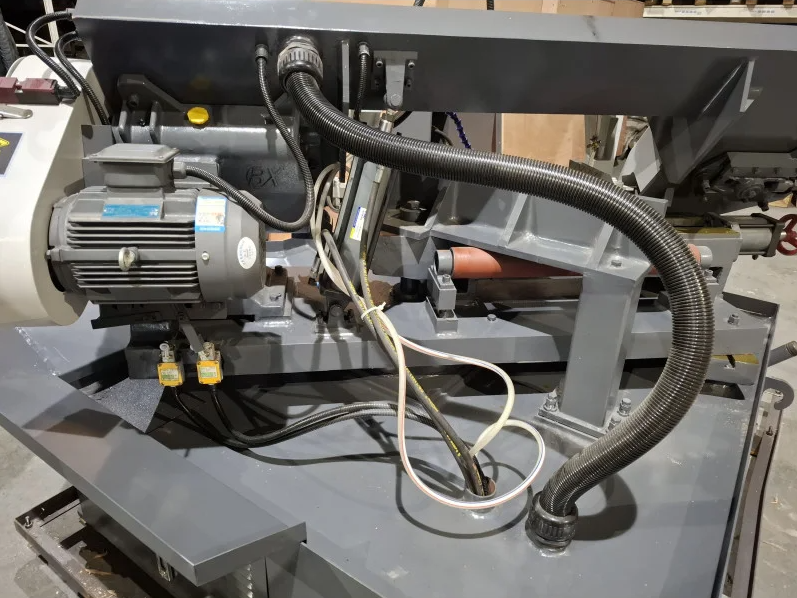

• станок оснащен трехфазным двигателем;
• точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости за счет конических подшипников и твердосплавных пластин;
• термозащита электродвигателя;
• система смазки и охлаждения полотна;
• дисковая щётка для очисти полотна от стружки;
• 5 скоростей движения полотна;
• освещение зоны резания.

Характеристики

• Мощность двигателя ленточного полотна, кВт: 3,0
• Мощность двигателя гидравлического насоса, кВт: 0,75
• Мощность двигателя подачи смазывающе-охлаждающей жидкости, кВт: 0,06
• Номинальные параметры электрической сети, В/Гц: 50 / 380
• Размер пильного полотна (ДхШхТ), мм: 34×1,1×3860
• Сила натяжения пильного полотна, Мпа: 25-30
• Угол реза, град.: 45°
• Максимальные параметры резания заготовки 45°, мм:
• Круглая, Ø: 280
• Прямоугольная, ширина х высота: 300×220
• Максимальные параметры резания заготовки 45°, мм:
• Круглая, Ø: 280
• Прямоугольная, ширина х высота: 200х200
• Скорость пильного полотна, м/мин: 25/35/45/60/80
• Способ изменения скорости движения пильного полотна: ручная перекидка ремня
• Объём смазывающе-охлаждающей жидкости. Л: 30
• Объём гидравлической жидкости, л: 40
• Давление в гидравлической системе, Мпа: ≤3.5
• Подающий рольганг: ---
• Принимающий рольганг: Да
• Габаритные размеры станка без рольганга (ДхШхВ), мм: 2020×1520×1300
• Вес станка, кг: 1500
