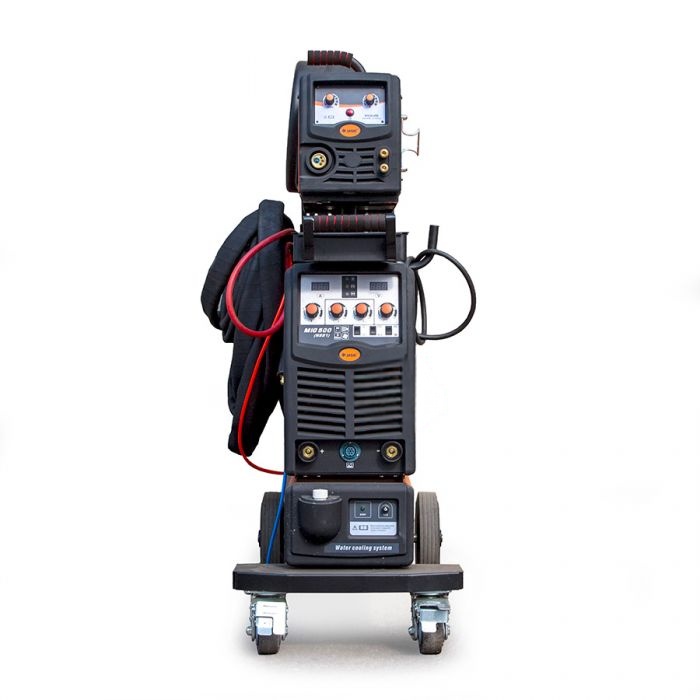

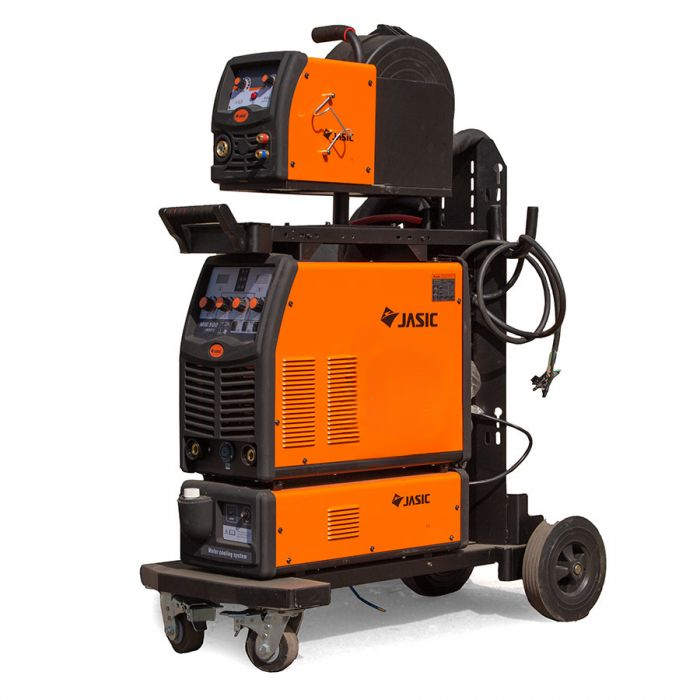

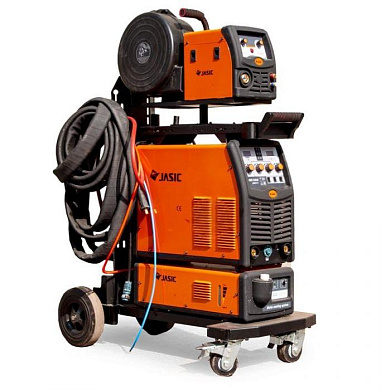

Сварочный полуавтомат Jasic MIG-500 (N221)

Jasic MIG-500 (N221) – это промышленный сварочный источник, предназначенный для полуавтоматической (MIG/MAG) и ручной дуговой (MMA) сварки. Основное его преимущество – это максимально полная комплектация для организации передвижного поста полуавтоматической сварки. Изначально источник комплектуется горелкой и блоком жидкостного охлаждения к ней. Также в комплект поставки входит тележка для транспортировки сварочного источника и блока охлаждения с небольшой площадкой в задней части для установки баллона с защитным газом. Блок подачи проволоки устанавливается на вращающуюся турель с углом поворота 360°. Весь комплект отлично скомпонован для удобной и безопасной эксплуатации: высокие колеса с повышенной проходимостью, есть цепи для крепления баллона к стойке тележки и держатели для крепления кабелей и шлангов.

Управление процессом сварки рассредоточено между панель источника и панелью механизма подачи проволоки. Так на панели механизма расположено управление основными параметрами полуавтоматической сварки: скоростью подачи проволоки (сварочного тока) и сварочным напряжением. Там же расположен разъем (KZ-2) для подключения сварочной горелки и выводы для подключения шлангов системы охлаждения горелки.

На панели источника расположены дисплеи для отображения скорости подачи проволоки (силы тока) и сварочного напряжения, а под ними блок рукояток для установки:

• тока сварки (MMA режим)
• тока заварки кратера
• напряжения заварки кратера
• величины индуктивности (MIG режим)

Помимо рукояток управления на панели источника также располагаются блок индикаторов: напряжение, сеть, перегрузка и блок тумблеров для переключения режимов работы источника:

• 2Т/4Т
• сварка/проверка газа
• MIG/MMA

Возможна работа сварочной проволокой сплошного сечения диаметрами 0.8, 1.0, 1.2 или 1.6 мм, а также с порошковой (в т.ч. самозащитной) проволокой. Допустимый вес катушки с проволокой до 15 кг. Механизм подачи четырехроликовый, вынесен в отдельный корпус. Мощности механизма достаточно для того, чтобы работать с горелками, длина шланг-пакета у которых 5 м. При необходимости механизм подачи проволоки снимается с турели и может быть удален от источника на длину кабеля управления (5). Питание источника от трехфазной сети 380В.

Преимущества

• полная комплектация
• мобильность
• надежность исполнения

Характеристики

• Бренд: Jasic
• Вид сварки/резки: MMA MIG
• Тип сварочного тока: DC
• Напряжение питающей сети: 380 В ± 15% (3 фазы)
• Сварочный ток MIG/MAG (min): 50 А
• Сварочный ток MIG/MAG (max): 500 А
• ПВ (40 °С): 60 %
• Сварочный ток (ПВ 100%): 387 А
• Потребляемая мощность (полная): 24,7 кВА
• Потребляемая мощность (активная): 22.97 кВт
• Напряжение холостого хода: 75 В
• Скорость подачи проволоки: 1,5 - 18 м/мин.
• Подающее устройство: в отдельном корпусе
• Количество роликов: 4
• Диаметр сварочной проволоки: 0,8 / 1,0 / 1,2 / 1,6 мм
• Коэффициент мощности (cos φ): 0,93
• КПД: 85 %
• Класс изоляции: F
• Степень защиты: IP21S
• Вес: 100 кг
• Габаритные размеры (Д х Ш х В): 639 x 292 x 558 мм
• Диапазон рабочего напряжения: 15 - 48 В

В комплекте

1. сварочный источник Jasic MIG-500 (N221) – 1 шт.
2. подающий механизм P045  – 1 шт.
3. кабель управления с кабель-шланговым пакетом (5м) – 1 шт.
4. блок жидкостного охлаждения (9 л) – 1 шт.
5. горелка типа MB-501D (5 м) – 1 шт.
6. клемма массы с кабелем (3 м) – 1 шт.
7. тележка – 1 шт.
8. паспорт (инструкция по эксплуатации) – 1 шт.
