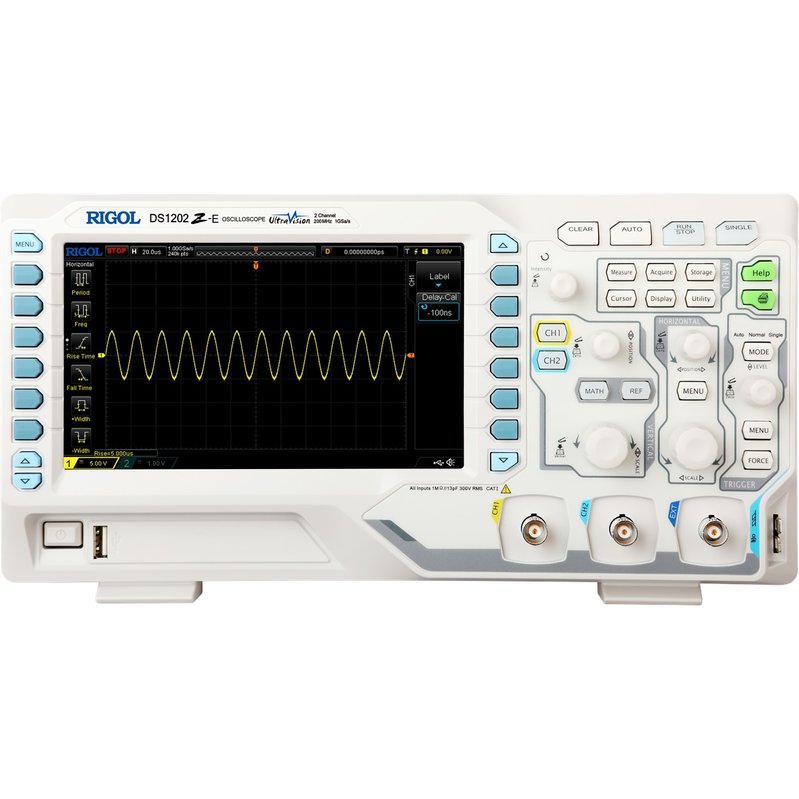

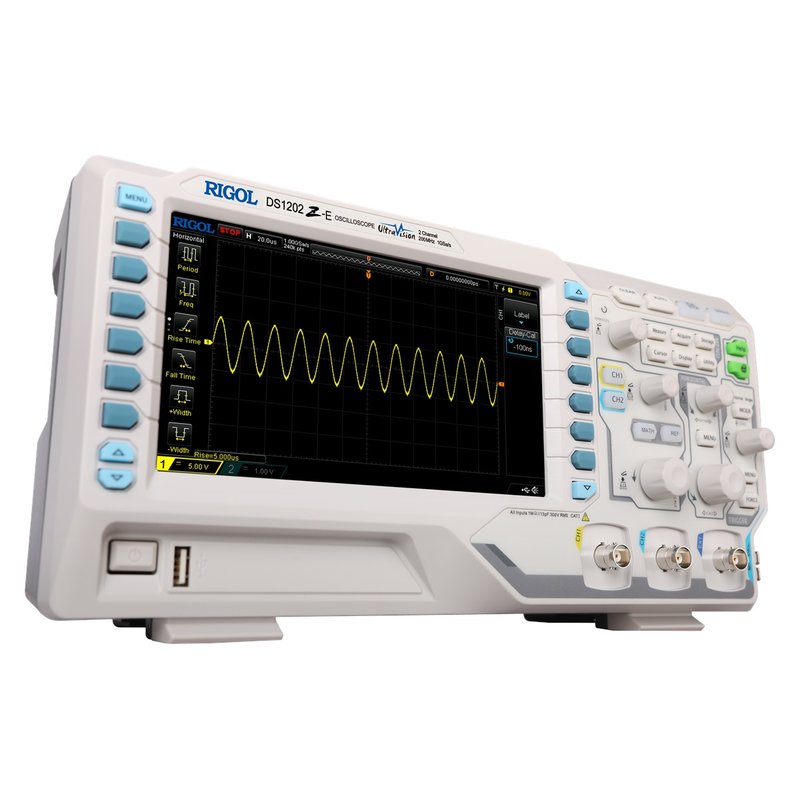

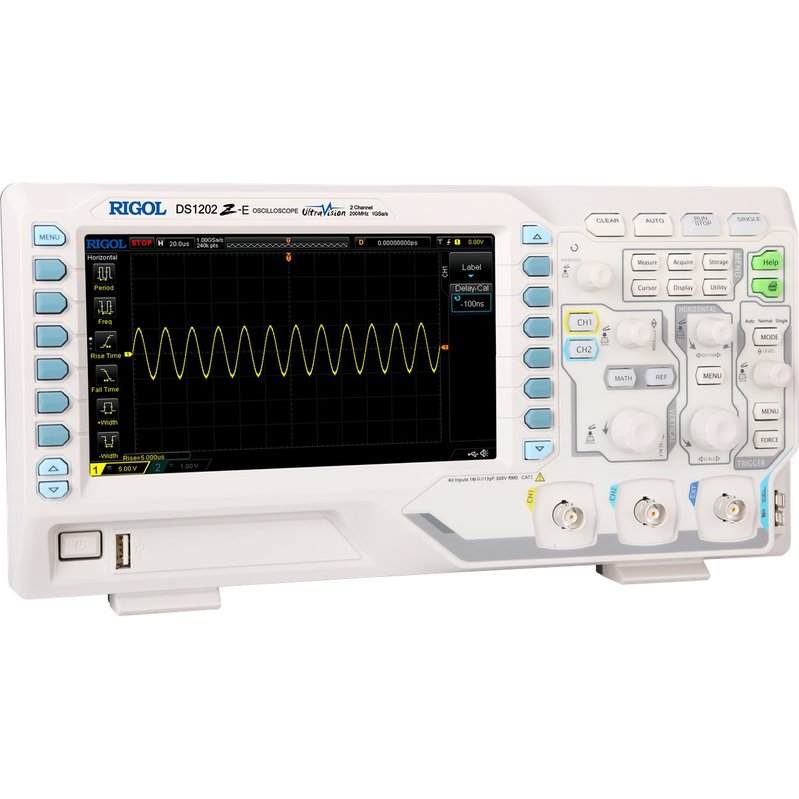

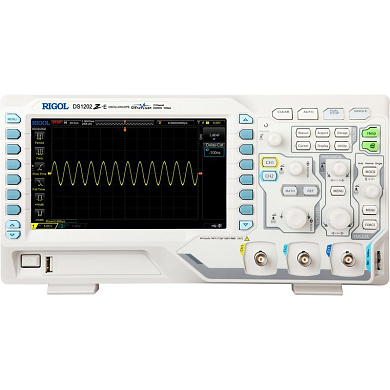

Цифровой осциллограф RIGOL DS1202Z-E

RIGOL DS1202Z-E – это высококачественный двухканальный цифровой осциллограф с полосой пропускания 200 МГЦ и частотой дискретизации в реальном времени 1 Гвыб/с. Прибор захватывает 30 000 осциллограмм в секунду, а удобный 7-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограмм.

Цифровой осциллограф RIGOL DS1202Z-E идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.

Особенности

• Полоса пропускания: 200 МГц.
• 2 канала.
• Частота дискретизации в реальном времени: 1 Гвыб/с.
• Глубина памяти: 24 МБ.
• Скорость захвата осциллограмм: до 30 000 осциллограмм/сек.
• Функция записи и воспроизведения  до 60000 кадров в реальном времени.
• Инновационная технология UltraVision.
• Различные функции запуска и декодирование по последовательной шине.
• Низкий уровень шума, диапазон вертикальной чувствительности: 1 мВ/дел – 10 В/дел.
• Интерфейсы: USB Host&Device, LAN (LXI), AUX.
• Компактный, легкий и простой в использовании.
• 7-дюймовый TFT-WVGA-дисплей с градацией интенсивности (800 x 480).

Технические характеристики

• Полоса пропускания: 200 МГц
• Каналы: 2
• Частота дискретизации в реальном времени: 1 Гвыб/с (один канал), 500 Мвыб/с (два канала)
• Глубина памяти стандартно: 24 МБ (один канал), 12 МБ (два канала)
• Запись осциллограмм: 30 000 осциллограмм/сек
• Диапазон вертикальной чувствительности: 1 мВ/дел – 10 В/дел
• Диапазон смещения: 1 мВ/дел - 499 мВ/дел: ± 2 В, 500 мВ/дел - 10 В/дел: ± 100 В
• Вертикальное разрешение: 8 бит
• Математические функции: A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter
• Выходное напряжение: ~ 3 Впик-пик
• Частота: 1 кГц
• Мощность: 50 Вт (макс.)
• Напряжение: 100 В-240 В, 45 Гц-440 Гц
• Метод охлаждения: вентилятор
• Диапазон температур рабочая: от 0°C до +50°C
• Диапазон температур хранения: от -40°C до +60°C
• Дисплей: 7-дюймовый цветной ЖК (800 × 480)
• Вес без упаковки: 2,9 кг ± 0,2 кг; с упаковкой 3,5 кг ± 0,5 кг
• Размеры: 313,1 мм × 160,8 мм × 122,4 мм
