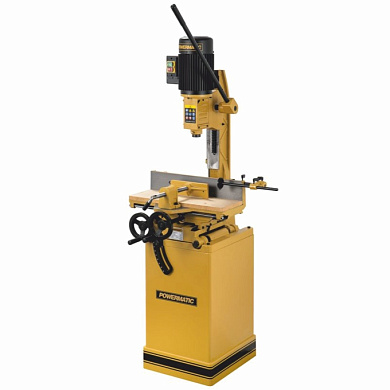

Долбёжно-пазовальный станок Powermatic 719T

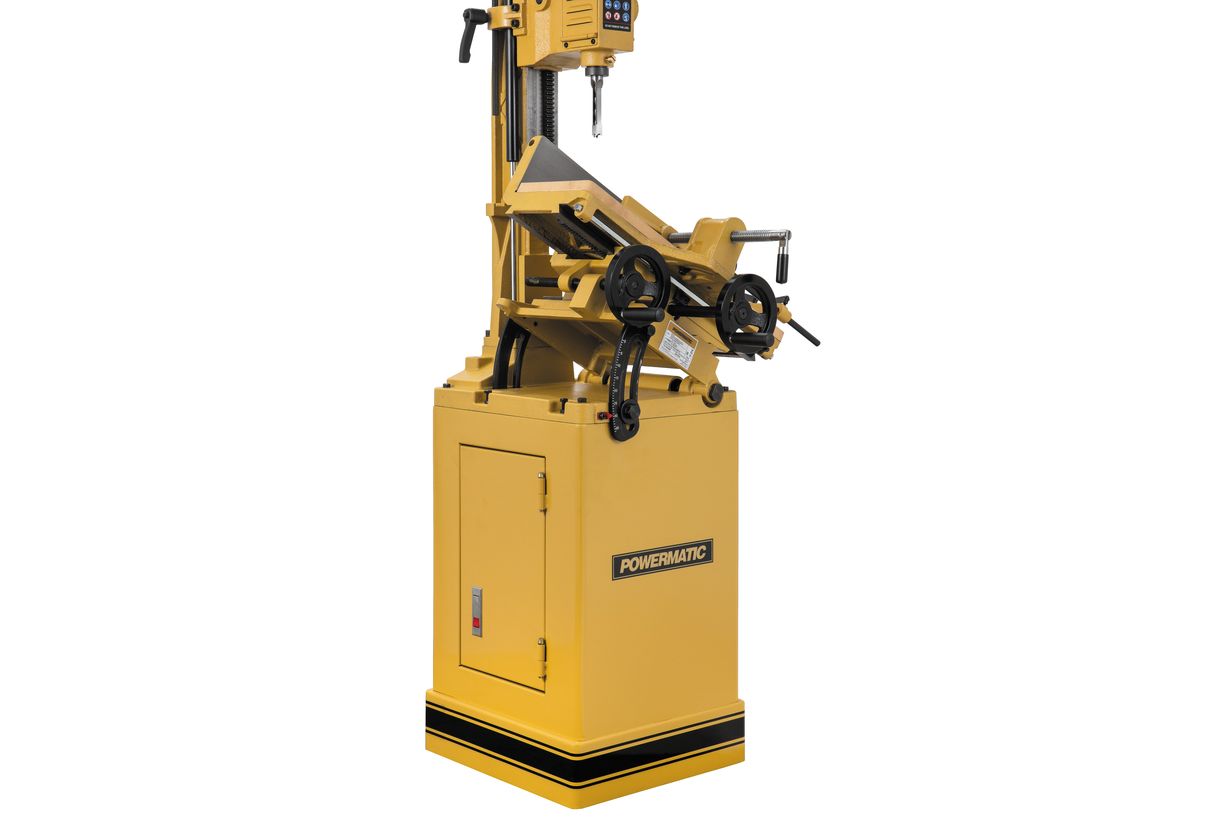

Профессиональный долбёжно-пазовальный станок Powermatic 719T, оснащенный координатным столом и механизмом его наклона. Он нужен для стыковки деталей под углами, отличными от 90° (применяется при создании сложных конструкций, наподобие многогранных оконных рам). Регулировка наклона производится по транспортирной шкале с передней стороны станка, фиксация сквозным винтовым зажимом сразу с двух сторон основания.

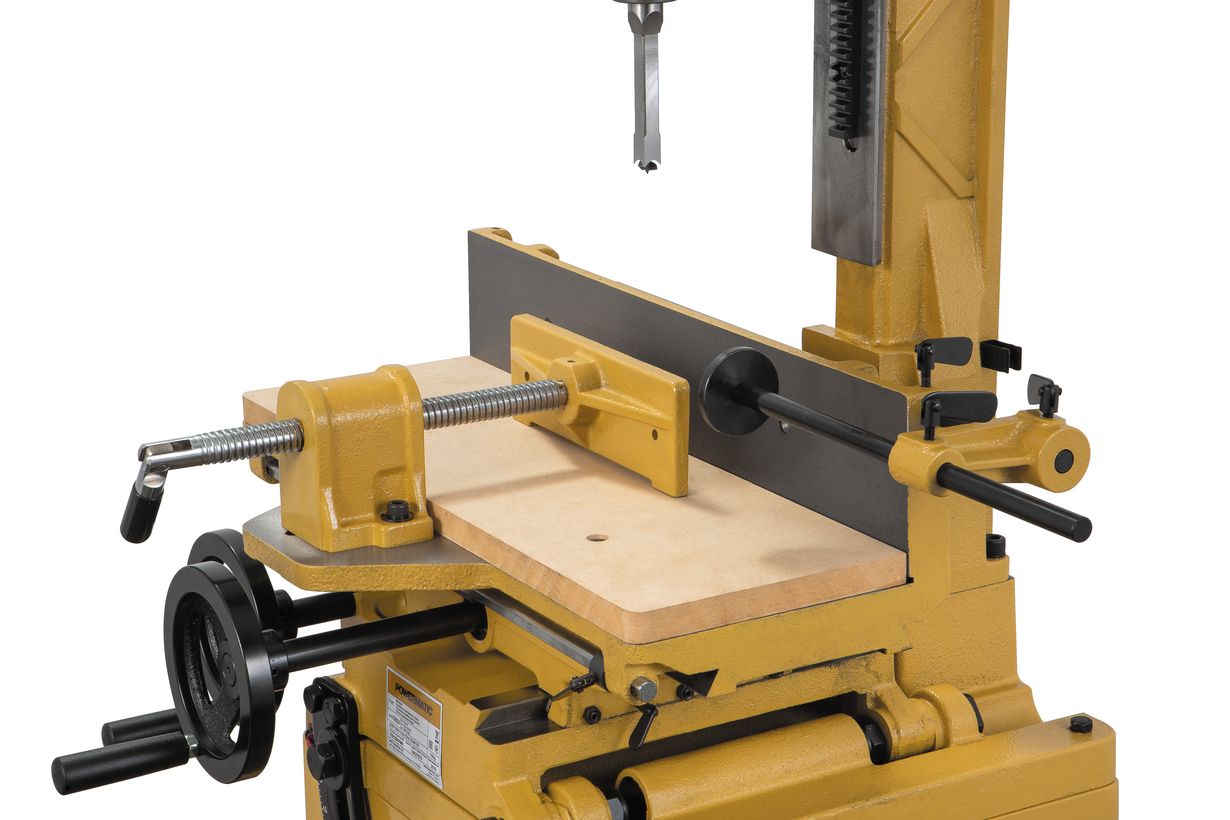

Стол с подачей по двум осям оборудован винтовым прижимом заготовки, на нём обрабатывают детали высотой до 195 мм. Возможность делать поперечные и продольные пазы за одну установку заготовки обеспечивает высокую точность и простоту эксплуатации. Предусмотрен регулируемый торцевой упор, удобный для выполнения многократно повторяющихся операций с одинаковыми изделиями.

Такая операция, как врезка замков в готовые изделия (дверное полотно, оконный переплет и пр.), тоже может выполняться, несмотря на их большой габарит. Для этого сверлильную часть поворачивают вокруг колонны на 180° и закрепляют в этом положении. Деталь располагают на полу с использованием подкладок необходимой толщины.

Станок отличается удачным сочетанием универсальности и точности при сравнительно компактных размерах.

Особенности

• Реечный механизм подачи с газовым упором
• Регулируемый упор глубины долбления
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Регулируемый торцевой упор заготовки

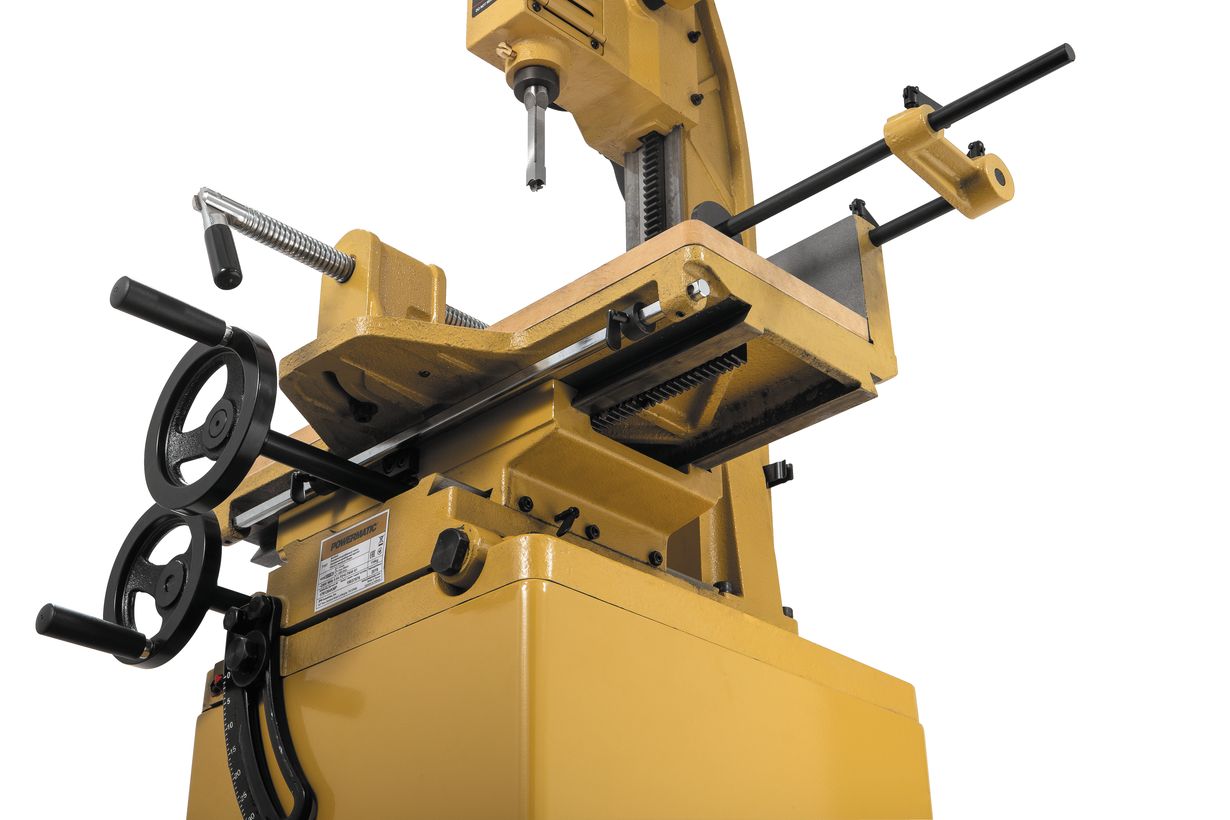

• Координатный рабочий стол с маховиками подачи по осям
• Регулируемые ограничители хода по осям
• Рабочий стол из чугунного литья с деревянной накладкой
• Возможность поворота колонны на 180° для работы с высокими заготовками над полом

Характеристики

• Напряжение, В: 230
• Потребляемая (выходная) мощность двигателя, кВт: 1,3 (0,75)
• Частота вращения шпинделя на холостом ходу, об/мин: 1400
• Размеры рабочего стола (ДхШ), мм: 520х180 мм
• Угол наклона стола: 0-35°
• Максимальный диаметр зажима сверлильного патрона: 13 мм
• Ход резца: 200 мм
• Размеры упора заготовки (ДхВ): 520 х 115 мм
• Максимальное расстояние от упора до центра резца: 100 мм
• Максимальный размер резца (твердые/ мягкие породы): 19/ 25 мм
• Максимальная высота заготовки от стола, мм: 195
• Ход стола по осям (продольный/ поперечный): 400/ 100 мм
• Страна производителя: Тайвань
• Длина, мм: 540
• Ширина, мм: 550
• Высота, мм: 1880
• Масса, кг: 125
• Длина в упаковке, см: 98
• Ширина в упаковке, см: 59
• Высота в упаковке, см: 59
• Масса в упаковке, кг: 125

Комплектация

1. Сверлильный патрон и зажимной ключ

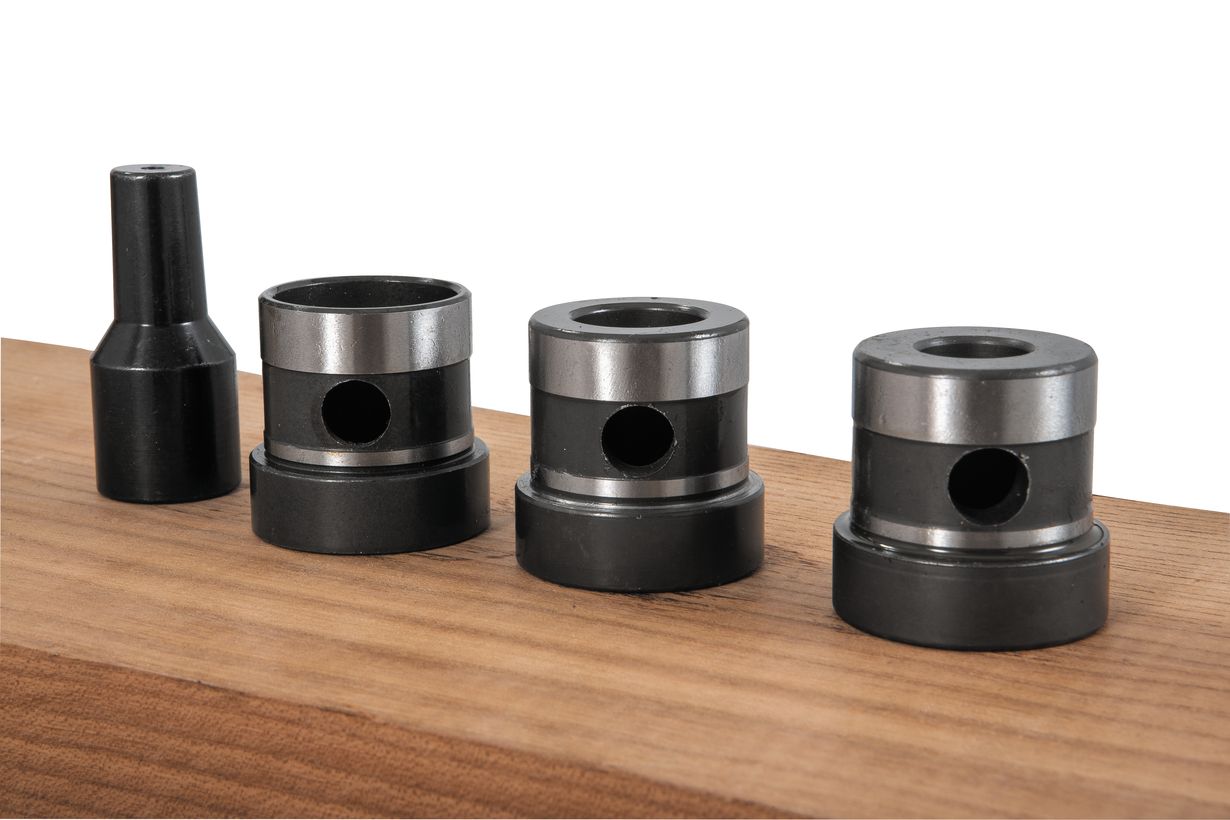

2. Втулки для установки резцов с хвостовиком 5/8”, 3/4”, 13/16” и 1-3/16”
3. Торцевой упор
4. Винтовой прижим заготовки
5. Накладка из МДФ для рабочего стола
6. Закрытая подставка с отсеком для инструмента
