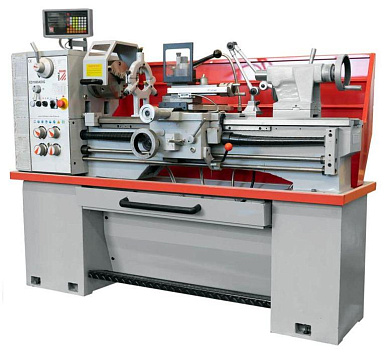

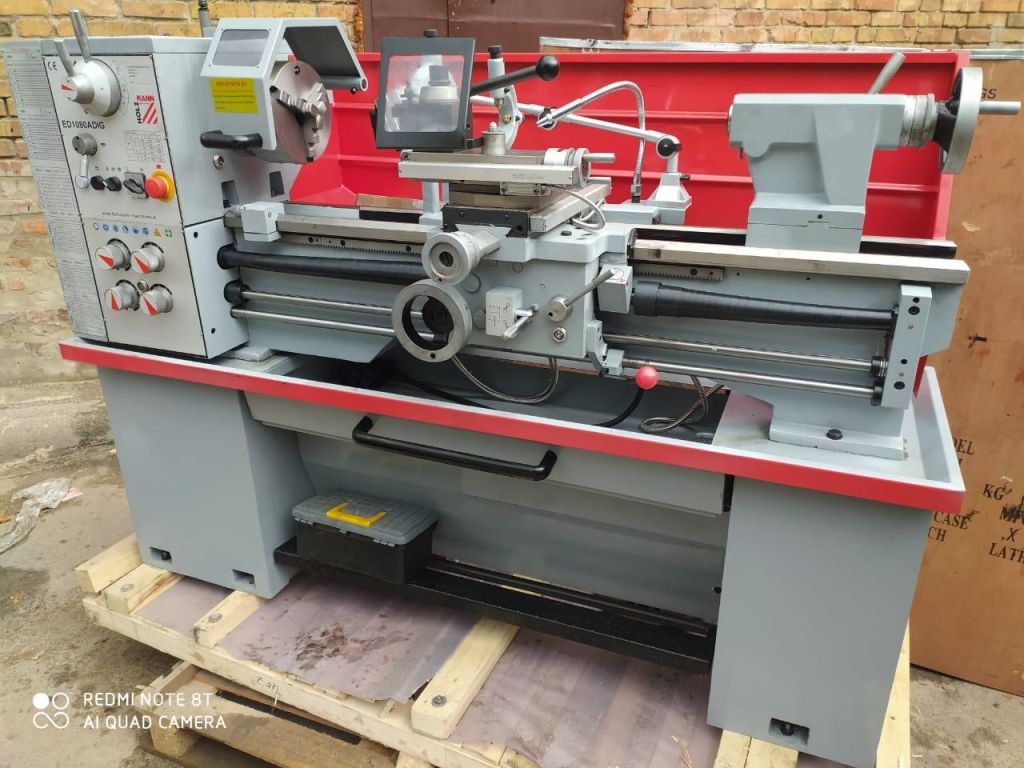

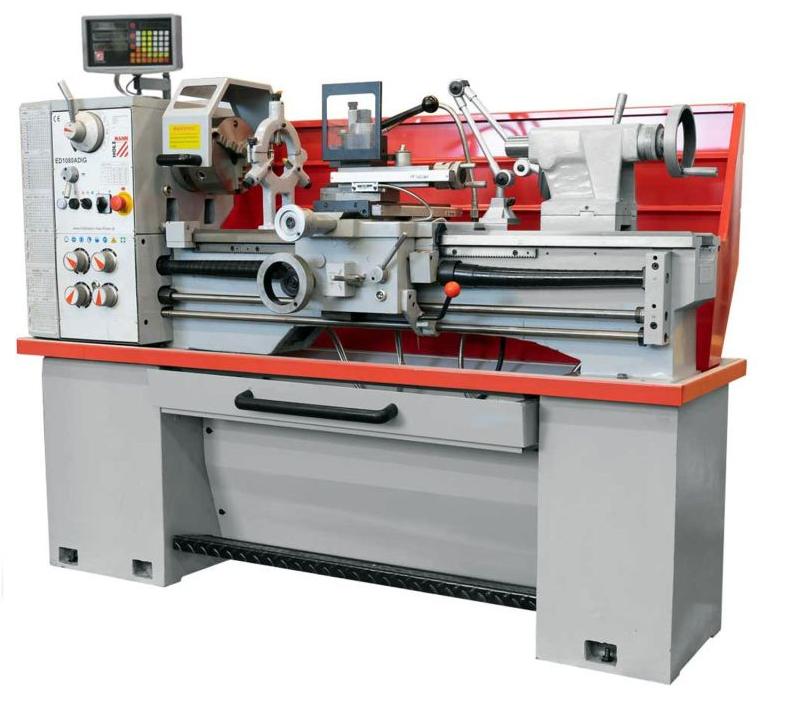

Токарный станок по металлу Holzmann ED 1080ADIG

Токарно-винторезные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.

Класс точности Н.

В данном станке увеличен диаметр отверстия в шпинделе до 52 мм, стоят более жесткие подшипники, выше частота вращения шпинделя. Для удобства работы и повышения точности применяется Устройство цифровой индикации – УЦИ.

Область применения

Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.

Особенности

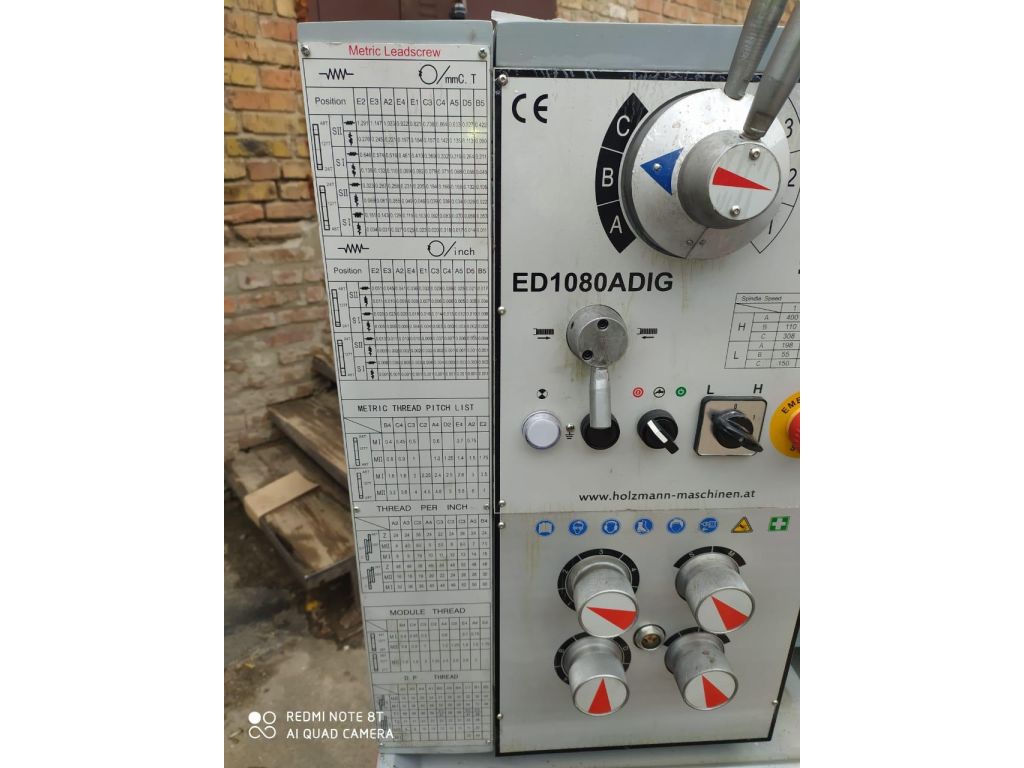

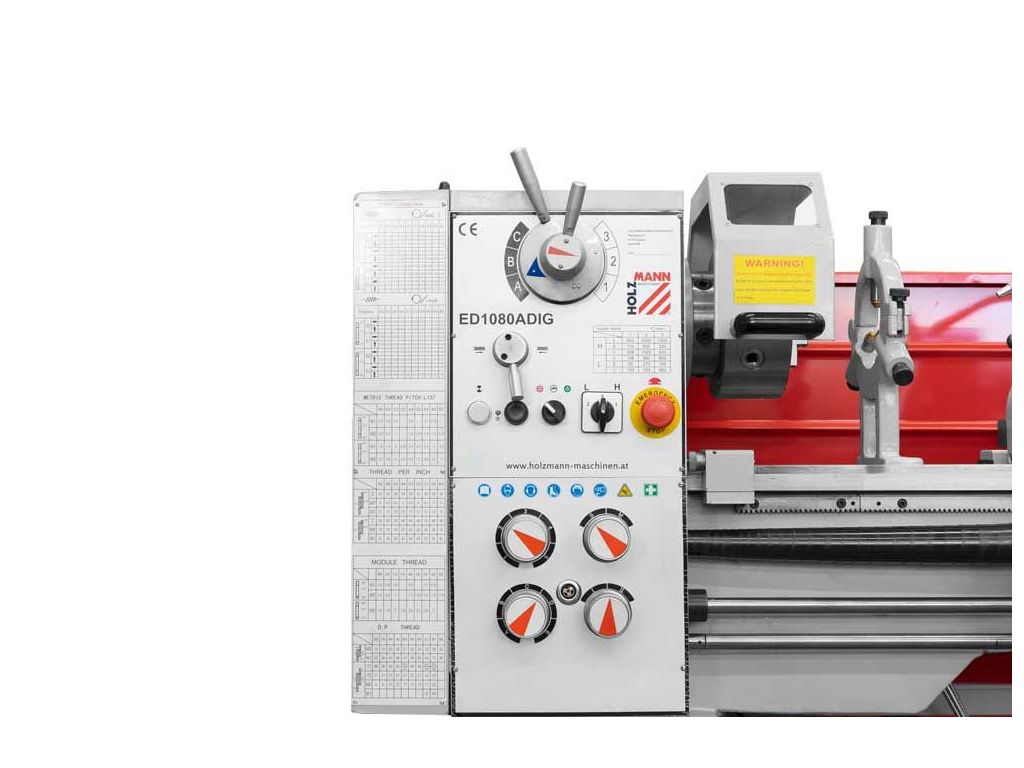

КОРОБКА ПОДАЧ

Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.

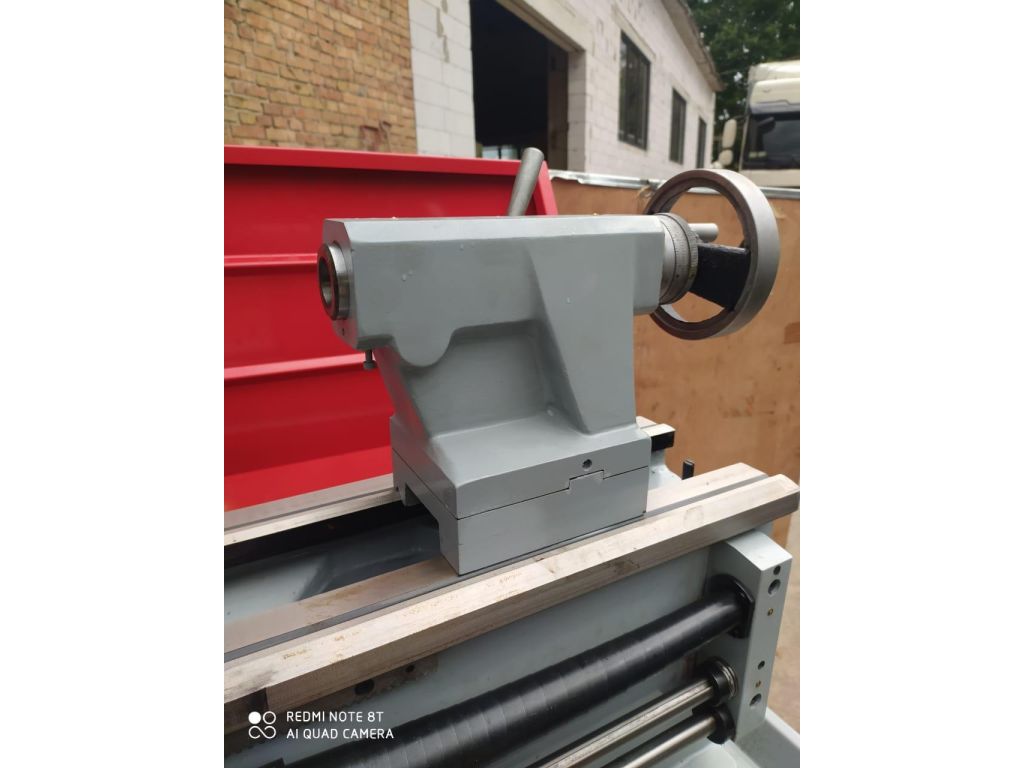

ЗАДНЯЯ БАБКА

Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

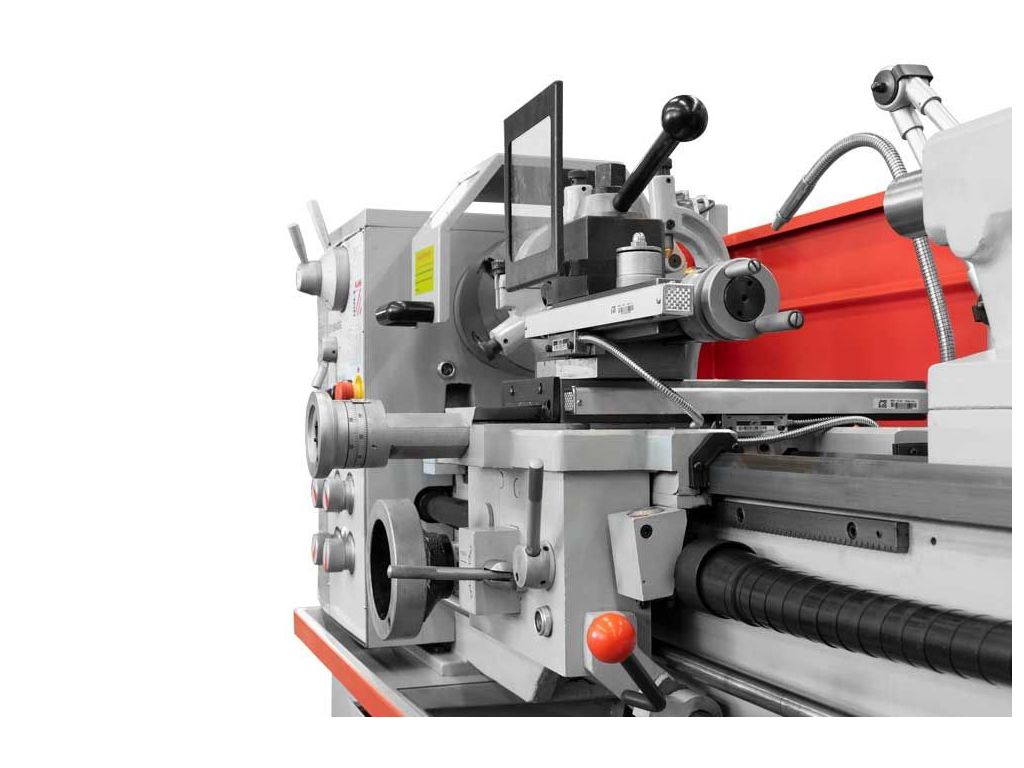

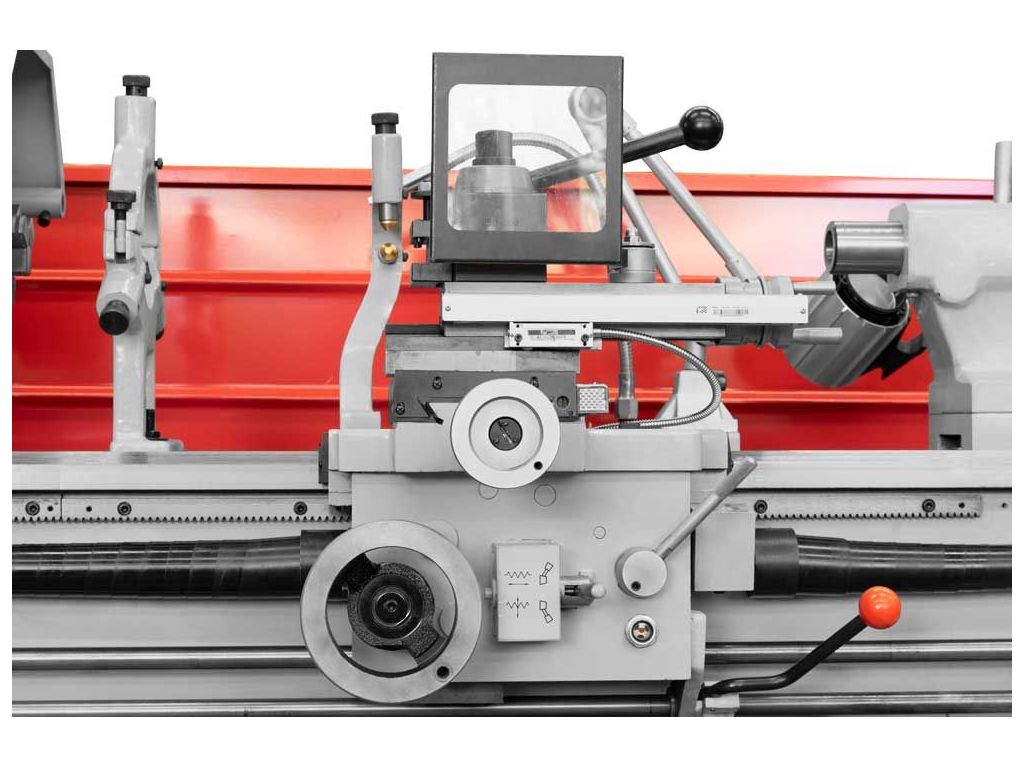

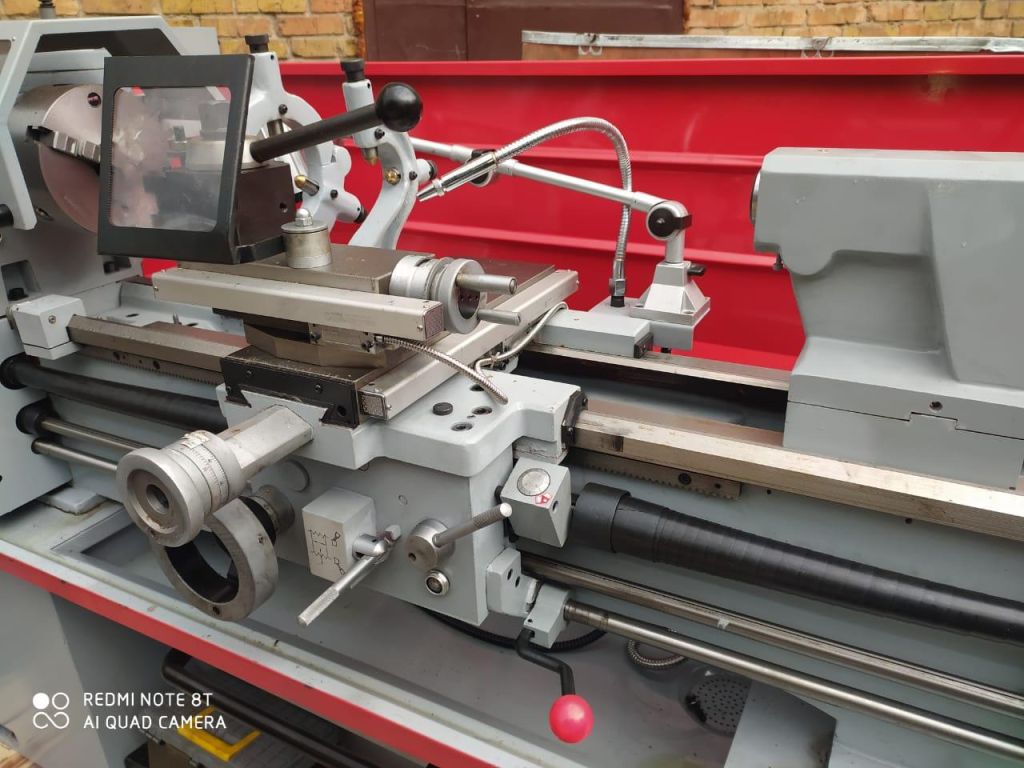

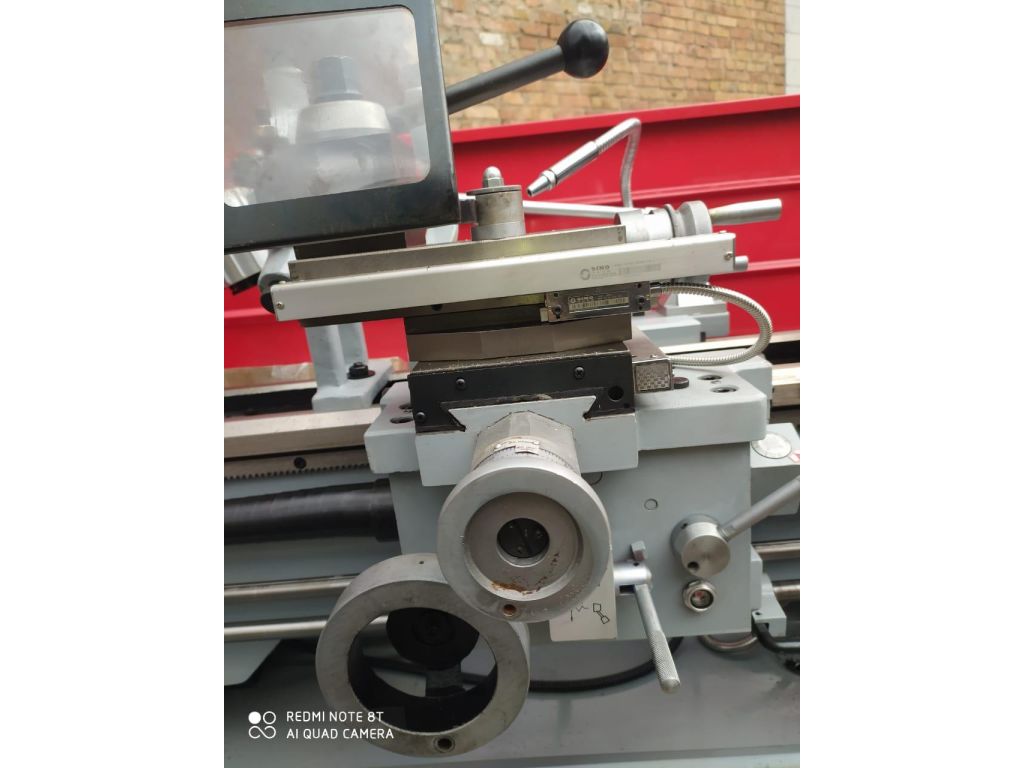

СУППОРТ

Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях

ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧ

Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.

ЛЮНЕТЫ

Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

Характеристики

• Величина хода резцовых салазок: 210 мм
• Макс. диаметр обработки над станиной: 400 мм
• Поперечная подача: 0,011-0,276 мм
• Шаг метрической резьбы: 0,4-7
• Макс. поперечное сечение держателя инструмента: 20x20 мм
• Шаг дюймовой резьбы: 4-60 TPI (витков на дюйм)
• Конус задней бабки: КМ4 MT4
• Величина хода поперечных салазок: 1250 мм
• Диаметр отверстия шпинделя: 52 мм
• Макс. диаметр обработки без перемычки: 520 мм
• Макс. диаметр обработки над поперечными салазками: 250 мм
• Продольная подача: 0,0527-1,2912 мм
• Поперечная подача: 0,011-0,276 мм
• Посадочное место шпинделя: КМ6 MT6
• Расстояние между центрами: 1080 мм
• Ход пиноли: 115 мм
• Частота вращения токарного шпинделя: 65-1810 об мин
• Шаг метрической резьбы: 0,4-7
• Габаритные размеры, ШхДхВ: 760х1940х1545 мм
• Мощность двигателя: 2200
• Макс. поперечное сечение держателя инструмента: 20x20 мм
• Величина хода каретки: 1080 мм
• Высота центров: 200 мм
• Вес брутто: 750 кг
• Вес нетто: 630 кг
• Гарантия: 24 мес

Комплектация

ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ

Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.

ПЛАНШАЙБА

Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.

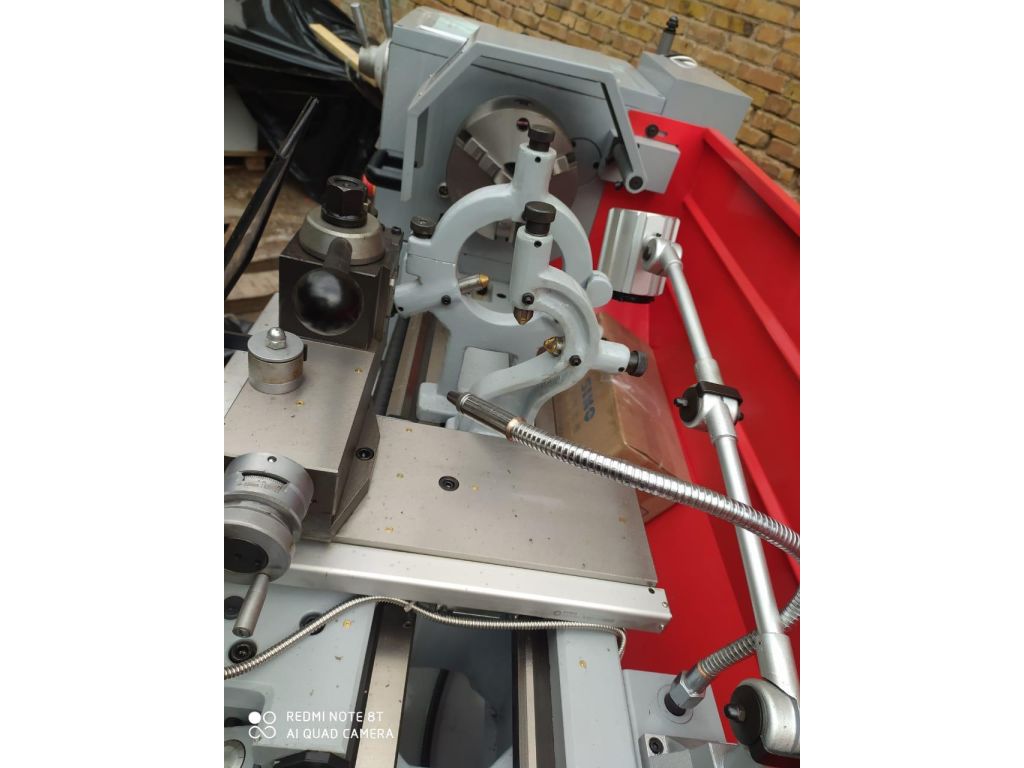

ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ

Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

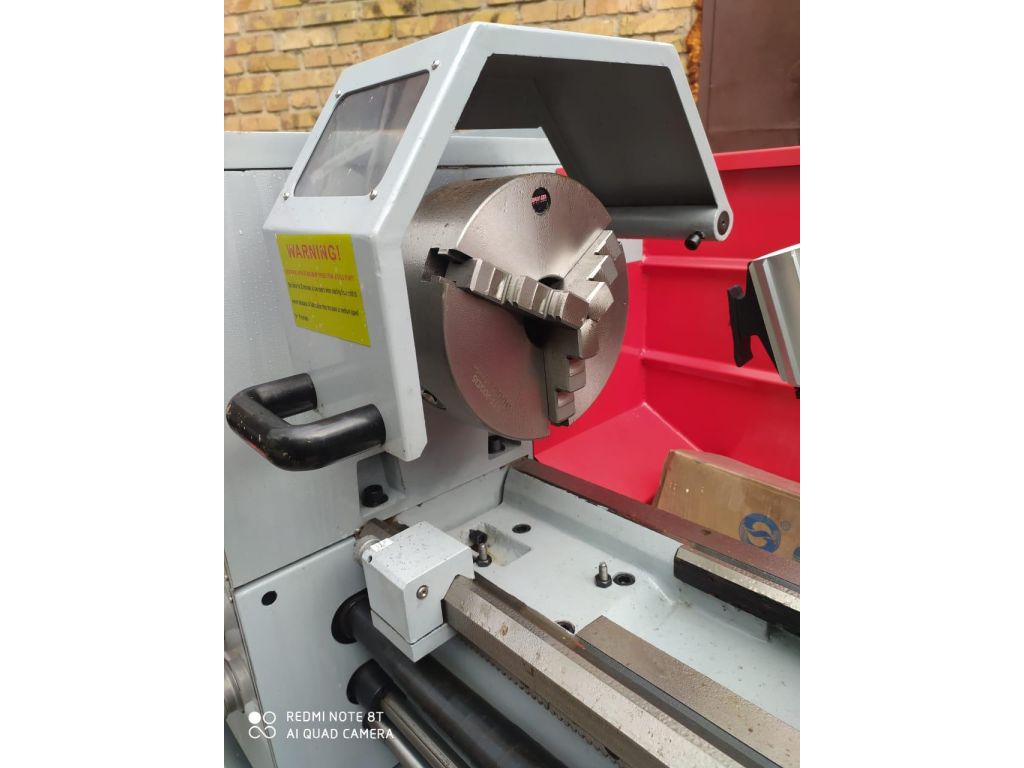

3-Х КУЛАЧКОВЫЙ ПАТРОН

Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.

ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ

НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР

ПРЕСС-МАСЛЕНКА
