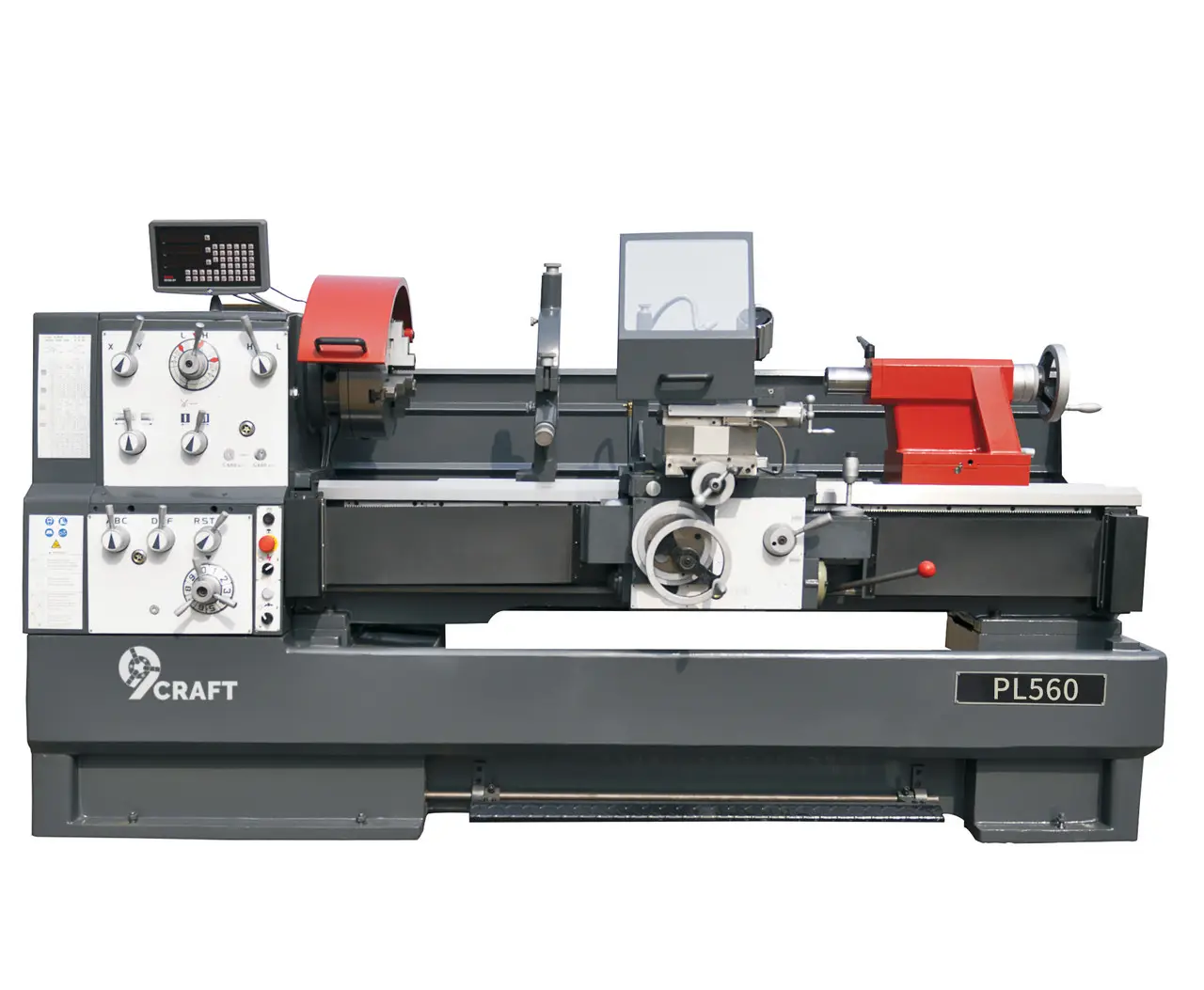

Токарно-гвинторізний верстат 9craft PL560

Токарно-гвинторізний верстат 9craft PL560 призначений для токарної обробки деталей в умовах дрібносерійних та серійних виробництв. Особливостями даної моделі є збільшений прохідний отвір у шпинделі діаметром 80 або 105 мм, а також наявність ножного гальма. Токарно-гвинторізний верстат 9craft PL560 може мати міжцентрову відстань 1000, 1500, 2000, 3000 мм. Швидкість обертання шпинделя змінюється за допомогою зміни передавального відношення у коробці швидкостей. На цьому верстаті можна нарізати дюймові, метричні, модульні та діаметральні різьблення. Є поздовжня та поперечна автоподача. Даний верстат може бути у виконанні для мереж з напругою 380в. /li>

4-х кулачковий патрон (Ø320мм)

4-позиційний різцетримач

Нерухомий люнет

Рухомий люнет

Ніжне гальмо

Планшайба

Система подачі СОЖ

5ти позиційне гальмо супорта

Характеристики:

• Відстань між центрами 1000/1500/2000/3000 мм
• Діаметр обробки над станиною 560 мм
• Діаметр обробки над виїмкою ( ГАП) 785 мм
• Максимальний діаметр обробки над поперечним супортом 355 мм
• Ширина станини 350 мм
• Конус отвору шпинделя КМ7
• Прохідний отвір шпинделя 80/105 мм
• Кількість швидкостей обертання шпинделя 12
• Діапазон швидкостей шпинделя 25-1600 об/хв
• Діапазон швидкостей поздовжньої автоподачі 0.020 - 0.573 мм/об (35)
• Діапазон швидкостей поперечної автоподачі 0.059 - 1.646 мм/об (35)
• Діапазон метричних різьблень 0.2 - 14 мм (47)
• Діапазон дюймового різьблення 2-112 ниток/дюйм (60)
• Діапазон модульних різьблень 0.1 - 7 м/п (39)
• Діапазон діаметральних різьблень 4 - 112 д/п (50)
>
• Хід малої поздовжньої подачі 130 мм.
• Хід поперечної подачі 325 мм.
• Хід пінолі задньої бабки 180 мм
• Діаметр пінолі задньої бабки 75 мм
• Конус пінолі задньої бабки MT5
• Двигун 7,5 кВт
