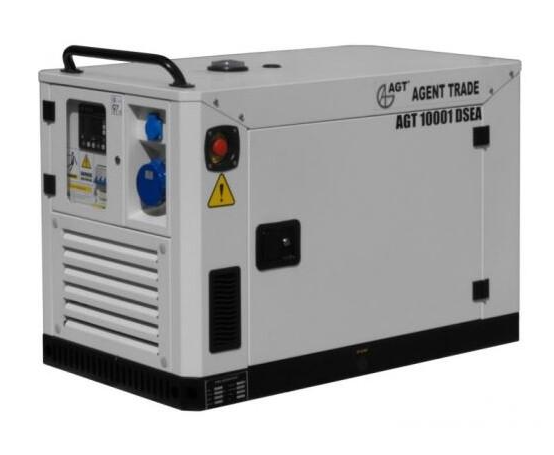

Генератор дизельний AGT 10001 DSEA + ATS 22S

Панель HGM 420 містить усі функції, необхідні для керування генераторною установкою:

• Режим контролю та захисту двигуна та генератора забезпечує контроль та автоматичне відключення генератора у разі несправності: низький тиск масла, висока температура двигуна, низький рівень палива, вихід з ладу реле заряджання акумулятора, низька або висока швидкість, генератор перевантаження.
• Цифрові вимірювальні пристрої для відображення на РК-екрані 132x64 основних електричних величин за всіма трьома фазами (напруга, струм, частота, потужність, напруга акумуляторної батареї, лічильник годин роботи, рівень палива) як для генератора, так і для мережі.
• Моніторинг національної мережі (однофазної або трифазної): якщо електричні параметри національної мережі перевищують встановлені межі, панель запускає генератор і дає команду на автоматичне перемикання навантаження з мережі на генератор за допомогою моторизованих контакторів (поставляються додатково). Коли електричні параметри мережі повертаються у встановлені межі, пульт дає команду перемикання  навантаження з генератора на мережу та зупиняє генератор.

Стандартні функції

• Панель управління та контролю HGM420
• Електронний регулятор швидкості
• Генератор AVR
• Свічки розжарювання
• Електростартер, акумулятор та зарядний пристрій
• Однофазна розетка Schuko 16 А
• Однофазна розетка типу CEE 64 A
• Виделка CEE 64 А
• Захист від перевантаження, короткого замикання, недостатнього тиску олії, занадто високої температури
• Двері із захисним склом для панелі керування та магнітотермічних вимикачів
• Кнопка аварійної зупинки

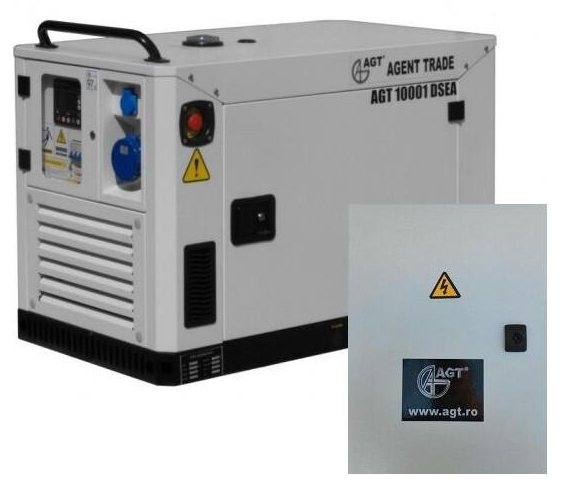

• Щит автоматики ATS22 - контактори 23А чотириполюсний двоступінчастий зарядний пристрій 7,5 А

Характеристики

• Напруга: 230 В / 50 Гц
• Коефіцієнт потужності: 1
• Максимальна потужність: 9,6 кВА (9,6 кВт)
• Безперервна потужність: 8,5 кВА (8,5 кВт)
• Швидкість: 3000 об/хв
• Двигун: дизель, 2 циліндри, рідинне охолодження
• Регулятор швидкості: електронний
• Потужність двигуна: 16 к.с. при 3000 об/хв
• Об'єм циліндра: 794 см3
• Паливо: дизель
• Генератор: синхронний, типу AVR зі щітками
• Ємність бака: 25 л
• Автономність роботи: 8,5 год при навантаженні 8,5 кВА
• Старт: електричний
• Захист: IP 23
• Габаритні розміри: 1230 × 675 × 770 мм
• Маса: 280 кг
• Максимальна потужність: 22 кВА
• Контактори: чотириполюсні з механічним та електричним блокуванням, виробництво Німеччина
• Зарядний пристрій для обслуговування акумуляторів:  12 В/1,3 А, професійний
• Коробка (Д х Ш х В): 400 х 300 х 155 мм
• Ступінь захисту: IP66
• Сумісність: AGT 10001 DSEA, AGT 12003 DSEA, AGT 17 DSEA, AGT 20 DSEA
• Додаткові особливості:  Кабель автоматизації 10 х 1,5 мм2

• Кабель автоматизації 5 м 10 x 1 мм2
• Сальники IP 54 для підключення силових кабелів та кабелів автоматизації (не включає силові кабелі)
