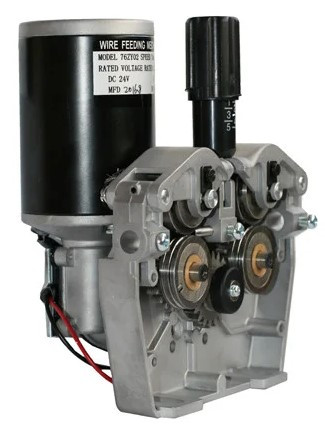

Механізм подачі проволоки чотирироликовий jasic SSJ-7 (80 Вт)

Характеристики товару Тип механізму подачі Тип механізму подачі SSJ-7 Двигун DC (постійний), 24В, 3.5А Потужність двигуна 80 Вт Кількість роликів 4 Діаметр зварювальної проволоки 0.8/1.0/1.2/1.0 мм Міжосьова відстань Ш х В) 230 x 200 x 225 Вес 3.5 кг. Швидкість подачі проволоки 2.5 - 24 мм/хв. Механізм подачі - частина установки для напівавтоматичного зварювання, що забезпечує подачу проволоки до зварювальної зони. Механізм монтується в корпус зварювального джерела або в окремий корпус. Основа механізму - електричний двигун постійного струму, який через редуктор рухає ролики. Рухаючись крізь ролики, дріт випрямляється та рихтується. Притискний ролик змонтований на підпружиненій відкидній рамці яка створює зусилля, потрібне для виправлення проволоки. Складові механізму зібрані на міцному литому корпусі. для кріплення на корпусі пристрою передбачені отвори. Як джерело живлення використовується зварювальний апарат або трансформатор. SSJ-7 - це механізм подачі штовхаючого типу, обладнаний двома роликами: два для притискання та два для подачі. Під час монтажу враховуйте габарити пристрою, а також міжосьове відстань для кріплення болтів (100 мм) та відстань між нижньою поліцею майданчика механізму та направляючою втулкою (95 мм). На SSJ-7 встановлюються ролики 37х19х12 з кріпленням під шпонку, в залежності від матеріалу проволоки, що використовується, підбирається тип канавки ролика: V-подібна канавка для сталей та U-подібна для м'яких матеріалів (алюміній та його сплави). Під час монтажу механізму зверніть увагу на величину зусилля притискання приводного ролика, якщо воно буде недостатнім, то дріт буде проковзувати, а при надмірному зусиллі - деформуватися і рухатися поривами. Обидва варіанти призводять до порушення процесу зварювання та появі дефектів зварного шва.
