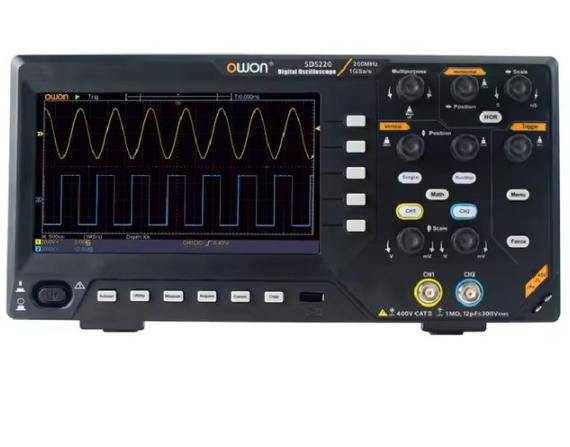

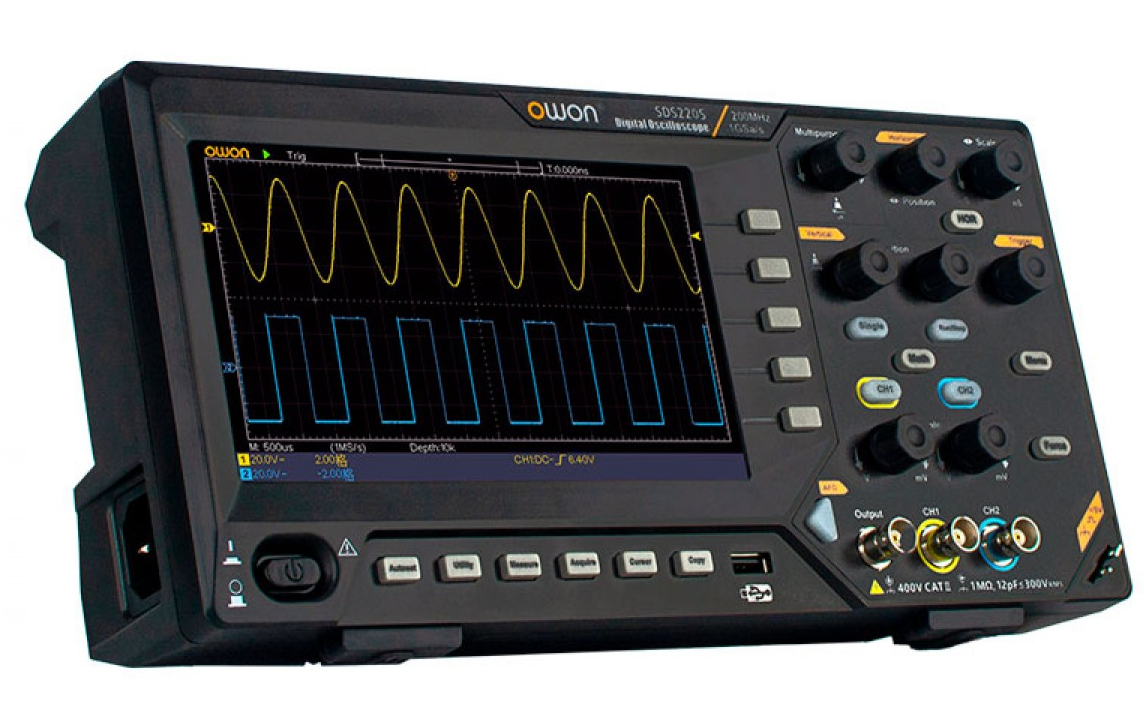

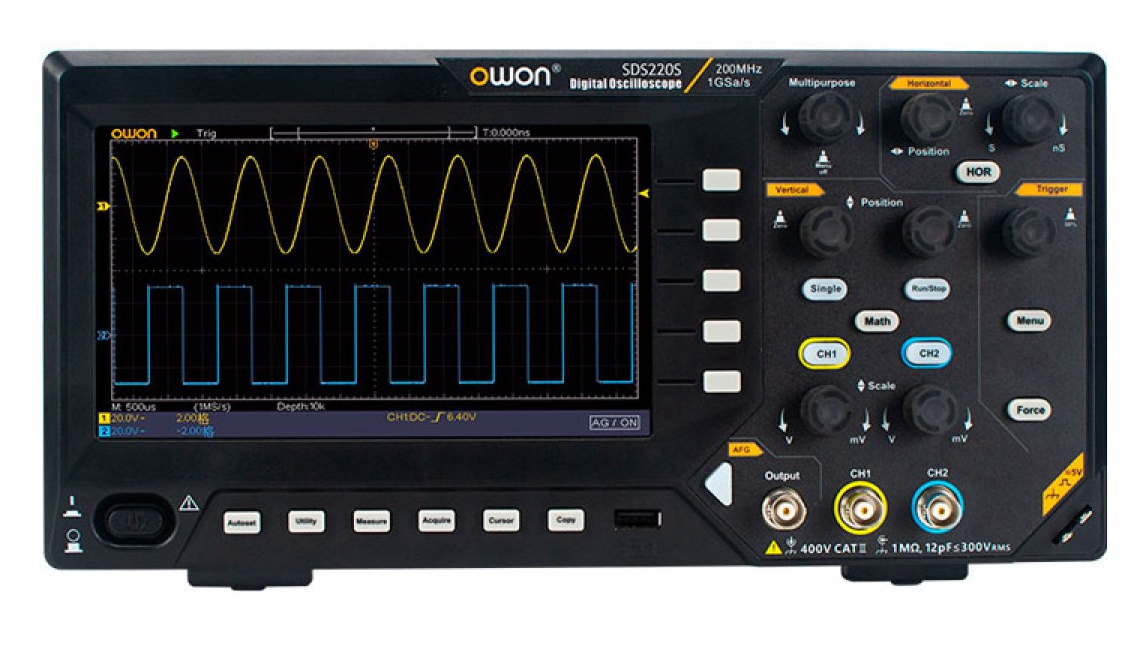

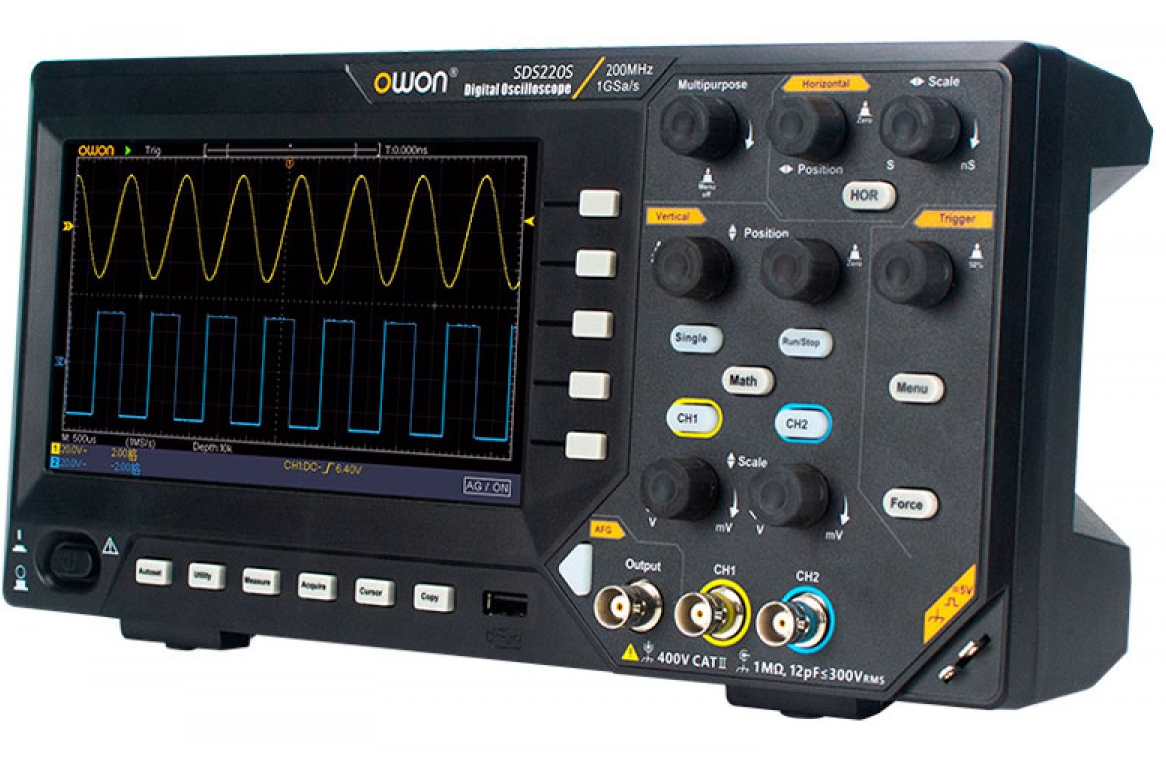

Цифровий осцилограф OWON SDS220

OWON SDS220 - це високопродуктивний 2-канальний цифровий осцилограф з частотою дискретизації 1 Гвиб/с, смугою пропускання 200 МГц і глибиною пам'яті 20 Мт на вимірювання, що забезпечує швидкий і точний аналіз декількох сигналів одночасно. Осцилограф підтримує різні режими збору даних, включаючи штатний режим, виявлення піків та функцію усереднення значень, а 7-дюймовий сенсорний дисплей забезпечує чітке та деталізоване відображення сигналів та дозволяє легко масштабувати та переміщувати зображення.

Особливості

• Осцилограф має частоту дискретизації в реальному часі 1 Гвиб/с та смугу пропускання 200 МГц;
• Підтримує 30 автоматичних вимірювань форми сигналу та курсорні вимірювання;
• Аналіз спектра сигналу за допомогою швидкого перетворення Фур'є (БПФ), яке перетворює сигнали з тимчасової області на частотні компоненти, допомагаючи вимірювати гармоніки, спотворення, шум та вібрацію в системі;
• Вбудований високоточний 6-розрядний частотомір;
• 2 USB-роз'єм: USB-роз'єм на передній панелі дозволяє експортувати результати вимірювань та тестів на USB-накопичувач, а USB-роз'єм на задній панелі призначений для експорту даних на ПК або моніторингу роботи осцилографа безпосередньо через ПК;
• Підтримка зв'язку з ПК через інтерфейс USB, функції SCPI та LabVIEW;
• Система пасивного охолодження: завдяки відсутності вентилятора осцилограф має надзвичайно низький рівень шуму;
• Програмне забезпечення для ПК для віддаленого керування приладом та вторинної розробки.

Характеристики

• Смуга пропускання: 100 МГц 150 МГц 200 МГц
• Кількість каналів: 2
• Частота дискретизації макс.: 1 Гвиб/с
• Режими вибірки: Стандартний, виявлення піків, усереднення
• Режими входу: Змінний струм (AC), постійний струм (DC), земля (GND)
• Вхідний імпеданс: 1 МОм ± 2%, паралельно 20 пФ ± 5 пФ
• Коефіцієнт поділу: 1×, 10×, 100×, 1000×
• Довжина запису: 20 ​​М
• Горизонтальна шкала: 2 нс/поділ. – 1000 с/діл., крок 1-2-5
• Вертикальна чутливість: 2 мВ/поділ. ~ 10 В/поділ.
• Математичні функції: +, −, ×, ÷, БПФ
• Зберігання сигналів: 16 сигналів
• Тип тригера: По фронту, відео
• Інтерфейс: USB-хост/пристрій
• Частотомір: 6-розрядний
• Автоматичні вимірювання: Час (Period), частота, середнє значення, пік-пік (PK-PK), середньоквадратичне значення (RMS), максимум, мінімум, верхнє/нижнє значення (Top/Base), амплітуда, викид напруги за/до фронту (Overshoot/ Preshoot), час наростання/пульс/спад (+PulseWidth/-PulseWidth), позитивна/негативна шпаруватість (+Duty Cycle/-Duty Cycle), затримка A→B (Delay A→B), середньоквадратичне значення циклу (Cycle RMS), курсорне значення циклу (Cursor RMS), коефіцієнт заповнення екрану позитивних/негативних імпульсів (+PulseCount/-PulseCount), підрахунок наростаючих/спадаючих фронтів (RiseEdgeCnt/FallEdgeCnt), площа (Area), площа циклу (Cycle Area)

• Стандартні сигнали: Синусоїдальний, прямокутний, пилкоподібний, імпульсний, довільної форми
• Сигнали довільної форми: Кардинальний синус, експоненційне зростання і спадання, понад 160 функцій Гауса
• Макс. вихідна частота: 25 МГц
• Частота сигналів довільної форми: 0,1 Гц ~ 5 МГц
• Частота дискретизації: 125 Мвиб/с
• Амплітуда (при 50 Ом): 0,005 Вп-п ~ 3 Вп-п
• Діапазон зміщення постійного струму: ±(3 В) (високий імпеданс)
• Кількість каналів: 1
• Довжина сигналу: 8 К
• Вертикальна роздільна здатність: 14 біт
• Вхідний імпеданс навантаження: 50 Ом

• Діапазон напруги: 100 - 240 В, 50/60 Гц
• Макс. потужність: 15 Вт
• Дисплей: 7-дюймовий РК-дисплей (800 × 480)
• Габарити: 301 × 152 × 70 мм
• Вага: 1,1 кг
