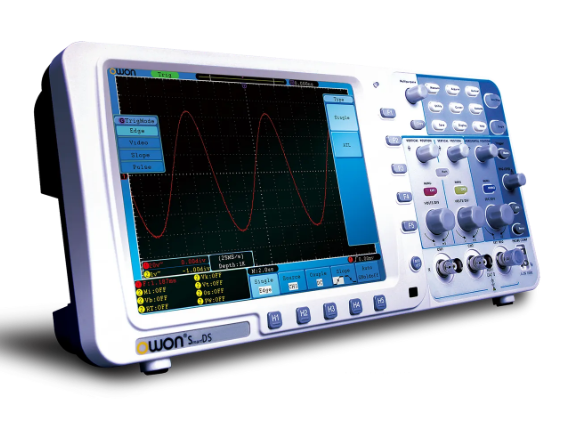

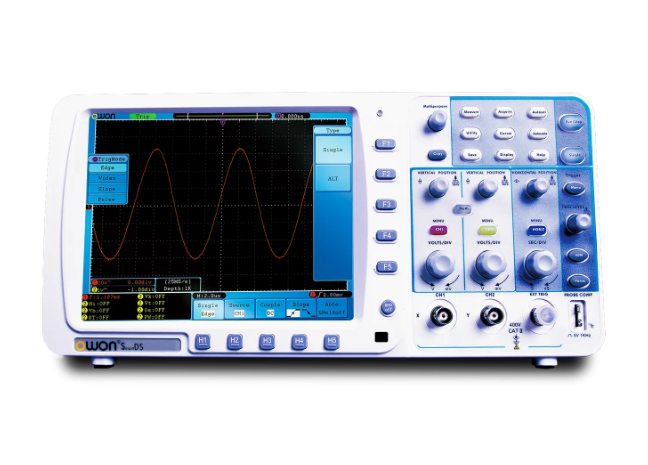

Цифровий осцилограф OWON SDS7202 (200 МГц, 2 канали)

Якщо ви шукаєте ядро ​​для створення системи автоматичного контролю та управління технологічними процесами, зверніть увагу на цифровий осцилограф OWON SDS7202.

Особливості осцилографа OWON SDS7202:

• дистанційне управління локальною мережею
• функція «річний/шлюб»
• підтримка протоколів SCPI та LabVIEW
• можлива робота від батарей (опція)

Ці особливості роблять прилад як засобом вимірювальної техніки, а й засобом контролю та управління. Наявність автономного енергозабезпечення дає можливість використовувати осцилограф у лабораторних, а й у польових умовах. Висока якість та надійність, характерні для бренду «OWON», позбавлять настирливих потреб у забезпеченні технічного обслуговування та «тепличних» умов експлуатації.

Функціональні можливості цифрового осцилографа OWON SDS7202:

• Обмеження смуги пропускання – звуження смуги пропускання до 20 МГц або повна смуга.
• Функція Pass/Fail – перевірка вхідного сигналу на відповідність заданим параметрам. У поєднанні з функцією OUTPUT забезпечує на виході (порт Pass/Fail) низький рівень сигналу при невідповідності (Fail) та високий – відповідно (Pass).
• Вимірювання курсорами – вимірювання по вертикалі (ΔU) та по горизонталі (ΔT) між маркерними курсорами. Результати вимірювання відображаються на екрані.
• Автоматичні вимірювання – вимірювання 20 параметрів досліджуваного сигналу: 10 типів вимірювань розмірності напруги та 10 типів розмірності часу.
• Частотомір - 6-ти бітовий. Вимірювана частота до верхньої межі смуги пропускання. Результат вимірів відображається на екрані.
• Відкритий/закритий вхід – пропуск/блокування постійної складової вхідного сигналу.
• Математичні операції над вхідними сигналами – додавання, віднімання, поділ, перемноження, швидке перетворення Фур'є.
• Запис та відтворення осцилограм – дозволяє записувати поточну, тобто відображену на екрані осцилограму. Глибина запису 100 Кбайт і може бути розширена до 10 Мбайт на вимогу замовника.
• Зберігання та зчитування осцилограм – зберігає записану осцилограму в пам'яті осцилографа. Зберігає до 15 осцилограм.
• Інтерполяція вхідного сигналу – sin(x)/x.
• Функція ZOOM – масштабне розширення вікна.
• Автокалібрування – підвищує точність вимірювань у разі відхилення параметрів навколишнього середовища.
• Інверсія осцилограми – відображення щодо горизонтального положення рівня нульового потенціалу. (Включається на вимогу замовника).
• Швидке перетворення Фур'є (FFT) – перетворює осцилограму, розгорнуту в часі на частотний спектр.
• Формат відображення XY – сигнал першого каналу відображається горизонтальною осі, а другого – вертикальною. Тимчасова розгортка вимкнена. Можливе формування фігури Лісаж з похибкою вимірювання фази ±3°.
• Багатомовний інтерфейс – включає русифіковану версію операційної системи.
• Автоматична настройка шкали – відповідно до виду, амплітуди та частоти вхідного сигналу встановлюється вид запуску розгортки, тип запускаючого сигналу, а також масштаб по вертикалі та масштаб горизонтальної розгортки.
• Функція HELP – вбудована інформаційна довідкова система.
• Передача інформації на зовнішні пристрої через комунікаційні порти.

Характеристики

• Смуга пропускання: 200 МГц
• Частота дискретизації: 1 Гвиб./с
• Дисплей: кольоровий РК-дисплей (20,3 см), TFT-екран, 800×600 пікселів
• Масштаб горизонтальної розгортки: 2 нс/справ…100 с/справ, з кроком 1-2-5
• Час наростання: не більше 1,7 нс
• Кількість вимірювальних каналів: 2+1 (зовнішній)
• Вхідний імпеданс: 1 МОм ±2 %, паралельна ємність 10 пФ ±5 пФ
• Поділ каналів: 500 Гц (100:1), 10 МГц (40:1)
• Максимальна вхідна напруга: 400 В
• Похибка підсилювача постійного струму: ±3 %
• Коефіцієнт поділу пробника: 1X, 10X, 100X, 1000X
• Ємність пам'яті: 10 М точок для кожного каналу
• Інтерполяція сигналу між точками вибірки: (sin x)/x
• Стан входу: відкритий, закритий, заземлення
• Вертикальна роздільна здатність аналого-цифрового перетворювача: 8 біт (два канали одночасно)
• Вертикальна чутливість: 2 мВ/діл…10 В/діл.
• Тип синхронізації розгортки: по фронту, за тривалістю імпульсу, відеосигналом, за швидкістю наростання/спаду, поперемінно
• Рівень запуску: ±6 поділів від центру екрана
• Режим запуску синхронізації: автоматичний, чекаючий, одноразовий
• Курсорні виміри: U по вертикалі, ΔT по горизонталі, між курсорами
• Автоматичні вимірювання: Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay  A→B↓, +Width, -Width, +Duty, -Duty
• Математичні функції: складання, віднімання, множення, поділ, інвертування, швидке перетворення Фур'є
• Кількість осцилограм, що зберігаються: 15
• Фігури Ліссажу: повна смуга пропускання, різниця фаз: ±3°

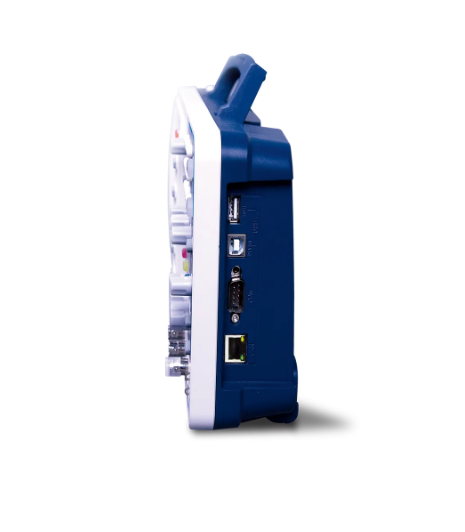

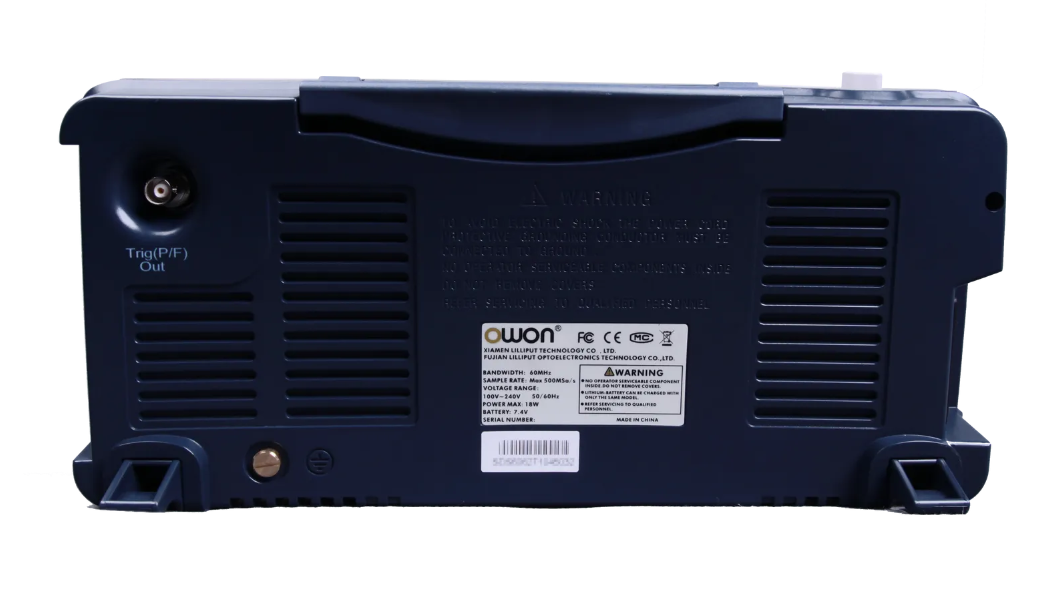

• Порти для зв'язку із зовнішніми пристроями: USB host, USB device, Pass/Fail, LAN, VGA (опційно)
• Частотомір: є

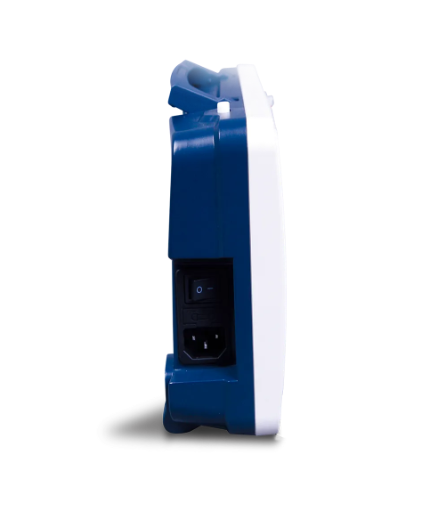

• Джерело живлення: від мережі змінного струму 100 В…240 В, частота 50/60 Гц, категорія з перенапруги CAT II
• Потужність: не більше 24 Вт
• Захисні запобіжники: 2 A, клас T, 250 В
• Габарити: 340х155х70 мм
• Вага: 1,8 кг
• Температура навколишнього середовища: робоча 0–40 °С, при зберіганні -20–60 °С
• Відносна вологість: робоча/зберігання не більше 90 %
• Спосіб охолодження: конвекційна вентиляція через ґрати в задній панелі

Стандартна комплектація

• Цифровий осцилограф OWON SDS 7202 – 1 шт.
• Мережний шнур живлення – 1 шт.
• Компакт-диск з ПЗ – 1 шт.
• Інструкція користувача – 1 екз.
• USB кабель – 1 шт.
• Щупи – 2 шт.
• Інструмент для налаштування щупів – 1 шт.

Опційно:

• М'яка сумка – 1 шт.
• Акумуляторна батарея – 1 шт.
