Свердлильний верстат WorkMan DP12VL

Опис свердлильного верстата WorkMan DP12VL

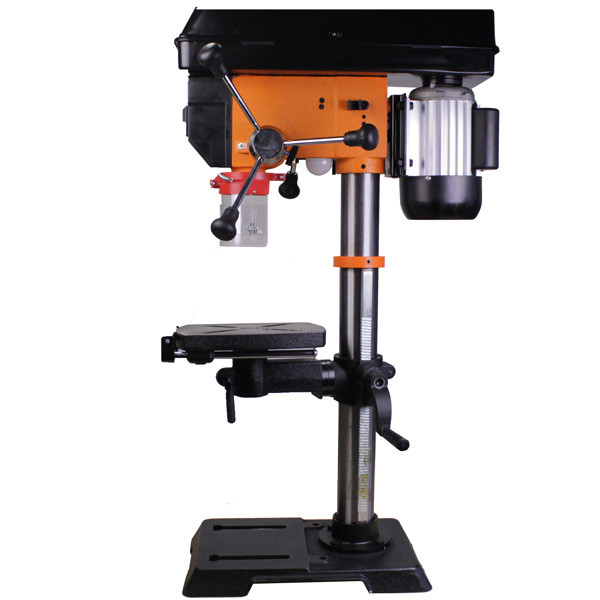

WorkMan DP12VL - настільний свердлильний верстат по металу та дереву для використання на виробництві, у побутовому застосуванні та навчальних майстернях шкіл . Масивна прямокутна опора 250 х 410 мм вилита з товстостінного чавуну з двома поздовжніми пазами та отворами для кріплення лещат та заготовок. До задньої частини основи, через фланець, на 4 болтах, приєднано вертикальну колону довжиною 72 см, діаметром 65 мм з високою жорсткістю на вигин. Таке виконання дозволило врівноважити масу всіх інших вузлів і зайняти стійке положення на робочому столі. Стіл, для закріплення оброблюваної заготовки, у WorkMan DP12VL чавунний, з товщиною полиці 24 мм та шліфованою поверхнею. Для кріплення верстатних лещат, на ньому виконано 4 діагональні пази та отвір для проходження свердла.

Розмір 240 х 240 мм дозволяє фіксувати на столі габаритні заготовки. Крім цього покласти деталь великого розміру зручно за допомогою 210 мм роликової опори змонтованої на висувному розширювачі, що збільшує довжину столу з 240 до 410 мм. 11pt;">Особливістю верстата WorkMan DP12VL є не тільки можливість нахилу робочого столу щодо колони, для входження свердла в заготівлю не перпендикулярно поверхні, а під заданим кутом, але і його поворот навколо власної осі.

Підняття та опускання столу відбувається за встановленою на колоні зубчастою рейкою та шестернею, пов'язаною з рукояткою. Максимальну 80 мм глибину опускання можна зменшувати регулюючи гвинт на рукояті подачі шпинделя і контролюючи значення за шкалою.
Відкидний прозорий захисний щиток складається з двох половинок, при цьому глибину опускання нижньої можна регулювати. На настільному свердлильному верстаті WorkMan DP12VL встановлено асинхронний електродвигун потужністю 550 Вт.

Регулювання обертів плавне безступінчасте. Витрачати час на перекидання ременя в різні струмки шківа не потрібно. Для зміни швидкості обертання свердла обертають рукоятку, розташовану праворуч шпиндельної бабки. Покази оборотів шпинделя виводяться на цифровий дисплей. ">Плавне регулювання швидкостей обертання з виведенням показань на дисплей.
