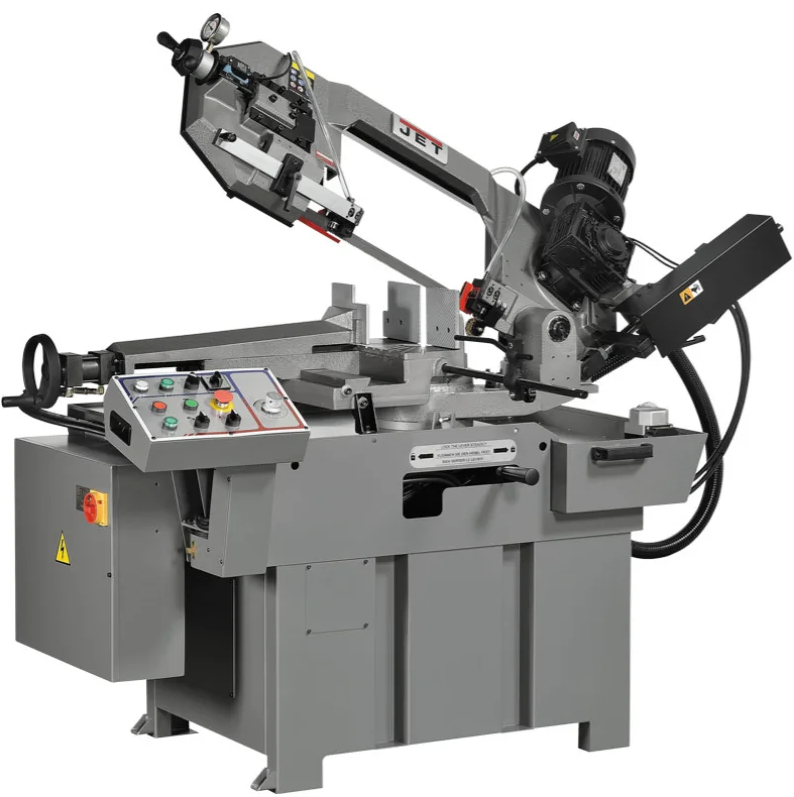

Стрічковопильний верстат JET MBS-1011DASP

Стрічковопильний верстат MBS-1011DASP являє собою напівавтоматичну модель верстатів європейського типу, призначених для промислового використання. Верстат розрахований на пиляння круглих металевих заготовок під прямим кутом максимально допустимого діаметра 250 мм.

Особливості конструкції полягають у можливостях повороту пиляльної рами в обидві сторони, для обробки заготовок під різними кутами. Кут повороту пильної рами вправо становить 60 °, вліво 45 °. При повороті консолі вправо на 45 ° допускається обробка деталей діаметром 200 мм, при повороті вліво на той же градус, допустимий діаметр заготовки - 150 мм. Устаткування виконує повний цикл технологічних операцій.

Пильна рама автоматично піднімається гідравлічним приводом після закінчення пиляння і розтискаються губки лещат, залишається тільки пересунути заготовку та заново запустити напівавтоматичний режим пиляння.

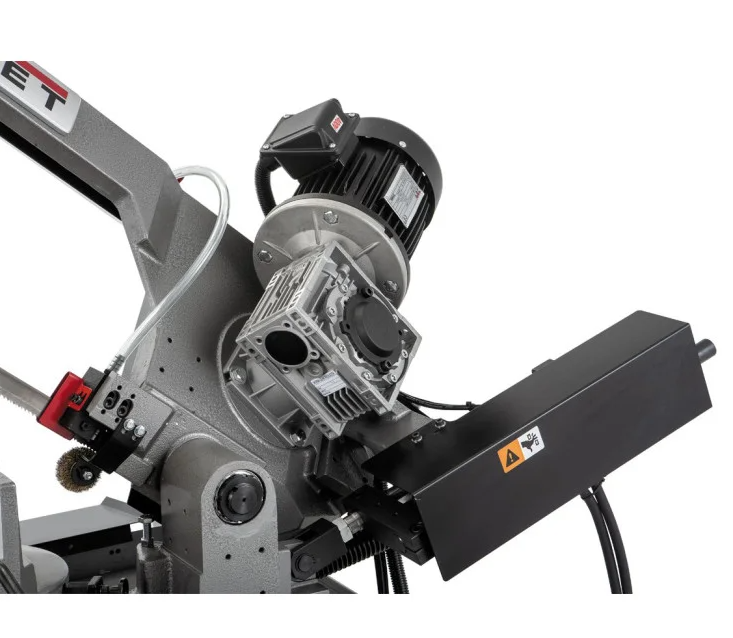

Стрічковопильний верстат оснащений потужним двигуном в 1,1 кВт з надійним редуктором, що передає високий крутний момент, для промислової експлуатації та режимом роботи 24/7. Швидкість руху стрічкового полотна вибирається з двох встановлених швидкостей 36 і 72 м/хв для пиляння різних матеріалів.

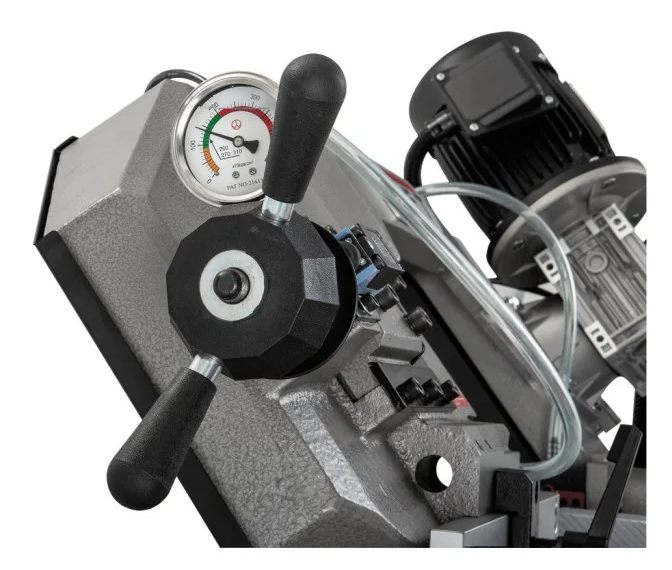

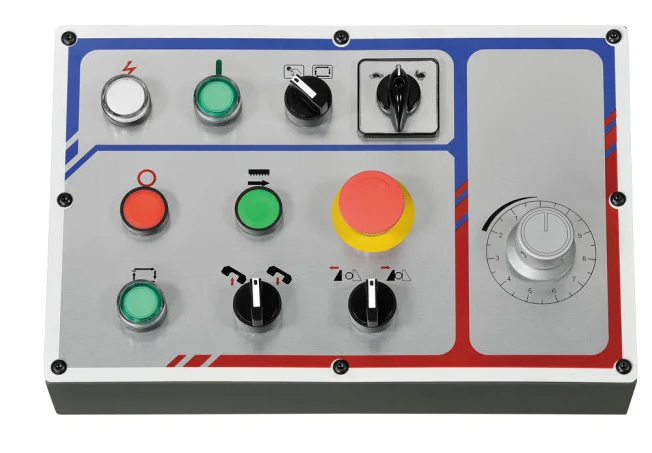

Управління верстатом здійснюється через центральну панель керування. Сила натягу стрічкового полотна встановлюється вручну і визначається показаннями тензометра. Для екстреної зупинки верстата передбачена кнопка аварійного вимкнення та датчик обриву полотна.

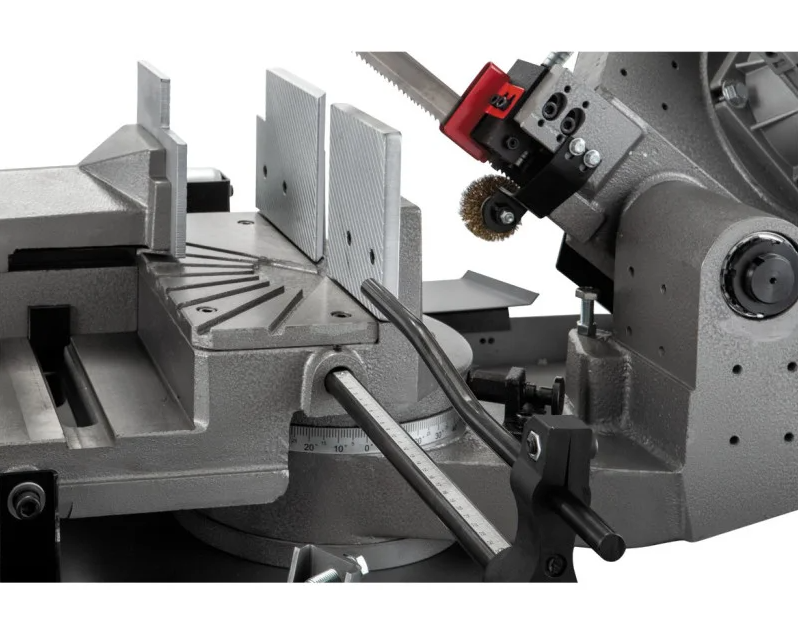

Регульована напрямна з твердосплавними блоками дозволяє підвищити якість пиляння і досягти стабільного перпендикулярного різання заготовок різного перерізу та збільшити ресурс стрічкового полотна.

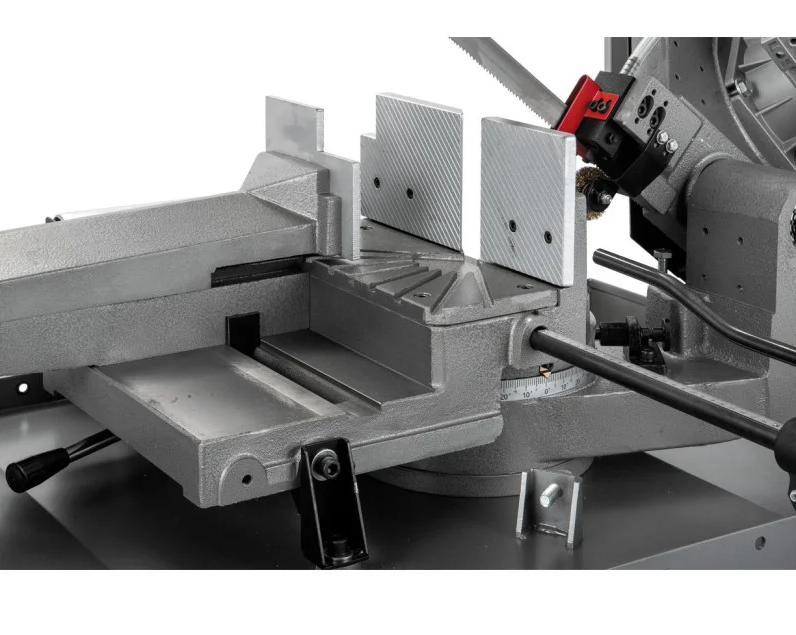

Стрічковопильний верстат обладнаний гідравлічними лещатами з широкими рифленими губками для швидкого та надійного затискання заготовки. Тиски легко переміщаються паралельно до заготівлі і дають можливість пиляти під різними кутами. Додатково встановлена ​​вхідна роликова опора для полегшення встановлення та переміщення важких деталей. Регульований кінцевий упор з лінійкою, що легко читається, використовується при проведенні серійних робіт.

Верстат має 2-х точкову систему подачі СОЖ через блоки напрямних, що значно покращує експлуатаційні характеристики стрічкового полотна. Встановлена ​​кордщетка гарантує очищення полотна від великої стружки, яку не вимиє СОЖ. Модель обладнана зручною тумбою-підставкою зі знімним піддоном, для збору стружки та відпрацьованої рідини, що охолоджує. Вага верстата 396 кг.

Особливості

• Конструкція європейського типу з поворотною пильною рамою
• Промислова пилка з напівавтоматичним режимом роботи
• Гідравлічна система підйому та опускання пильної рами
• Дві швидкості руху полотна за рахунок зміни кількості полюсів для пиляння різних матеріалів
• Потужний двигун з надійним редуктором, що передає високий крутний момент, для промислової експлуатації та режимом роботи 24/7
• Поворотна пиляльна рама в обидві сторони з широким діапазоном повороту від
• -45° до +60° дозволяє збільшити кількість можливих варіантів обробки під час виробництва різних металоконструкцій
• Регульована напрямна з твердосплавними блоками для стабільного перпендикулярного різання заготовок різного перерізу та збільшення ресурсу стрічкового полотна
• Зручний тензометр для оптимального натягу полотна з датчиком аварійної зупинки під час обриву
• Пильна рама автоматично піднімається гідравлічним приводом після закінчення пиляння і розтискаються губки лещат, залишається тільки пересунути заготівлю та заново запустити напівавтоматичний режим пиляння
• Концеві обмежувачі підйому пильної рами, що настроюються, дозволяють скоротити холостий хід, тим самим значно підвищити продуктивність пиляння
• Виносна панель керування з поворотною консоллю
• Гідравлічні лещата з широкими рифленими губками для швидкого та надійного затискання заготовки. Тиски легко переміщаються паралельно до заготівлі і дають можливість пиляти під різними кутами
• Вхідна роликова опора для полегшення встановлення та переміщення важких заготовок
• Регульований кінцевий упор з лінійкою для серійних робіт, що легко читається
• Система подачі СОЖ через напрямні блоки
• Кордщетка гарантує очищення полотна від великої стружки, яку не вимиє СОЖ
• Знімний піддон для стружки з вбудованою помпою подачі СОЖ

Характеристики

• Зона обробки при 90°: Ø250 мм, □240 мм, □200×285 мм
• Зона обробки при +45°: праворуч Ø200 мм, □180 мм, □140×180 мм
• Зона обробки при -45°: ліворуч Ø150 мм, □140 мм, □90×150 мм
• Зона обробки при +60°: вправо Ø120 мм, □95 мм, □95×110 мм
• Розміри стрічкового полотна: 27×0,9×2685 мм
• Швидкість руху полотна: 36, 72 м/хв
• Висота столу: 910 мм.
• Потужність двигуна: 1,1 кВт
• Напруга: 400 В
• Країна-виробник: Тайвань
• Ширина стрічкового полотна: 27 мм.
• Габарити (Д×Ш×В): 2000×1390×1900 мм
• Вага: 396 кг
• Габарити в упаковці (Д×Ш×В): 183×76×166 см
• Маса в упаковці: 445 кг.

Комплектація

• Біметалеве стрічкове полотно
• Регульований кінцевий упор
• Автоматичний вимикач закінчення розпилу
• Гідравлічні лещата
• Закрита підставка із системою СОЖ
• Поворотна пиляльна рама
