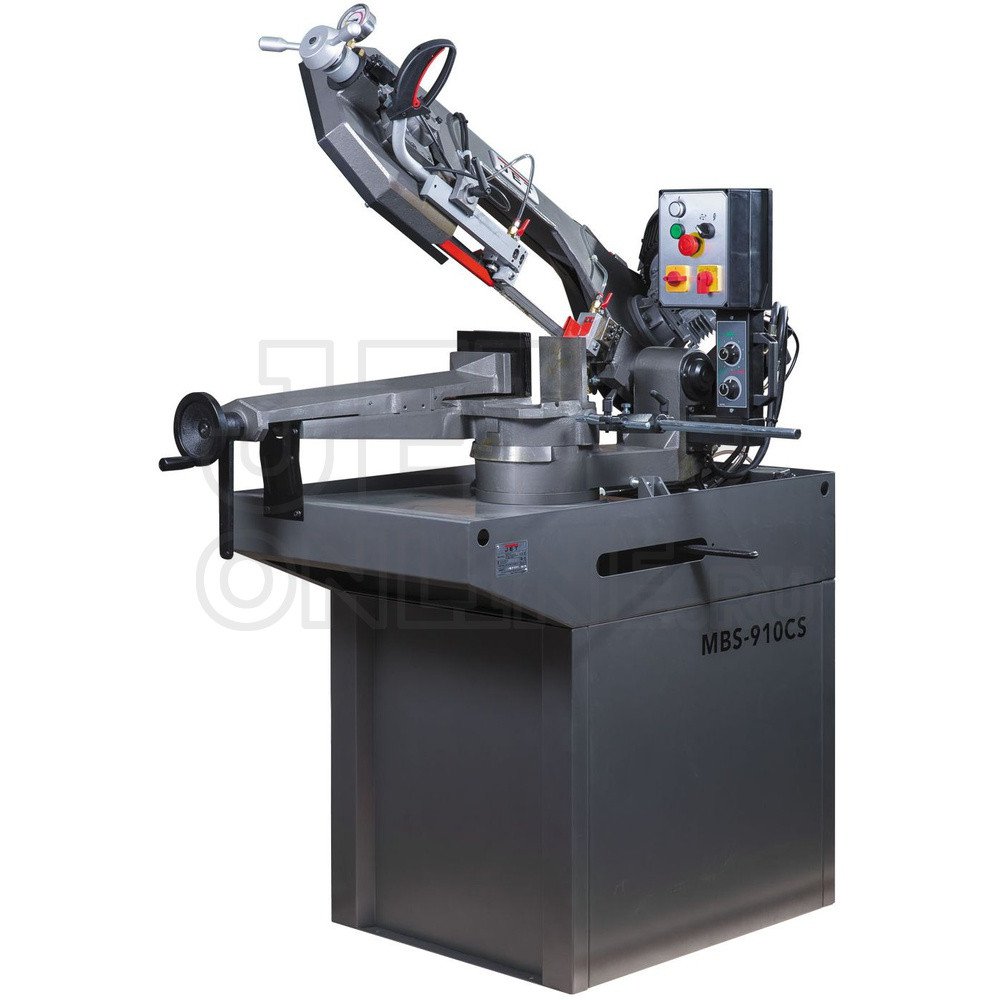

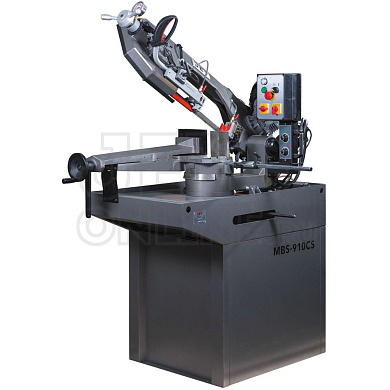

Стрічкова пила JET MBS-910 CS

Опис Стрічковий верстат JET MBS-910 CS

ОСОБЛИВОСТІ:

• модель європейського типу;
• система гідророзвантаження;
• варіативна зміна швидкості руху полотна за рахунок зміни кількості полюсів;
• діапазон повороту консолі вправо 0-60 0 ;
• швидкозатискні механічні лещата;
• наявність тензометра;
• система подачі СОЖ.

Стрічковопильний верстат MBS-910CS є традиційною моделлю верстатів європейського типу, призначених для промислового використання. Верстат розрахований на пиляння круглих металевих заготовок під прямим кутом максимально допустимого діаметра 225 мм. Особливості конструкції полягають у можливостях повороту пильної рами для обробки заготовок під різними кутами. Кут повороту пиляльної рами вправо становить 60 0. Максимальний діаметр заготовки для розпилу під кутом 45 0 складає 160 мм, при встановленні консолі під кутом 60 0 – 90 мм. Верстат MBS-910CS обладнаний системою гідророзвантаження, за допомогою якої здійснюється опускання консолі. Підняття консолі забезпечується оператором за допомогою роботи пружини-компенсатора. Наявність гідроциліндра дозволяє регулювати швидкість подачі рами до зони різання.

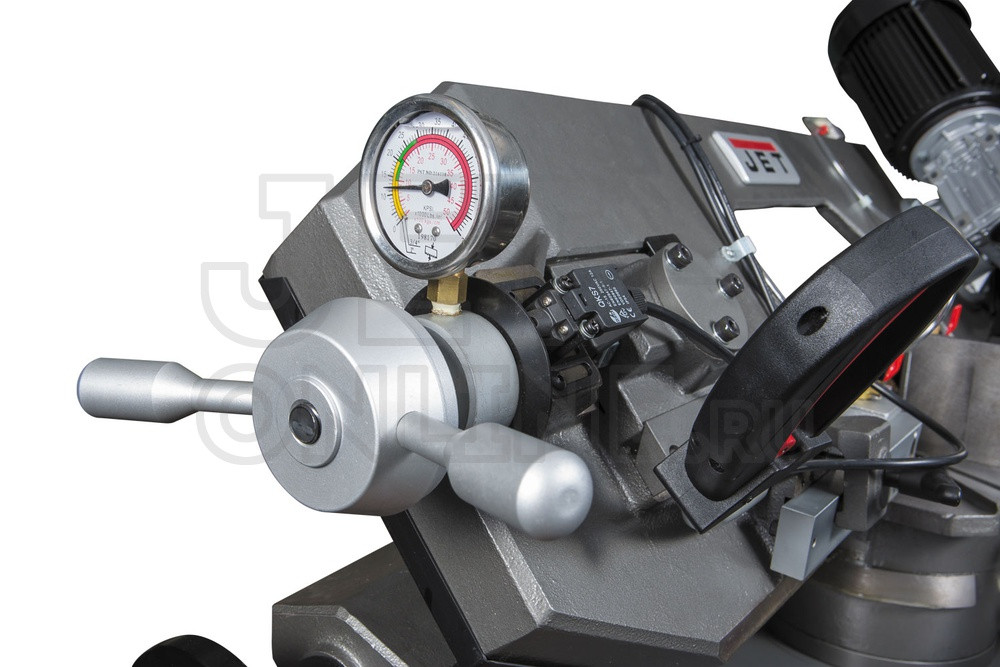

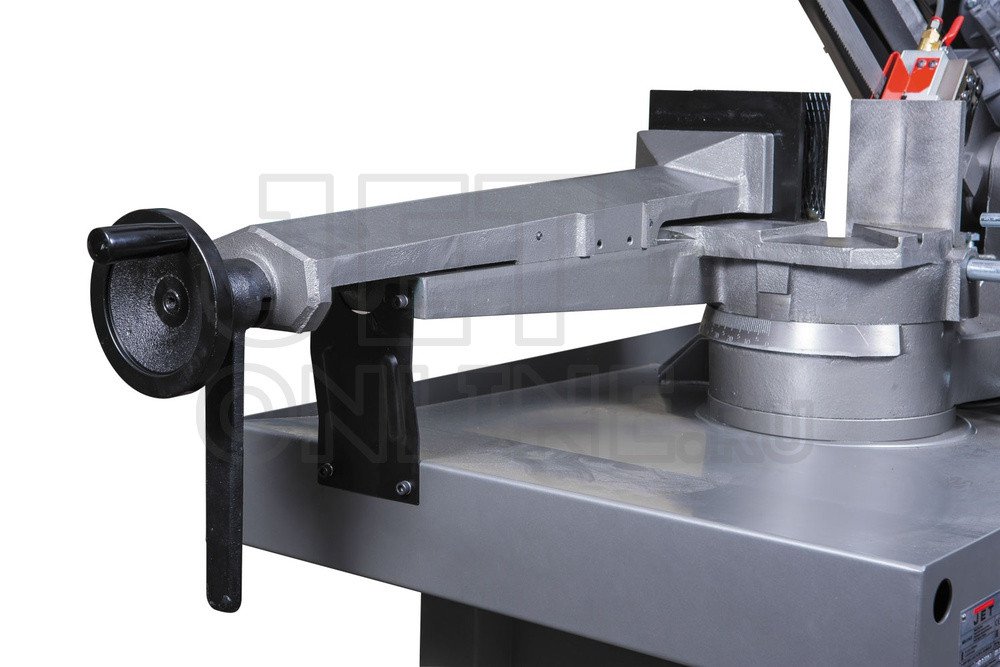

Стрічковопильний верстат обладнаний швидкозатискними лещатами, використовуючи які можна досягти високої продуктивності робіт. Консоль верстата має напрямні, пересування яких дозволяє регулювати прохід стрічкового полотна, підвищити якість розпилу та обмежити уведення полотна убік. Напрямні оснащені підшипниками, що виконують функцію позиціонування стрічкового полотна у вертикальному положенні щодо оброблюваної заготовки. Верстат має тензометр, що фіксує силу натягу стрічкового полотна. Регулювання сили натягу здійснюється вручну.

Характеристики

• Різання під кутом ( Діапазон повороту пиляльної рами): 0°/+60° Макс. Ø обробки при 90º: Ø225 мм
• Потужність двигуна, кВт: 1,1
• Зона обробки при 90°: Ø225 мм, □200 мм, □240х160 мм
• Зона обробки при + 45°: вправо Ø160 мм, □140 мм, □155x115 мм
• Зона обробки при + 60°: вправо Ø 90 мм, □90 мм
• Розміри стрічкового полотна: 27 х 0,9 х 2455 мм
• Швидкість руху полотна, м/хв: 35, 70
• Діаметр шківів: 295 мм
• Висота робітника столу, мм: 980
• Довжина, мм: 1500
• Висота, мм: 1750
• Маса, кг: 220
