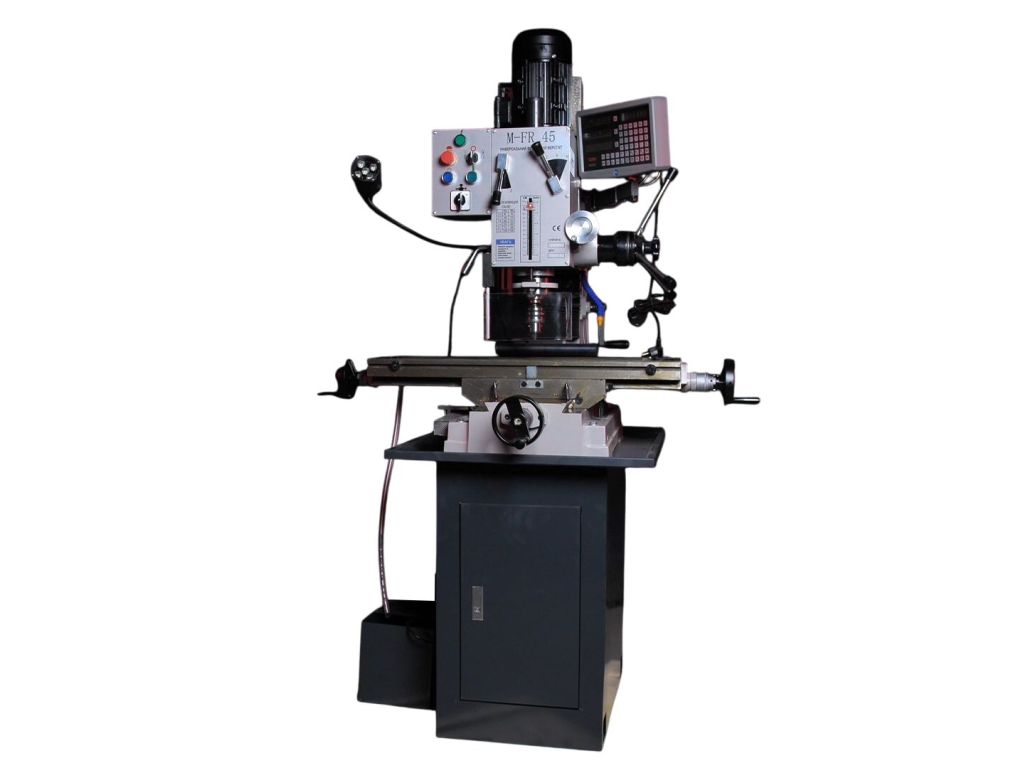

Фрезерно-свердлильний верстат MAST M-FR 45

Фрезерно-свердлильний верстат - MAST M-FR 45 - це універсальне обладнання для фрезерування, свердління, розсвердлювання, розточування, зенкування і нарізування різьблення в металевих деталях. Потужність двигуна 1,5 кВт забезпечує продуктивну роботу з чорними та кольоровими металами, а регулювання швидкості обертання шпинделя в межах 80-1250 об/хв дозволяє встановити параметри обробки відповідно до особливостей матеріалу. Цифрова індикація по 3 осях забезпечує високу точність, повторюваність та контрольованість обробки.

Робочий стіл має розмір 800х240 мм та оснащений Т-подібними пазами для фіксації заготовки. Нахил шпиндельної головки під кутом ±45° дозволяє виконувати обробку та свердління під кутом, що суттєво розширює можливості верстата. Жорстка чавунна станина має високу вібростійкість, що робить цей металообробний верстат надзвичайно точним і надійним.

Особливості фрезерно-свердлувального верстата MAST M-FR 45

• Цифрова індикація по 3 осях
• Потужність двигуна - 1,5 кВт
• Швидкість обертання шпинделя - 80-1250 об/хв
• Максимальний діаметр фрезерування кінцевою фрезою - 32 мм
• Максимальний діаметр фрезерування торцевою фрезою - 80 мм
• Максимальний діаметр свердління - 45 мм
• Хід шпинделя - 130 мм
• Механічна регулювання подачі та швидкості шпинделя
• Нахил шпиндельної голівки під кутом ±45°
• Обмежувач глибини свердління
• Розмір столу - 800х240 мм
• Т-подібні пази для кріплення заготовки
• Захисний кожух шпинделя
• Високоточні напрямні, що регулюються, «ластівчин хвіст»
• Масивна, жорстка чавунна станина.

Характеристики MAST M-FR 45

• Відстань від шпинделя до столу: 450 мм
• Макс. діаметр свердління: 45 мм
• Швидкість обертання шпинделя: 80 – 1250 об/хв
• Потужність двигуна: 1,5 кВт
• Розмір столу: 800х240 мм
• Кількість швидкостей шпинделя: 6
• Відстань від шпинделя до колони: 260 мм
• Конус шпинделя: МК3
• Поперечне переміщення столу: 175 мм
• Максимальний діаметр торцевої фрези: 80 мм
• Максимальний діаметр кінцевої фрези: 32 мм
• Хід шпинделя: 130 мм
• Макс. поздовжнє переміщення столу: 500 мм
• Макс. діаметр нарізування різьблення: 20 мм
• Нахил голови: ±45°
• Вага: 320 кг

Часті питання

Відповіді на запитання допоможуть краще розібратися в особливостях конструкції та роботи фрезерно-свердлильних верстатів.

Які переваги мають фрезерно-свердлувальні верстати?

Перевагами фрезерно-свердлильних верстатів є:

• Універсальність - поєднують можливості фрезерного та свердлильного верстатів в одному корпусі
• Гнучкість роботи завдяки швидкій зміні налаштувань
• Економічність - вигідніше купити один комбінований верстат, ніж два спеціалізовані
• Економія робочого простору.

Які переваги дає наявність цифрової індикації у фрезерно-свердлильному верстаті?

Наявність цифрової індикації значно підвищує точність позиціонування та обробки, спрощує роботу, прискорює налаштування та дозволяє працювати з високою повторюваністю.

Які фрези найчастіше використовуються на фрезерно-свердлильних верстатах?

Найбільш затребуваними є:

• Кінцеві фрези — найуніверсальніші
• Торцеві фрези для обробки великих площин
• Дискові фрези для пазів
• Кутові фрези — для фасок та похилих поверхонь.

Які типи напрямних використовуються у фрезерно-свердлильних верстатах?

У фрезерно-свердлильних верстатах найчастіше використовуються два основних типи напрямних:

• «Ластівчин хвіст» — мають трапецієподібний переріз, що забезпечує щільне прилягання та відмінну жорсткість у всіх напрямках
• Прямокутні - мають прямокутний переріз, що забезпечує більшу опорну площу.

Які матеріали можна обробляти на фрезерно-свердлильних верстатах?

Зазвичай такі верстати дозволяють працювати з усіма типами металів – як чорними, так і кольоровими.
