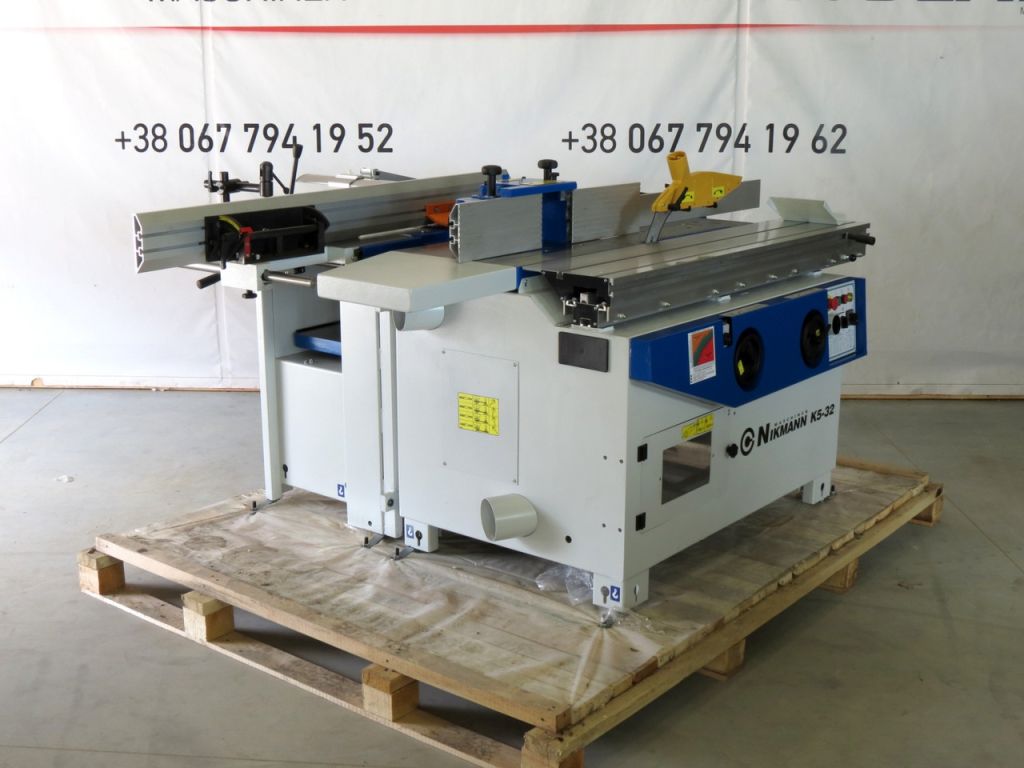

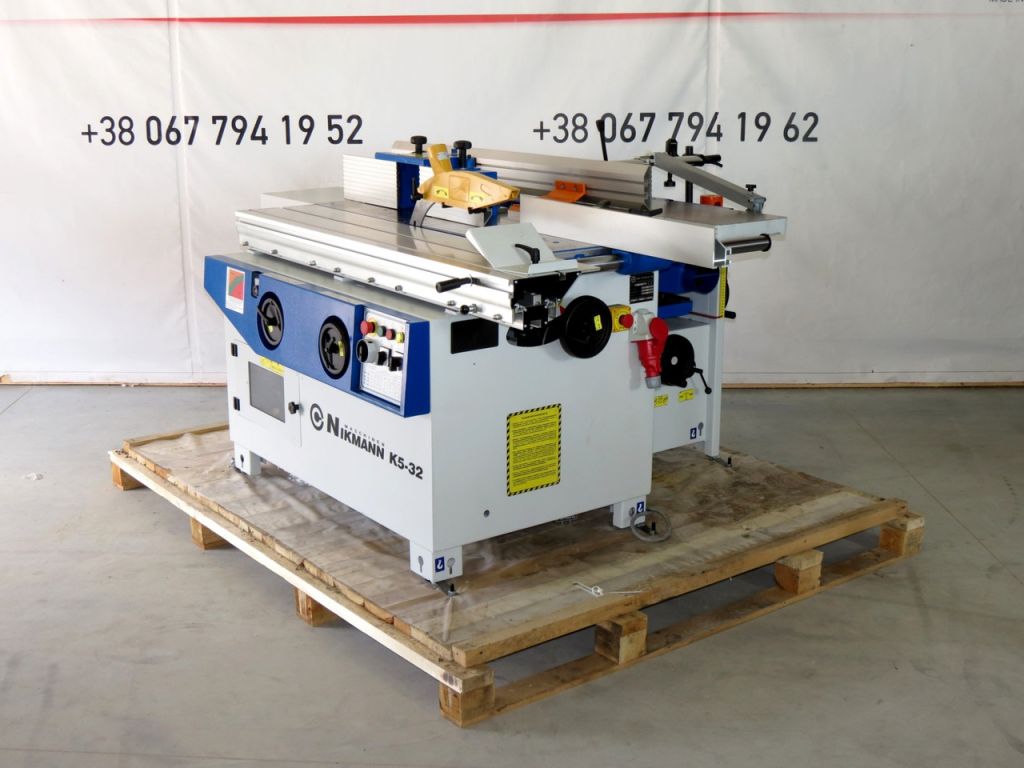

Комбінований верстат ZMM STOMANA K5-32

Професійний універсальний комбінований п`яти-операційний верстат, виготовлений в суворій відповідності з європейськими нормами щодо якості та безпеки. Верстат має жорстку конструкцію, незалежні двигуни, зручну ергономіку і детально продуману компонування. Комбінований п`яти-операційний верстат має (опціональну) можливість поділу на два верстата: циркулярно-фрезерний і фуговально-рейсмусовий-довбальний. Компактні розміри комбінованого верстата дозволяють налагодити випуск продукції в приміщенні від 50 м2, що, в свою чергу, істотно знижує витрати на оренду і обігрів виробничого приміщення. Поєднання функцій основних верстатів, для будь-якого столярного або меблевого виробництва, дозволяє заощадити значні кошти при купівлі п`яти (навіть вітчизняних), одне-операційних верстатів. Великий вибір додаткових опцій максимально підлаштовує верстат під виконання конкретних виробничих завдань. Данная группа станков представляет собой идеальное решение для большинства частных предпринимателей, малых и средних предприятий, которые изготавливают продукцию по индивидуальным заказам.

Характеристики

• Товщина деталі, що обробляється, min max, mm - 4 - 230
• Діаметри наконечників для аспірації на захисний запобіжник - ø 120
• Макс. висота пропилу, 90 ° 45 ° (при діаметр диску Ø 315 mm), mm - 102 72
• Макс. висота пропилу, 90° 45°(при діаметр диска Ø 250 mm), mm - 70 49
• Висота робочого столу із підлоги, mm - 850
• Діаметри наконечників для аспірації під робочим столом - ø 120
• Діаметри отвору робочого столу, мм - ø190-ø160-ø105-ø65
• Довжина шпинделя, що використовується, mm - 125
• Макс. широта пропилу з паралельною лінійкою, mm - 950
• Потужність двигуна, трифазний, 50Hz, kW (HP) - 2.2 (3.0 )
• Нахилення пильного диска. (°) - 90° - 45°
• Оберти ножового валу, min-1 - 5000
• Загальна довжина столів, мм - 1500
• Опорні лінійки, мм - 2 x 350
• Розміри ножем, мм - 320 х 30 х 3
• Розміри опорної лінійки, mm - 155
• Розміри робочого столу фрезерно - циркулярної пилки, mm - 1250 x 45
• Кількість ножів - 3
• Висота - 900
• Высота, мм - 900
• Розміри робочого стола - 600 x 316
• Максимальна товщина стругання - 5
• Диаметр ножевого вала, mm - Ø 100
• Швидкість подачі, мін./макс. - 7
• Потужність двигуна, кВт - 2.2 (3.0
• Діаметр шпинделя, мм - ø 30
• Оберти шпинделя, min-1 - 4000
• Диаметр шпинделя, mm - ø 30
• Вертикальный ход шпинделя, mm - 160
• Обороты шпинделя, min-1 - 8000 6000 3500 1400
• Диаметр вала, mm - ø 30
• Оберти валу - 4000
• Необходимая площадь, m - 3.85 х 4.5
• Розміри робочого столу, мм.: - 600 x 316
• Максимальная толщина снимаемого слоя, mm - 3
• Мощность двигателя, kW (HP) - 2.2 (3.0
• Діаметр наконечника для аспірації - ø 120
• Диаметр наконечника для аспирации, mm - ø 120
• Вертикальный ход шпинделя, mm - 160
• Максимальный диаметр инструмента (при шипорезания), mm: - ø 250
• Размеры форматного стола, mm - 1500 x 285
• Диаметр пильного диск – макс. мин., mm - ø250 ø315
• Максимальный диаметр инструмента (при профилировании), mm: - Ø 180
• Максимальный диаметр инструмента (при шипорезания), mm: - Ø 250
• Максимальный диаметр инструмента (при профилировании), mm: - ø 180
• Размеры форматного стола, mm - 1500 x 285
• Скорость подачи, m min - 7
• Длина, mm - 1700
• Ширина, mm - 1300
• Вес машины, около, kg - 650
• Диаметр пильного диск – макс. мин., mm - ø250 ø315
• Макс. высота пропила, 90° 45°(при диаметр диске Ø 315 mm), mm - 102 72
• Макс. высота пропила, 90° 45°(ппри диаметр диска Ø 250 mm), mm - 70 49
• Высота рабочего стола из полу, mm - 850
• Диаметр шпинделя, mm - ø 30
• Диаметры наконечники для аспирации на защитный предохранитель - ø 120
• Диаметры наконечники для аспирации под рабочим столом - ø 120
• Диаметры отверстия рабочего стола, mm - ø190-ø160-ø105-ø65
• Используемая длина шпинделя, mm - 125
• Макс. широта пропила с параллельная линейка, mm - 950
• Мощность двигателя, трехфазный, 50Hz, kW (HP) - 2.2 (3.0 )
• Наклонения пильного диска. (°) - 90° - 45°
• Обороты шпинделя, min-1 - 8000 6000 3500 1400
• Опорные линейки, mm - 2 x 350
• Размеры рабочего стола фрезерную -циркулярную пилу, mm - 1250 x 45
• Толщина обрабатываемого детали, min max, mm - 4 - 230
• Диаметр ножевого вала, mm - Ø 100
• Максимальная толщина снимаемого слоя, mm - 5
• Максимальный диаметр глубина спускания инструмента под рабочая поверхность стола, mm -ø180 h=75
• Обороти ножевого вала, min-1 - 5000
• Общая длина столов, mm - 1500
• Размеры ножом, mm -320 х 30 х 3
• Размеры опорный линейки, mm - 155
• Широта рабочих столов, mm - 320

ФУГОВАЛЬНИЙ ВУЗЛЛ

• Ширина робочих столів, mm - 320
• Загальна довжина столів, mm - 1500
• Максимальна товщина , mm - 5
• Діаметр ножевого вала, mm - ø 100
• Кількість ножів - 3
• Розміри ножа, mm - 320 х 30 х 3
• Оберти ножевого вала, min-1 5000
• Потужність двигуна, kW (HP) -2.2 (3.0)
• Розміри опорної лінійки, mm - 155

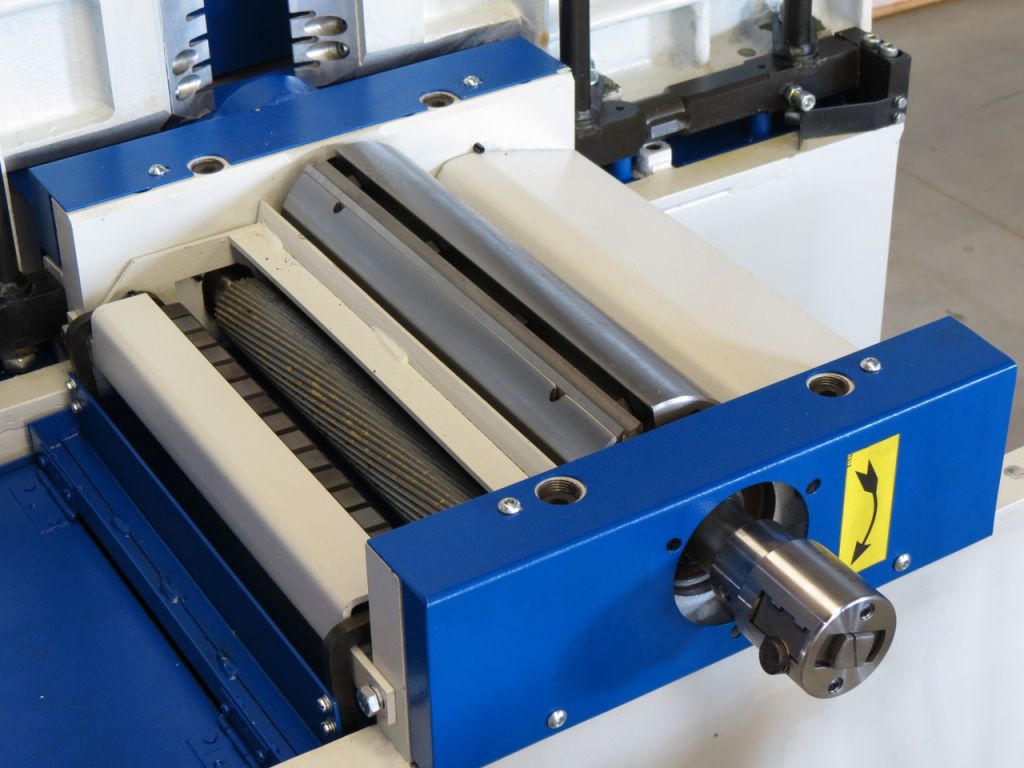

РЕЙСМУСОВИЙ ВУЗОЛ

• Розміри робочого столу, mm - 600 x 316
• Товщина детали, min/max, mm - 4 - 230
• Швидкість подачі, m/min - 7
• Максимальна товщина , mm - 3

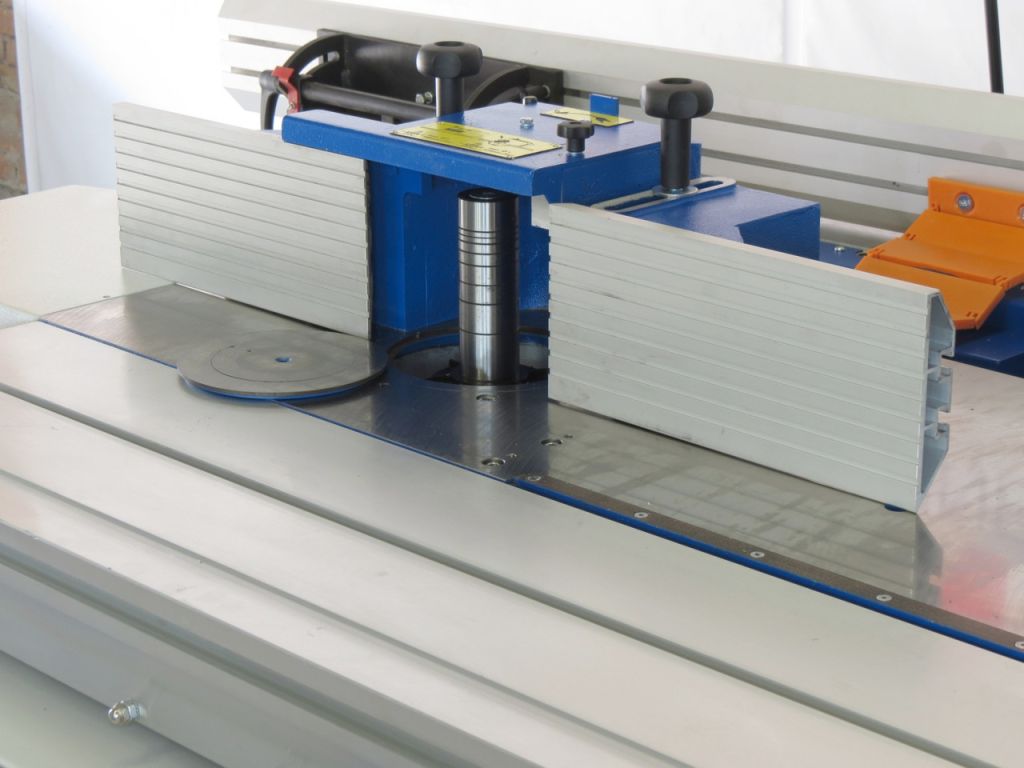

ФРЕЗЕРНИЙ ВУЗОЛ

• Розміри робочого столу фрезеро-циркулярної пили, mm - 1250 x 450
• Діаметр шпинделя, mm - ø 30
• Довжина шпинделя, mm -125
• Вертикальний хід шпинделя, mm - 160
• Максимальний діаметр інструмента, mm: -
• - при профілюванні - ø 180
• - при шипонареіанні - ø 250
• Оберти шпинделя, min-1 - 8000 / 6000 / 3500/ 1400
• Діаметри отвору робочого стола, mm - ø190-ø160-ø105-ø65
• Потужність двигуна, 3 фази, 50Hz, kW (HP) - 2.2 (3.0 )
• Максимальний діаметр/ глубина інструмента під рабочу поверхность столу, mm - ø180/h=75
• Высота рабочего стола из полу, mm - 850
• Опорні лінійки, mm - 2 x 350
• Діаметри наконечників для аспірації, мм
• - під робочого столу - ø 120
• - на захисний запобіжник - ø 120

ПИЛЬНИЙ ВУЗОЛ

• Розміри форматного столу, мм - 1500 x 285
• Діаметр пильного диска – макс./ хв., mm - ø250 / ø315
• Діаметр валу, мм - ø 30
• Нахил пильного диска. (°) - 90° - 45°
• Макс. висота пропилу, 90°/45°, мм
• - при діаметр диску ø 315 mm - 102 / 72
• - при діаметр диску ø 250 mm - 70 / 49
• Оберти вала, min-1 - 4000
• Потужність двигуна, квт (HP) - 2.2 (3.0)
• Діаметр наконечника для аспірації, мм - ø 120
• Макс. ширина пропилу з паралельна лінійка, mm - 950
